Sơ Đồ & Cách Đấu Tủ Điện Nồi Phở Từ A-Z, Đúng Kỹ Thuật, An Toàn

Nắm vững cách đấu tủ điện nồi phở đúng sơ đồ kỹ thuật là yếu tố then chốt giúp quán ăn vận hành ổn định, tiết kiệm điện và phòng tránh nguy cơ cháy nổ nguy hiểm. Tủ điện nồi phở đóng vai trò điều khiển nguồn điện, chia tách mạch động lực và mạch điều khiển để vận hành các thanh nhiệt một cách linh hoạt.

Bài viết này sẽ hướng dẫn chi tiết từng bước nối dây, phân biệt hệ thống 1 pha và 3 pha kèm bảng tra thông số chuẩn cho từng dung tích nồi.

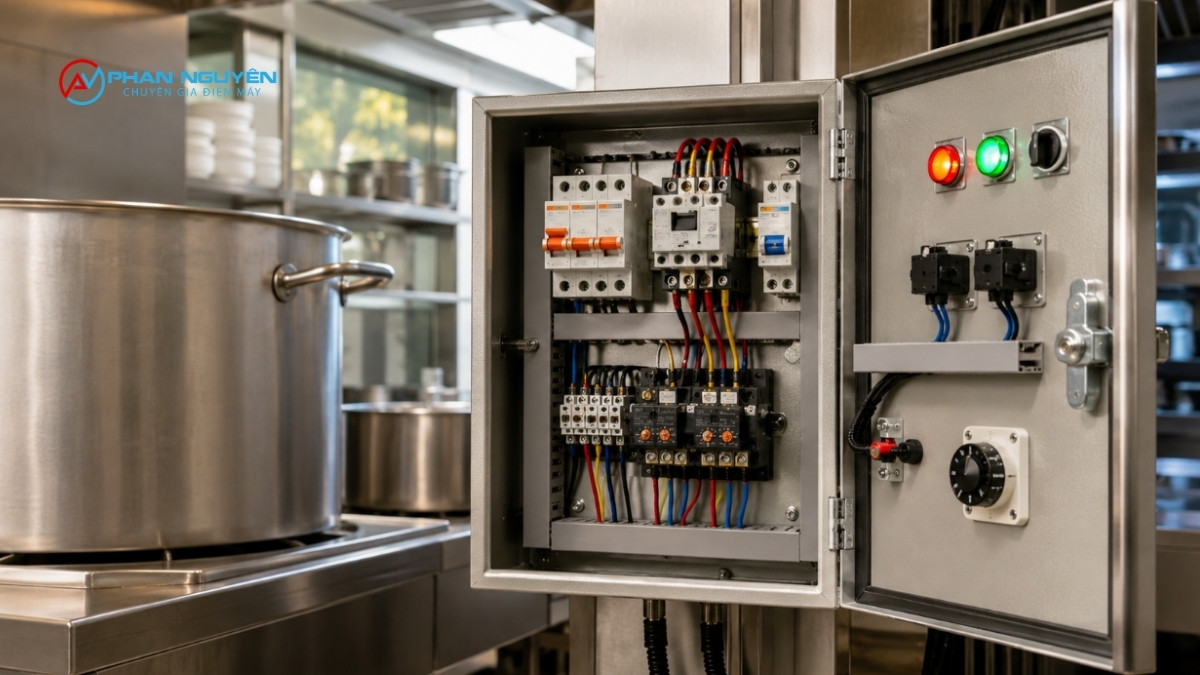

Tủ Điện Nồi Phở Gồm Những Bộ Phận Nào?

Tủ điện điều khiển nồi phở bao gồm hai cụm bộ phận chính: Mạch động lực chịu trách nhiệm truyền dẫn nguồn điện công suất lớn đến thanh nhiệt và Mạch điều khiển chịu trách nhiệm giám sát, bật tắt và điều chỉnh nhiệt độ tự động.

Nắm rõ cấu tạo linh kiện tủ điện nồi phở giúp người thợ cũng như chủ quán dễ dàng thao tác khi thực hiện cách đấu tủ điện nồi phở cũng như bảo trì sự cố về sau.

Mạch động lực

Mạch động lực là nơi dòng điện chạy qua với tải dung lượng lớn, cung cấp năng lượng trực tiếp cho các thanh nhiệt đun sôi nước dùng.

• Aptomat (Aptomat chống dòng rò / Aptomat tép MCB): Đóng vai trò làm cầu dao tổng ngắt điện tự động khi xảy ra hiện tượng quá tải, ngắn mạch hoặc rò rỉ điện ra vỏ tủ.
• Contactor (Khởi động từ): Thiết bị đóng cắt trung gian bằng lực từ trường. Contactor nhận tín hiệu từ mạch điều khiển để đóng/ngắt dòng điện cường độ cao cấp vào thanh nhiệt, bảo vệ các công tắc điều khiển không bị quá tải.
• Relay nhiệt (Rơ-le nhiệt): Thiết bị bảo vệ quá tải nhiệt. Khi thanh nhiệt hoạt động vượt ngưỡng nhiệt độ an toàn hoặc bị khô nước, rơ-le nhiệt sẽ tự động ngắt mạch đóng ngắt để tránh làm cháy thanh điện trở.
• Thanh nhiệt (Điện trở đun nước): Linh kiện biến đổi điện năng thành nhiệt năng trực tiếp đun sôi nước phở, thường có công suất từ 2kW đến 4kW mỗi thanh.

Mạch điều khiển

Mạch điều khiển hoạt động ở dòng điện nhỏ, đóng vai trò như “bộ não” điều hành toàn bộ hành vi của tủ điện.

• Công tắc nguồn (On/Off): Bật hoặc ngắt nguồn điều khiển toàn hệ thống.
• Đèn báo tín hiệu: Đèn màu đỏ báo nguồn điện đã sẵn sàng; đèn màu xanh (hoặc vàng) báo trạng thái thanh nhiệt đang hoạt động đun nấu.
• Chiết áp (Biến trở) / Bộ điều khiển nhiệt độ (Thermostat): Cho phép người dùng điều chỉnh công suất hoặc duy trì nhiệt độ nước dùng ở mức lăn tăn, giúp tiết kiệm điện năng tối đa trong suốt cả ngày kinh doanh.

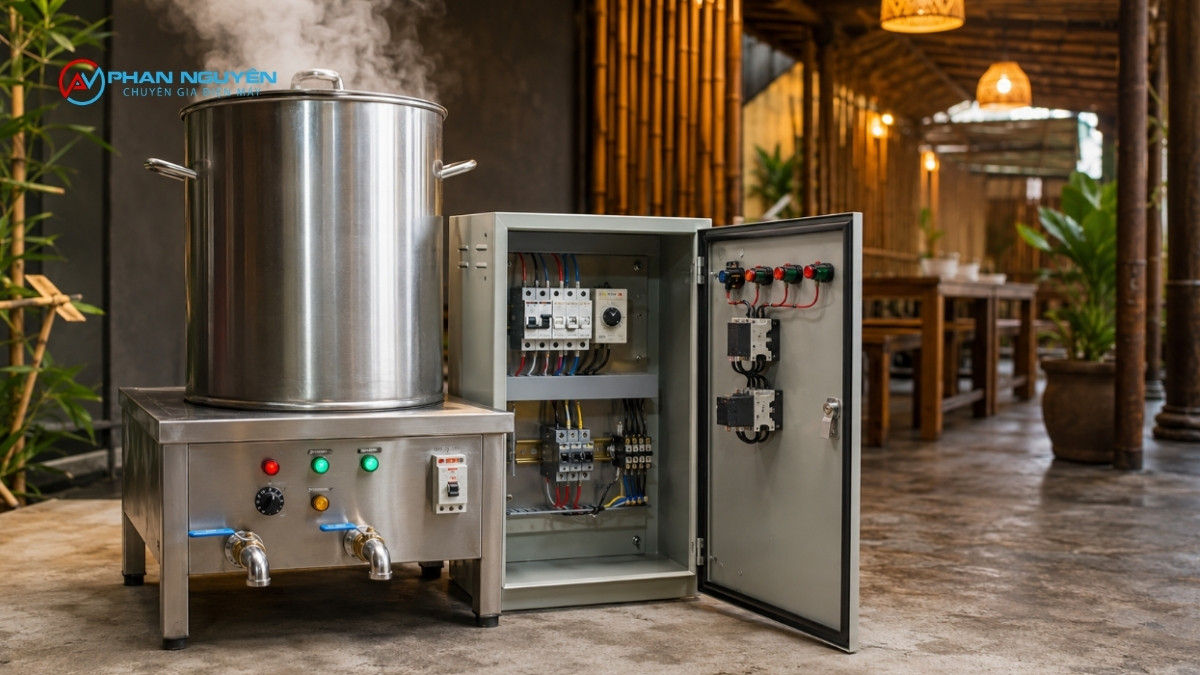

Sơ Đồ Tủ Điện Nồi Phở Chuẩn Theo Từng Loại

Sơ đồ mạch tủ điện nồi phở chia thành hai dạng chính: Sơ đồ 1 pha (220V) dùng cho nồi dung tích nhỏ đến trung bình (20L đến 50L) và Sơ đồ 3 pha (380V) dùng cho các cụm nồi ninh xương công nghiệp lớn (từ 100L đến 200L trở lên).

Việc đọc hiểu sơ đồ tủ điện nồi phở trước khi lắp đặt là yêu cầu bắt buộc để đảm bảo cách đấu tủ điện nồi phở diễn ra chính xác, không gây chập cháy thiết bị.

Sơ đồ nồi phở 1 pha 220V (20–50L)

Đối với các quán phở quy mô vừa và nhỏ, nguồn điện dân dụng 1 pha 220V gồm 1 dây lửa (L) và 1 dây nguội (N) được sử dụng phổ biến.

Trong sơ đồ tủ điện nồi phở 1 pha, dây lửa từ nguồn vào sẽ qua Aptomat tổng, chia làm 2 nhánh:

• Nhánh 1 (Động lực): Dẫn qua tiếp điểm chính của Contactor, nối thẳng xuống 2 đầu của thanh nhiệt.
• Nhánh 2 (Điều khiển): Dẫn qua công tắc On/Off, đi tiếp qua rơ-le nhiệt/chiết áp điều chỉnh, nối vào cuộn hút (A1) của Contactor. Đầu dây A2 của cuộn hút cùng các chân đèn báo được nối về dây nguội (N).

Khi bật công tắc, cuộn hút Contactor có điện sẽ hút các tiếp điểm động lực đóng lại, cấp điện 220V trực tiếp cho thanh nhiệt hoạt động.

Sơ đồ nồi phở 3 pha 380V (100–200L)

Với các hầm xương dung tích lớn (100L, 150L, 200L+), nguồn điện 3 pha 380V (3 dây lửa L1, L2, L3 và 1 dây trung tính N) là bắt buộc nhằm cân bằng tải, tránh sụt áp hệ thống.

Sơ đồ mạch tủ điện nồi phở 3 pha thực hiện chia các thanh nhiệt đấu theo hình sao (Star) hoặc đấu tam giác (Delta) tùy thuộc vào điện áp định mức của thanh nhiệt (220V hay 380V):

• Đấu hình sao: Mỗi thanh nhiệt 220V đấu một đầu vào một pha lửa (L1, L2 hoặc L3), 3 đầu còn lại chụm chung nối về dây trung tính N. Cách này giúp dòng điện cân bằng giữa các pha, mỗi thanh nhận đủ 220V.
• Mạch điều khiển vẫn lấy điện 1 pha 220V (lấy từ 1 dây lửa bất kỳ và dây trung tính N) để nuôi cuộn hút Contactor, chiết áp và đèn báo.

Bảng tra nhanh: Dung tích – Công suất – Điện áp – Tiết diện dây – Aptomat đề xuất

Để quá trình triển khai cách đấu tủ điện nồi phở đạt độ an toàn cao nhất, người thợ cần chọn đúng thông số dây dẫn và Aptomat tương ứng với công suất nồi. Việc chọn dây quá nhỏ sẽ gây nóng dây, chảy vỏ cách điện; chọn dây quá lớn gây lãng phí chi phí lắp đặt.

Dưới đây là bảng thông số kỹ thuật chuẩn được tổng hợp theo tiêu chuẩn an toàn điện công nghiệp:

• Nồi dung tích 20 Lit: Công suất 2.5 kW – 3.0 kW | Điện áp 1 pha (220V) | Tiết diện dây đồng tối thiểu 2.5 mm2 | Aptomat chống rò đề xuất 20A.
• Nồi dung tích 30 Lit: Công suất 3.0 kW – 4.0 kW | Điện áp 1 pha (220V) | Tiết diện dây đồng tối thiểu 4.0 mm2 | Aptomat chống rò đề xuất 25A.
• Nồi dung tích 50 Lit: Công suất 4.0 kW – 6.0 kW | Điện áp 1 pha (220V) | Tiết diện dây đồng tối thiểu 6.0 mm2 | Aptomat chống rò đề xuất 32A – 40A.
• Nồi dung tích 80 Lit: Công suất 6.0 kW – 7.0 kW | Điện áp 1 pha hoặc 3 pha | Tiết diện dây 1 pha (6.0 mm2) / 3 pha (2.5 mm2) | Aptomat đề xuất 40A (1 pha) hoặc 20A 3 pha.
• Nồi dung tích 100 Lit: Công suất 7.0 kW – 9.0 kW | Điện áp 3 pha (380V) | Tiết diện dây đồng tối thiểu 4.0 mm2 (mỗi pha) | Aptomat 3 pha đề xuất 25A – 32A.
• Nồi dung tích 150 Lit: Công suất 9.0 kW – 12.0 kW | Điện áp 3 pha (380V) | Tiết diện dây đồng tối thiểu 6.0 mm2 (mỗi pha) | Aptomat 3 pha đề xuất 32A – 40A.
• Nồi dung tích 200 Lit: Công suất 12.0 kW – 15.0 kW | Điện áp 3 pha (380V) | Tiết diện dây đồng tối thiểu 10.0 mm2 (mỗi pha) | Aptomat 3 pha đề xuất 50A.

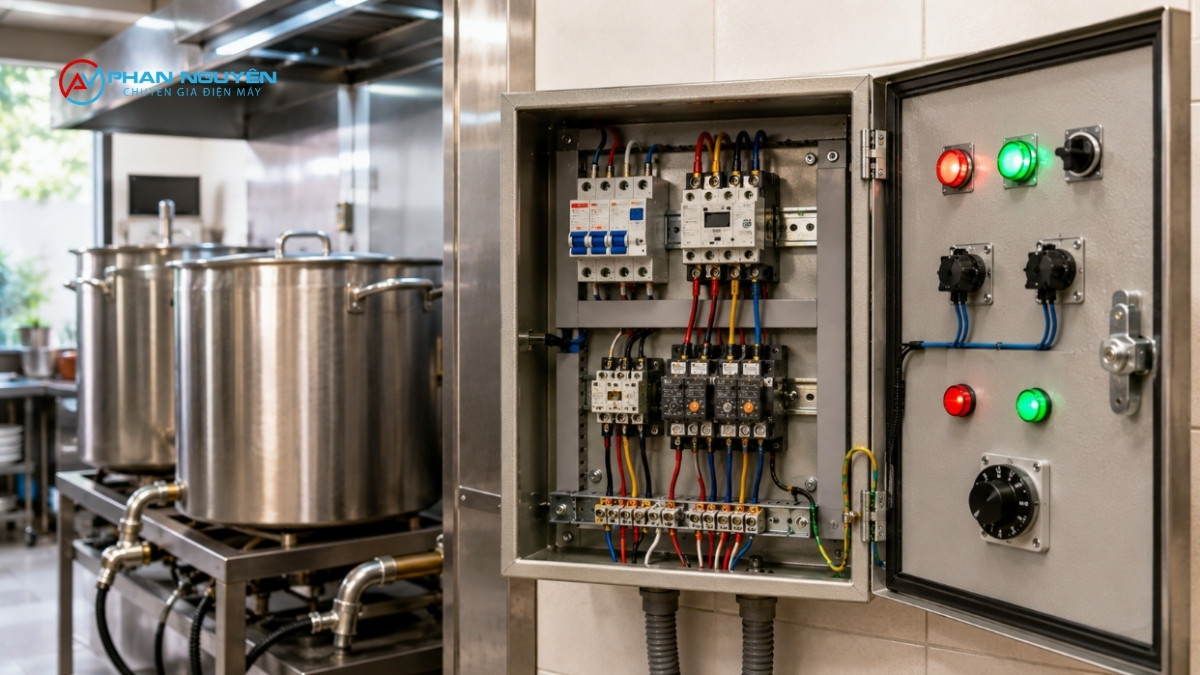

Cách Đấu Tủ Điện Nồi Phở Từng Bước

Quy trình thực hiện cách đấu tủ điện nồi phở hoàn chỉnh gồm 6 bước tiêu chuẩn: Chuẩn bị thiết bị, cố định vỏ tủ, đấu mạch động lực, đấu mạch điều khiển, nối dây tiếp địa và kiểm tra thông mạch chạy thử.

Để đảm bảo an toàn tuyệt đối, người thao tác phải ngắt hoàn toàn nguồn điện lưới tổng và tuân thủ chặt chẽ hướng dẫn đấu dây tủ điện nồi phở dưới đây.

Bước 1 – Kiểm tra công suất nồi, chuẩn bị dụng cụ

Trước khi thao tác, kiểm tra nhãn mác ghi công suất trên thân nồi phở để tính toán dòng điện định mức theo công thức: Dòng điện I (Ampere) = Công suất P (Watt) / Điện áp U (Volt).

Dụng cụ cần chuẩn bị đầy đủ bao gồm:

• Tủ điện điều khiển (vỏ tủ sơn tĩnh điện hoặc inox có sẵn gá bắt linh kiện).
• Aptomat chống dòng rò (RCBO), Contactor, Rơ-le nhiệt, Chiết áp, Đèn báo, Công tắc.
• Kềm tuốt dây, kềm bấm cos, tua-vít cách điện, băng keo điện cách điện chịu nhiệt.
• Đồng hồ đo vạn năng (Multimeter) hoặc bút thử điện.
• Dây điện ruột đồng (chọn đúng tiết diện theo bảng tra ở trên) và các đầu cos cắm thích hợp.

Bước 2 – Cố định tủ điện, đấu nguồn vào aptomat

• Vị trí bắt tủ: Bắt cố định vỏ tủ điện lên tường gạch hoặc khung đỡ chắc chắn ở độ cao từ 1.4m đến 1.6m so với mặt sàn. Vị trí này giúp tránh bắn nước trong quá trình rửa nồi, đồng thời vừa tầm tay thao tác của người vận hành.
• Đấu nguồn cấp: Luồn cáp nguồn từ lưới điện vào đáy tủ. Đấu dây lửa (L) vào cực L (hoặc cọc 1) của Aptomat tổng; đấu dây nguội (N) vào cực N (hoặc cọc 3) của Aptomat. Đối với nguồn 3 pha, đấu lần lượt 3 dây lửa vào 3 cọc vào L1, L2, L3 và dây trung tính vào cực N. Siết chặt ốc vít bằng tua-vít chuyên dụng để tránh hiện tượng moay-ơ sinh nhiệt gây chảy nhựa.

Bước 3 – Đấu mạch động lực đến thanh nhiệt

Thực hiện cách đấu tủ điện nồi phở ở phần mạch động lực theo các nhánh nối tiếp:

• Từ đầu ra (phía dưới) của Aptomat tổng, đấu dây dẫn chịu tải sang đầu vào (cọc 1, 3, 5) của Contactor.
• Đầu ra của Contactor (cọc 2, 4, 6) tiếp tục nối sang các cọc đầu vào của Rơ-le nhiệt.
• Đầu ra của Rơ-le nhiệt được nối ra cọc đấu dây (Terminal) đặt ở đáy tủ. Từ cọc đấu dây này, đấu cáp chịu nhiệt đi ra ngoài vỏ tủ và nối trực tiếp vào 2 đầu cực của thanh nhiệt nằm dưới đáy nồi phở.
• Lưu ý: Dùng ống gen chịu nhiệt bọc kín các đầu cắm thanh nhiệt dưới đáy nồi để chống nước và hơi ẩm xâm nhập gây chập điện.

Bước 4 – Đấu mạch điều khiển (công tắc, đèn báo, chiết áp)

Mạch điều khiển quyết định khả năng vận hành thông minh và tự động ngắt khi nước sôi.

• Trích một đường dây điện nhỏ (dây 1.0 mm2) từ phía sau Aptomat (dây lửa) đưa lên công tắc On/Off.
• Từ đầu ra công tắc On/Off, nối dây sang chân vào của Chiết áp (hoặc rơ-le nhiệt độ Thermostat).
• Đầu ra của Chiết áp nối trực tiếp vào cuộn hút A1 của Contactor.
• Đấu chụm một đầu dây của Đèn báo nguồn (đỏ) và Đèn báo hoạt động (xanh) về dây nguội (N). Đầu còn lại của đèn đỏ nối vào dây lửa sau Aptomat; đầu còn lại của đèn xanh nối song song với cuộn hút A1 của Contactor.
• Khi bật công tắc và vặn chiết áp, dòng điện kích hoạt cuộn hút A1-A2, Contactor đóng xuống cấp nguồn cho thanh nhiệt, đồng thời đèn xanh sáng lên.

Bước 5 – Đấu dây tiếp địa

Dây tiếp địa (dây tiếp đất) là thành phần bảo vệ tính mạng người dùng, tuyệt đối không được bỏ qua khi thực hiện cách đấu tủ điện nồi phở.

• Sử dụng dây điện màu vàng-xanh lá cây có tiết diện tối thiểu 2.5 mm2.
• Một đầu dây bắt chặt vào cọc tiếp địa bằng đồng trên vỏ kim loại của tủ điện.
• Đầu dây còn lại nối trực tiếp vào vỏ inox của nồi nấu phở và dẫn ra cọc đồng được đóng sâu xuống đất tối thiểu 1m.
• Nếu xảy ra sự cố rò rỉ điện từ thanh nhiệt ra nước hoặc vỏ nồi, dòng điện rò sẽ ngay lập tức theo dây tiếp địa đi xuống đất, kích hoạt Aptomat chống rò nhảy ngắt điện trong vòng 0.01 giây.

Bước 6 – Kiểm tra thông mạch trước khi cấp điện

Chưa được cắm điện ngay sau khi đấu xong. Người thợ cần thực hiện quy trình kiểm tra an toàn:

• Dùng đồng hồ đo vạn năng vặn về nấc đo điện trở (Omh): Đo giữa cọc dây lửa và cọc dây nguội khi chưa bật công tắc (điện trở phải vô cực).
• Đo điện trở giữa các cực thanh nhiệt với vỏ inox nồi: Giá trị điện trở phải đạt trên 2 Mega-Omh. Nếu điện trở bằng 0, thanh nhiệt đã bị rò điện ra vỏ, cần xử lý ngay.
• Kiểm tra lại toàn bộ các vị trí siết ốc trên Aptomat, Contactor, dây thanh nhiệt xem đã chắc chắn chưa.
• Cấp nguồn điện tổng, bật công tắc thử nghiệm, dùng đồng hồ kẹp dòng (Ampe kìm) đo dòng điện chạy qua dây dẫn xem có khớp với công suất thiết kế hay không.

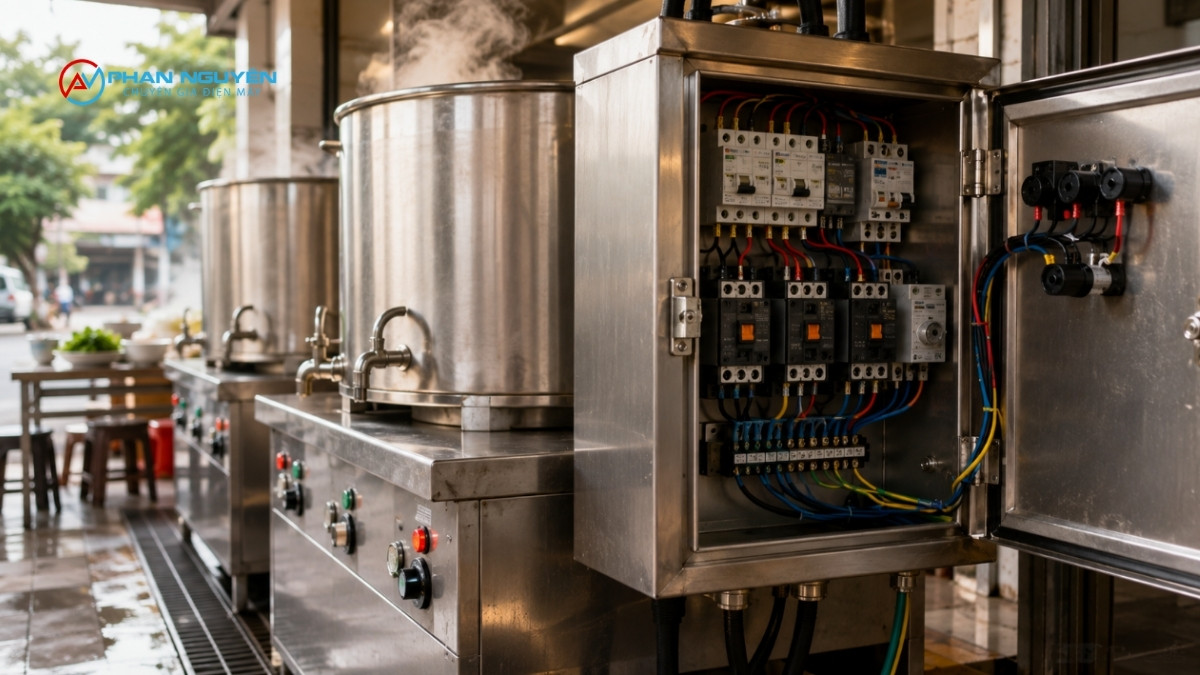

Những Lỗi Đấu Sai Dễ Gây Chập Cháy Tủ Điện Nồi Phở

Việc mắc sai sót trong quá trình áp dụng cách đấu tủ điện nồi phở có thể dẫn đến hậu quả nghiêm trọng như cháy Contactor, hỏng thanh nhiệt, rò điện ra vỏ inox hoặc nhảy Aptomat liên tục.

Dưới đây là các lỗi thường gặp tủ điện nồi phở do đội ngũ kỹ thuật ghi nhận thực tế tại các cơ sở kinh doanh:

Đấu sai pha lửa/pha nguội

Một trong những lỗi phổ biến nhất của thợ mới là đấu nhầm dây lửa và dây nguội vào mạch điều khiển.

• Khi đấu sai: Công tắc hoặc chiết áp ngắt dây nguội thay vì ngắt dây lửa. Dù đã tắt công tắc tủ điện, dây lửa vẫn đi trực tiếp vào thanh nhiệt.
• Nguy cơ: Người dùng tưởng tủ đã tắt nên chạm tay vào nước hoặc tháo thanh nhiệt vệ sinh sẽ bị điện giật cực kỳ nguy hiểm. Ngoài ra, thanh nhiệt luôn ở trạng thái ngâm điện lửa sẽ nhanh bị rò rỉ cách điện.

Không dùng relay nhiệt riêng cho từng thanh nhiệt

Nhiều xưởng sản xuất tiết kiệm chi phí bằng cách đấu chung 2-3 thanh nhiệt công suất lớn vào duy nhất một Contactor và không trang bị Rơ-le nhiệt bảo vệ riêng.

• Hậu quả: Dòng điện khởi động quá lớn làm các tiếp điểm Contactor bị quá nhiệt, dẫn đến dính chặt tiếp điểm (không thể ngắt điện dù đã tắt công tắc). Thanh nhiệt sẽ tiếp tục đun sôi liên tục cho đến khi cạn sạch nước, làm cong vênh đáy nồi và gây hỏa hoạn.
• Giải pháp: Mỗi thanh nhiệt công suất từ 3kW trở lên nên được điều khiển bởi một cụm Contactor + Rơ-le nhiệt độc lập.

Bỏ sót dây tiếp địa

Do chủ quan hoặc do nhà quán thuê không có sẵn cọc tiếp địa, nhiều người đã bỏ qua bước nối dây mass bảo vệ.

• Hậu quả: Thanh nhiệt đun nước phở làm việc trong môi trường muối, axit gia vị và nhiệt độ cao liên tục nên rất dễ bị nứt vỡ gốm cách điện bên trong sau 6 – 12 tháng sử dụng. Khi đó, điện 220V sẽ rò trực tiếp ra nước phở và vỏ inox. Nếu không có dây tiếp địa dẫn dòng rò xuống đất để ngắt Aptomat, người vận hành chạm vào nồi sẽ gặp tai nạn điện giật nghiêm trọng.

Theo khuyến cáo an toàn từ Tập đoàn Điện lực Việt Nam (EVN), tất cả các thiết bị đun nấu công suất lớn bằng điện trong môi trường ẩm ướt bắt buộc phải được kết nối hệ thống nối đất an toàn và trang bị Aptomat chống dòng rò độ nhạy cao (30mA).

Khi Nào Nên Tự Đấu, Khi Nào Cần Gọi Kỹ Thuật Viên?

Tự đấu tủ điện giúp tiết kiệm chi phí nếu bạn có kiến thức về điện dân dụng, tuy nhiên đối với các hệ thống 3 pha công nghiệp hoặc khi gặp sự cố phức tạp, việc nhờ sự hỗ trợ chuyên môn là giải pháp an toàn nhất.

Việc tự áp dụng cách đấu tủ điện nồi phở tại nhà chỉ nên thực hiện khi bạn đáp ứng đủ các điều kiện:

• Nguồn điện sử dụng là điện 1 pha 220V dân dụng.
• Dung tích nồi nhỏ (dưới 50 Lit), hệ thống chỉ gồm 1 – 2 thanh nhiệt.
• Bạn có sẵn đồng hồ đo điện, ampe kìm và hiểu rõ sơ đồ nguyên lý mạch điện cơ bản.

Ngược lại, bạn bắt buộc phải gọi kỹ thuật viên chuyên nghiệp trong các trường hợp sau:

• Đấu nối hệ thống nồi phở 3 pha 380V công suất lớn cho nhà hàng, bếp ăn công nghiệp.
• Tủ điện cũ bị chập cháy dây nhợ xáo trộn, không còn nhận diện được màu dây hoặc linh kiện.
• Tủ điện thường xuyên bị nhảy Aptomat chống rò không rõ nguyên nhân.

Nếu bạn đang gặp khó khăn trong quá trình lắp đặt hoặc cần xử lý sự cố điện khẩn cấp, việc liên hệ Điện Máy Phan Nguyên sẽ giúp bạn giải quyết triệt để vấn đề. Đội ngũ kỹ thuật giàu kinh nghiệm sẽ hỗ trợ khảo sát, đo đạc dòng tải và đấu nối tủ điện theo đúng quy chuẩn an toàn, đi kèm chính sách bảo hành minh bạch và xuất hóa đơn VAT đầy đủ cho doanh nghiệp.

Câu Hỏi Thường Gặp (FAQ)

Tủ điện nồi phở gồm những gì?

Tủ điện nồi phở tiêu chuẩn gồm hai nhóm linh kiện: Mạch động lực (Aptomat chống rò, Khởi động từ Contactor, Rơ-le nhiệt bảo vệ, cọc đấu dây) và Mạch điều khiển (Công tắc nguồn, Đèn báo pha/sáng đun, Chiết áp chỉnh nhiệt độ hoặc Thermostat tự ngắt).

Nồi phở 1 pha và 3 pha đấu khác nhau thế nào?

Sự khác biệt chính nằm ở mạch động lực: Nồi 1 pha (220V) chỉ sử dụng 1 dây lửa và 1 dây nguội cấp cho thanh nhiệt. Trong khi đó, nồi 3 pha (380V) sử dụng 3 dây lửa để chia đều tải cho các thanh nhiệt theo dạng đấu hình sao (Star) hoặc tam giác (Delta), giúp dòng điện ổn định và tránh tình trạng lệch pha lưới điện.

Đấu sai tủ điện nồi phở có nguy hiểm không?

Có, rất nguy hiểm. Đấu sai cách đấu tủ điện nồi phở có thể gây ra chập cháy linh kiện, nổ Aptomat, làm cháy thanh nhiệt do chạy khô nước, hoặc nghiêm trọng nhất là làm rò rỉ điện ra vỏ nồi inox gây nguy cơ điện giật cho người sử dụng.

Có nên tự đấu tủ điện nồi phở tại nhà không?

Bạn chỉ nên tự đấu nếu nồi có dung tích nhỏ (1 pha 220V), có sẵn sơ đồ từ nhà sản xuất và bạn nắm vững kiến thức an toàn điện. Với các dòng nồi công nghiệp lớn hoặc nguồn điện 3 pha, bạn nên nhờ sự hỗ trợ của thợ điện chuyên nghiệp để đảm bảo an toàn vận hành lâu dài.

Bài viết trên đã hướng dẫn chi tiết sơ đồ kỹ thuật và các bước thực hiện cách đấu tủ điện nồi phở chuẩn xác nhất. Việc tuân thủ đúng nguyên lý đấu nối, chọn đúng tiết diện dây dẫn và đấu nối hệ thống tiếp địa sẽ giúp thiết bị của bạn vận hành bền bỉ, tiết kiệm điện năng và an toàn tuyệt đối.
