Cách Đấu Tủ Điện Tủ Cơm Đúng Chuẩn Kỹ Thuật, An Toàn Tuyệt Đối

Hiểu rõ cách đấu tủ điện tủ cơm chuẩn kỹ thuật giúp thiết bị vận hành ổn định, gia tăng tuổi thọ thanh nhiệt và đảm bảo an toàn phòng chống cháy nổ tuyệt đối trong nhà bếp. Bài viết hướng dẫn chi tiết sơ đồ mạch điện, cách chọn dây dẫn, chọn aptomat và các bước thực hiện an toàn cho cả điện 1 pha 220V và 3 pha 380V.

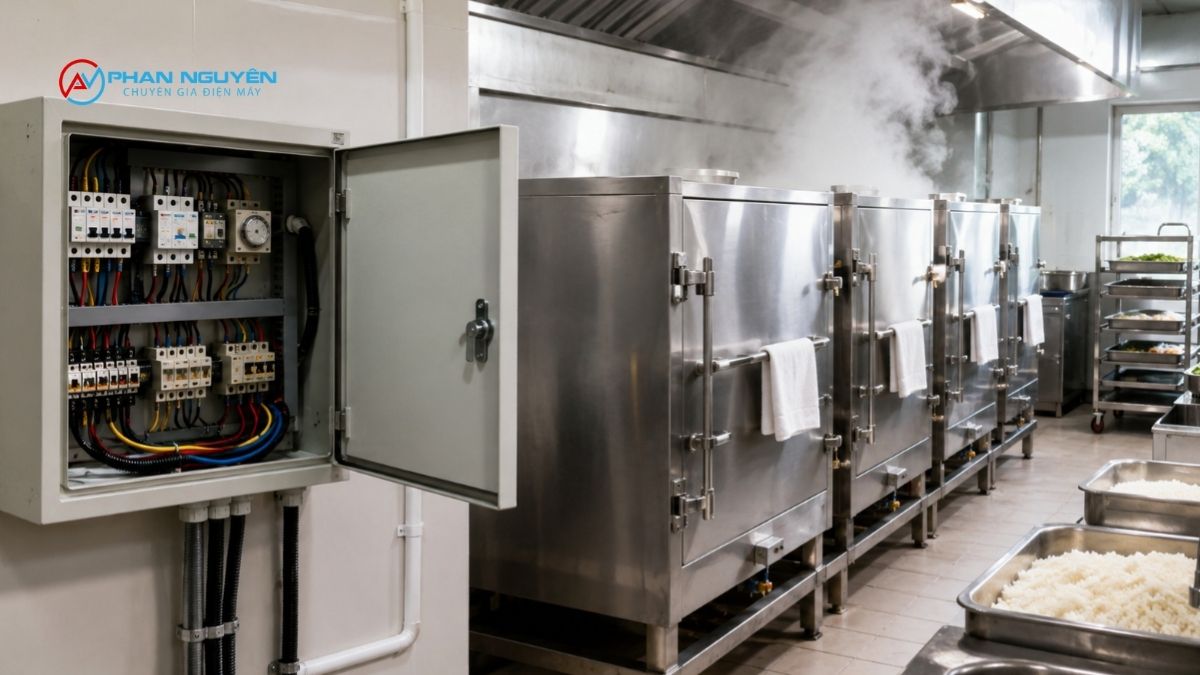

Tủ Điện Tủ Cơm Là Gì? Vì Sao Cần Đấu Đúng Kỹ Thuật?

Tủ điện tủ cơm là hệ thống hộp điều khiển trung tâm chứa các thiết bị bảo vệ và đóng ngắt tự động (aptomat, contactor, rơ le nhiệt, rơ le thời gian) nhằm điều phối dòng điện cấp cho hệ thống thanh nhiệt công suất lớn. Khác với việc cắm điện trực tiếp dễ gây quá tải và hồ quang điện, tủ điện điều khiển giúp tự động hóa quá trình nấu hấp và bảo vệ thiết bị trước các sự cố sụt áp hay chập cháy.

Việc nắm vững cách đấu tủ điện tủ cơm mang lại những lợi ích thiết thực sau:

• Bảo vệ an toàn tính mạng và tài sản: Ngăn ngừa nguy cơ rò rỉ điện ra vỏ inox, sụt áp gây cháy nổ nhà bếp.
• Tăng tuổi thọ linh kiện: Giúp contactor ngắt nghỉ dứt điểm, bảo vệ thanh nhiệt không bị đun khô hoặc quá nhiệt liên tục.
• Tối ưu điện năng tiêu thụ: Phân bổ đều tải giữa các pha, hạn chế tình trạng hao hút điện năng do mối nối lỏng gây phát nhiệt.
• Duy trì quyền lợi bảo hành: Đấu nối đúng sơ đồ mạch của nhà sản xuất giúp thiết bị không bị từ chối bảo hành khi xảy ra sự cố kỹ thuật.

Tại hệ thống phân phối thiết bị bếp công nghiệp Điện Máy Phan Nguyên, đội ngũ kỹ thuật viên luôn khuyến cáo người dùng kiểm tra kỹ thông số công suất trước khi đấu nối để đảm bảo toàn bộ linh kiện vận hành đúng định mức.

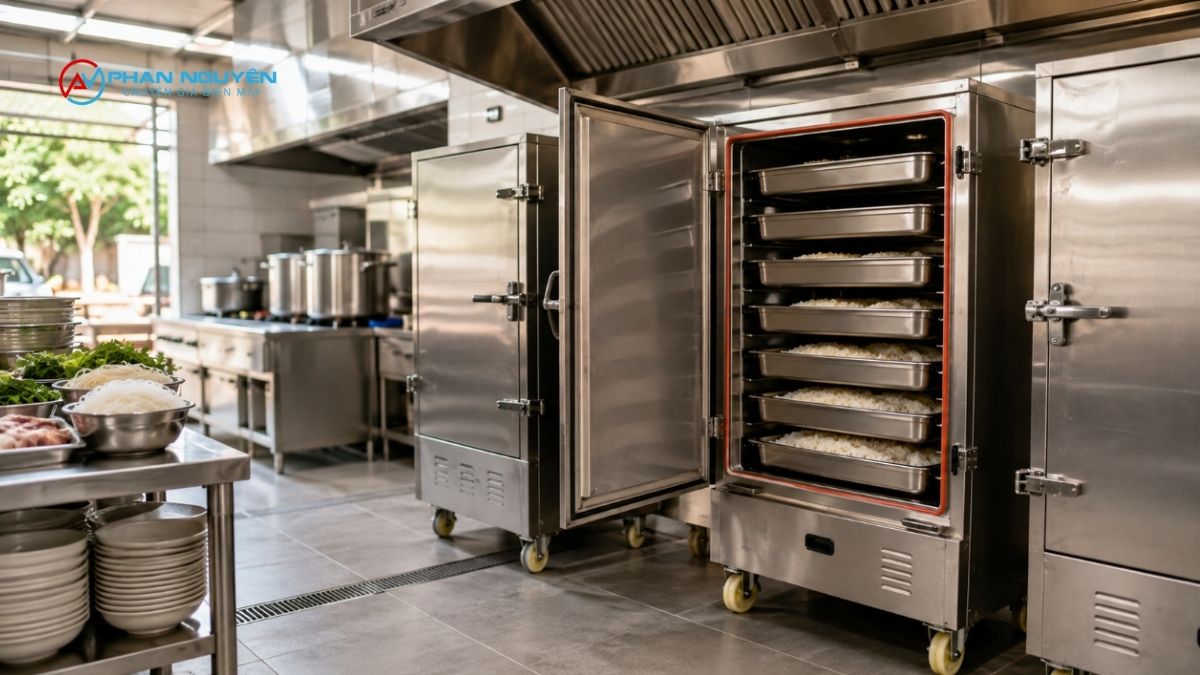

Phân Loại Nguồn Điện Cho Tủ Cơm Công Nghiệp

Nguồn điện cấp cho tủ cơm công nghiệp hiện nay được chia làm hai hệ thống chính: điện 1 pha (220V) và điện 3 pha (380V). Việc xác định chính xác nguồn điện là bước tiền đề quan trọng nhất trong cách đấu tủ điện tủ cơm nhằm chọn đúng linh kiện bảo vệ.

Tủ cơm điện 220V (1 pha) — Dùng cho dòng tủ nào?

Tủ cơm điện 220V (1 pha) là dòng tủ sử dụng điện lưới dân dụng tiêu chuẩn, phù hợp cho các mẫu tủ cơm dung tích nhỏ từ 4 khay, 6 khay đến 8 khay với tổng công suất dưới 9kW. Dòng điện 1 pha gồm một dây nóng (L) và một dây nguội (N), phù hợp với các hộ kinh doanh gia đình, quán ăn nhỏ hoặc những nơi chưa lắp đặt được trạm điện 3 pha.

Tủ cơm điện 380V (3 pha) — Dùng cho dòng tủ nào?

Tủ cơm điện 380V (3 pha) là giải pháp bắt buộc cho các dòng tủ nấu cơm công nghiệp cỡ lớn từ 10 khay, 12 khay, 24 khay với công suất hoạt động từ 12kW đến 24kW trở lên. Hệ thống 3 pha giúp dòng điện chạy qua từng dây dẫn nhỏ hơn, giảm hiện tượng quá nhiệt dây nguồn, giúp tủ vận hành cực kỳ ổn định tại các nhà hàng, khách sạn, bếp ăn quân đội và trường học.

Bảng so sánh nguồn điện 1 pha 220V và 3 pha 380V cho tủ cơm:

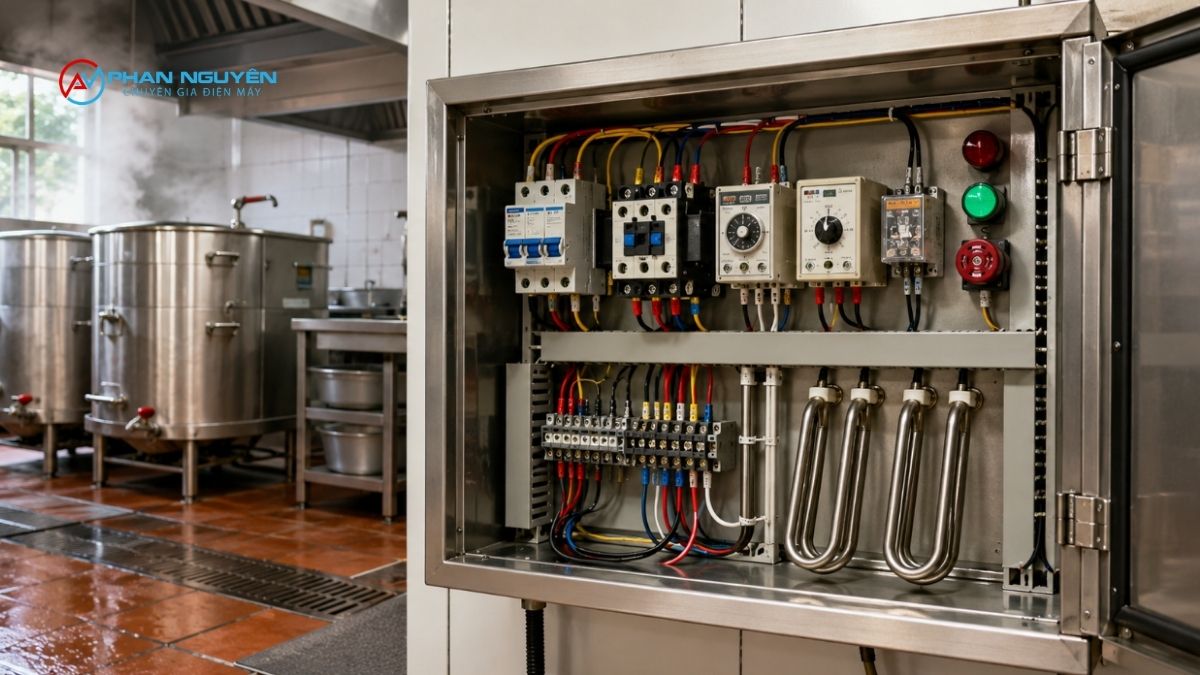

Sơ Đồ Mạch Điện Tủ Cơm Công Nghiệp (Chi Tiết Từng Bộ Phận)

Sơ đồ mạch điện tủ cơm công nghiệp bao gồm mạch động lực (cấp điện cho thanh nhiệt) và mạch điều khiển (điều khiển thời gian, nhiệt độ và tín hiệu báo). Nắm rõ cấu trúc từng thiết bị là chìa khóa để áp dụng thành công cách đấu tủ điện tủ cơm mà không xảy ra sai sót.

Các bộ phận chính trong tủ điện tủ cơm

• Aptomat (CB / ELCB): Thiết bị đóng ngắt tổng, có khả năng tự động ngắt nguồn khi phát hiện ngắn mạch, quá tải hoặc rò rỉ điện.
• Contactor (Khởi động từ): Công tắc hạ áp điều khiển đóng ngắt dòng điện công suất lớn cấp vào hệ thống thanh nhiệt thông qua tín hiệu rơ le.
• Rơ le nhiệt (Thermal Overload Relay): Bộ phận bảo vệ động cơ và thanh nhiệt khỏi tình trạng quá tải kéo dài bằng cơ chế giãn nở thanh kim loại kép.
• Rơ le thời gian & Bộ điều khiển nhiệt độ: Cho phép cài đặt thời gian hấp cơm và tự động ngắt điện khi nước đạt nhiệt độ sôi chuẩn.
• Đèn báo & Chuông còi: Hiển thị trạng thái hoạt động (nguồn, đun nấu, sự cố) để người vận hành dễ dàng quan sát.
• Thanh nhiệt (Mâm nhiệt): Bộ phận trực tiếp chuyển hóa điện năng thành nhiệt năng để đun sôi nước tạo hơi chín cơm.

Nguyên lý hoạt động của mạch điện tủ cơm

Khi người dùng bật công tắc khởi động, dòng điện điều khiển chạy qua rơ le nhiệt và bộ hẹn giờ để cấp điện cho cuộn hút (Coil) của Contactor. Contactor hút xuống, đóng các tiếp điểm động lực để đưa nguồn điện chính (1 pha hoặc 3 pha) truyền trực tiếp xuống hệ thống thanh nhiệt. Khi nước sôi đạt nhiệt độ cài đặt hoặc hết giờ hẹn, bộ điều khiển ngắt điện cuộn hút Contactor, tiếp điểm mở ra và thanh nhiệt dừng đun, đảm bảo an toàn tuyệt đối.

Chuẩn Bị Trước Khi Đấu Tủ Điện Cho Tủ Cơm

Quy trình chuẩn bị kỹ lưỡng về vật tư và dụng cụ đo đạc quyết định 90% sự thành công trong cách đấu tủ điện tủ cơm. Việc chọn sai tiết diện dây dẫn hoặc chọn sai dòng định mức của Aptomat là nguyên nhân hàng đầu gây sụt áp và cháy nổ nhà bếp.

Chọn tiết diện dây điện tủ cơm đúng chuẩn

Tiết diện dây điện tủ cơm phải được tính toán dựa trên tổng công suất thanh nhiệt và điện áp sử dụng. Theo tiêu chuẩn kỹ thuật điện lưới quốc gia từ Tập đoàn Điện lực Việt Nam (EVN), mật độ dòng điện cho phép đối với dây lõi đồng (Cu/PVC) lắp đặt trong nhà nên dao động từ 4A/mm² đến 6A/mm².

Công thức tính cường độ dòng điện định mức:

• Điện 1 pha (220V): I = P / U (Trong đó: I là dòng điện A, P là công suất W, U là 220V).
• Điện 3 pha (380V): I = P / (√3 × U × cosφ) (Trong đó: U là 380V, cosφ lấy trung bình 0.85).

Bảng tra nhanh tiết diện dây dẫn lõi đồng theo số khay tủ cơm:

Chọn Aptomat (CB) cho tủ cơm

Aptomat dành cho tủ cơm nên chọn loại Aptomat chống rò (ELCB) có dòng ngắt an toàn 30mA để đảm bảo ngắt điện lập tức khi xảy ra rò rỉ ra vỏ inox. Dòng định mức của Aptomat (In) nên chọn cao hơn dòng làm việc thực tế từ 20% đến 25% để tránh tình trạng CB nhảy vô lý do dòng khởi động.

Bảng tra nhanh chọn Aptomat cho tủ cơm công nghiệp:

Dụng cụ cần chuẩn bị

• Bút thử điện chuẩn thông số.
• Đồng hồ vạn năng (Multimeter) hoặc ampe kìm đo dòng điện.
• Kìm tuốt dây điện, kìm bấm cốt (Cosse).
• Tua vít cách điện (dẹp và 4 chấu).
• Băng keo cách điện hạ thế, ống co nhiệt.
• Đầu cốt đồng phù hợp với kích thước cọc nối aptomat và thanh nhiệt.

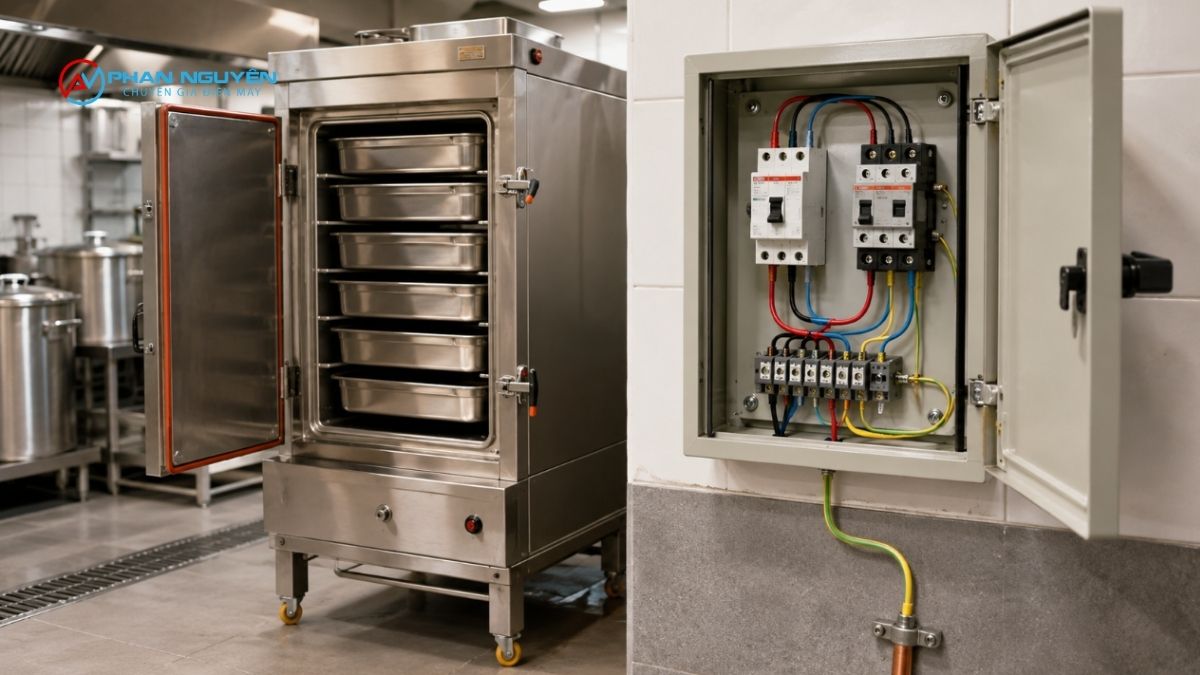

Hướng Dẫn Cách Đấu Tủ Điện Tủ Cơm 1 Pha (220V)

Thực hiện đúng quy trình trong cách đấu tủ điện tủ cơm 1 pha 220V giúp hệ thống hoạt động êm ái, hạn chế tối đa nguy cơ chập cháy tiếp điểm.

1. Bước 1: Ngắt toàn bộ nguồn điện. Tắt aptomat tổng của hệ thống điện nhà bếp. Dùng bút thử điện đo lại tất cả các đầu dây để xác nhận không còn dòng điện lưu thông trước khi thao tác.
2. Bước 2: Cố định tủ điện điều khiển. Lắp đặt hộp tủ điện lên tường bê tông khô ráo, cách mặt đất tối thiểu 1.5m, tránh xa khu vực van xả nước hoặc vị trí ẩm ướt của sàn bếp.
3. Bước 3: Nối nguồn đầu vào cho Aptomat 1 pha. Đấu dây nóng (thường màu đỏ/nâu) vào cọc L và dây nguội (thường màu xanh/đen) vào cọc N ở phía trên của Aptomat chống rò. Siết chặt ốc bằng tua vít lực vừa đủ.
4. Bước 4: Đấu nối mạch động lực qua Contactor. Từ cọc dưới của Aptomat, đấu 2 dây dẫn cấp nguồn vào hai tiếp điểm đầu vào (L1, L2) của Contactor. Đầu ra của Contactor (T1, T2) được nối trực tiếp tới 2 cọc cấp điện của hệ thống thanh nhiệt tủ cơm.
5. Bước 5: Lắp đặt hệ thống tiếp địa (tiếp đất). Sử dụng một dây dẫn lõi đồng riêng biệt (màu vàng-xanh) đấu từ cọc tiếp địa trên vỏ inox của tủ cơm nối trực tiếp với cọc đồng cắm sâu xuống đất tối thiểu 1m. Đây là bước sinh mạng trong cách đấu tủ điện tủ cơm nhằm triệt tiêu hoàn toàn dòng điện rò.

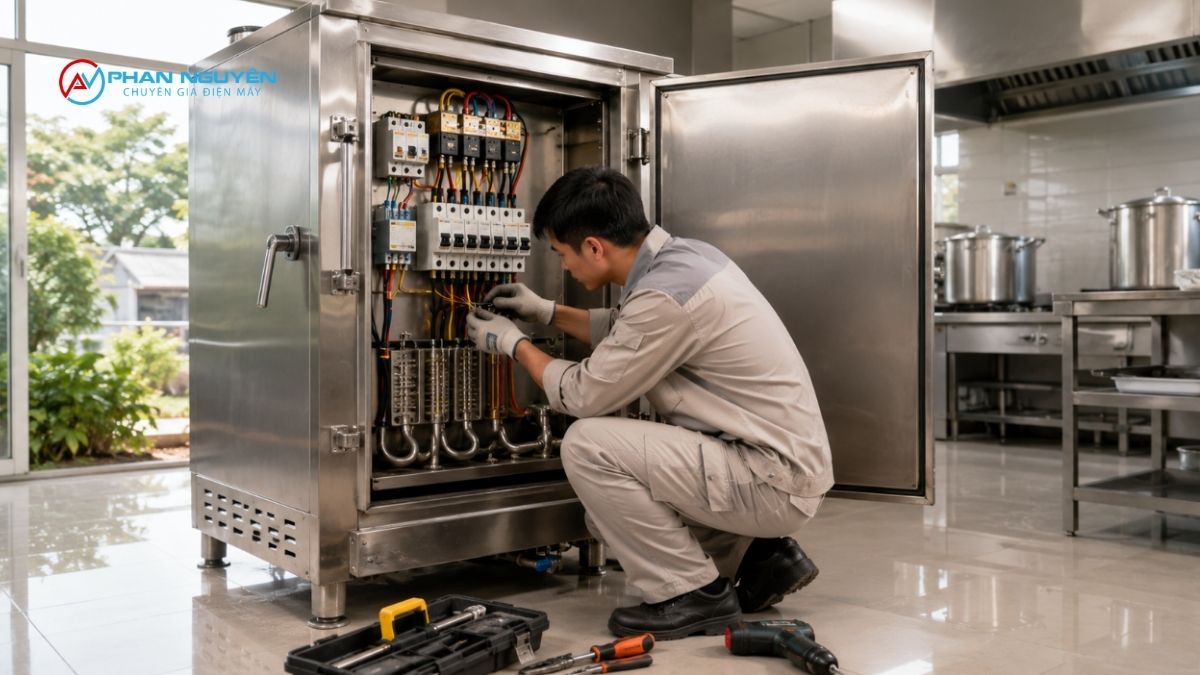

Hướng Dẫn Cách Đấu Tủ Điện Tủ Cơm 3 Pha (380V)

Thao tác trong cách đấu tủ điện tủ cơm 3 pha 380V đòi hỏi kỹ thuật viên phải tuân thủ chính xác việc cân pha để tránh làm cháy thanh nhiệt do lệch tải.

1. Bước 1: Xác định 4 dây cấp nguồn 3 pha. Nguồn 3 pha chuẩn gồm 3 dây pha (L1, L2, L3 – lệch pha 120 độ) và 1 dây trung tính (N). Dùng đồng hồ vạn năng đo điện áp giữa 2 dây pha phải đạt ~380V, giữa 1 dây pha và dây trung tính phải đạt ~220V.
2. Bước 2: Nối nguồn 3 pha vào Aptomat tổng (CB 3P/4P). Đấu 3 dây pha L1, L2, L3 vào 3 cọc đầu vào phía trên của Aptomat 3 pha. Dây trung tính N được đấu vào cọc N riêng biệt hoặc thanh trung tính trong tủ điện.
3. Bước 3: Kết nối Contactor và Rơ le nhiệt 3 pha. Đấu 3 dây pha từ đầu ra Aptomat xuống tiếp điểm L1, L2, L3 của Contactor. Đầu ra của Contactor nối liền với Rơ le nhiệt. Từ cọc đầu ra T1, T2, T3 của Rơ le nhiệt, đấu dây dẫn xuống cụm thanh nhiệt phía dưới đáy tủ cơm.
4. Bước 4: Phân bổ tải đấu Sao (Star connection) cho thanh nhiệt. Hầu hết các dòng tủ cơm 3 pha hiện nay đều sử dụng 3 thanh nhiệt 220V ghép lại. Thực hiện nối chụm 1 đầu của 3 thanh nhiệt lại với nhau để tạo thành điểm trung tính giả (đấu Sao), 3 đầu còn lại của 3 thanh nhiệt lần lượt nối với 3 dây pha T1, T2, T3 từ rơ le nhiệt ra.
5. Bước 5: Kiểm tra và bọc cách điện. Dùng ống bọc chịu nhiệt chuyên dụng luộc qua các đầu cốt thanh nhiệt, siết chặt các ê-cu inox để ngăn nước bắn vào gây ngắt CB.

Kiểm Tra Hệ Thống Điện Sau Khi Đấu Nối — Checklist An Toàn

Sau khi hoàn tất quá trình đấu nối, không được bật nguồn ngay lập tức mà phải tiến hành kiểm định theo checklist an toàn điện chuẩn Bộ Công Thương ban hành cho thiết bị nhiệt công nghiệp:

• Kiểm tra độ siết chặt mối nối: Dùng tay lắc nhẹ từng đầu dây tại Aptomat, Contactor và cọc thanh nhiệt. Mối nối lỏng sẽ bị phóng điện hồ quang, gây cháy dây sau vài ngày sử dụng.
• Đo trở kháng cách điện: Dùng đồng hồ đo điện trở cách điện (Megohmmeter) đo giữa cọc mang điện và vỏ inox tủ cơm. Độ cách điện phải đạt từ 0.5 MΩ trở lên mới an toàn.
• Kiểm tra thông mạch dây tiếp đất: Đảm bảo điện trở tiếp địa đo được nhỏ hơn 4 Ω.
• Đo điện áp không tải: Bật Aptomat tổng, dùng đồng hồ đo điện áp cấp vào tủ điện đạt đúng 220V (1 pha) hoặc 380V (3 pha) ± 5%.
• Chạy thử tải và đo dòng hoạt động: Đổ nước ngập thanh nhiệt, bật tủ điện vận hành. Dùng ampe kìm kẹp từng dây pha để xác nhận dòng điện thực tế khớp với thông số trên nhãn máy.

Những Lỗi Thường Gặp Khi Đấu Điện Tủ Cơm Và Cách Khắc Phục

Trong quá trình triển khai cách đấu tủ điện tủ cơm, những sai sót kỹ thuật nhỏ có thể khiến thiết bị gặp sự cố. Bảng tổng hợp dưới đây giúp người dùng nhanh chóng nhận biết nguyên nhân và cách xử lý triệt để:

→ Tìm hiểu thêm: Thanh Nhiệt Tủ Cơm Bị Cháy, Hỏng.

Cách Thay Cầu Chì Tủ Cơm Khi Bị Đứt/Cháy

Cầu chì trong tủ điện có nhiệm vụ bảo vệ mạch điều khiển (đèn báo, rơ le, đồng hồ hẹn giờ) khi xảy ra hiện tượng quá dòng đột ngột.

1. Ngắt hoàn toàn nguồn điện cấp vào tủ cơm thông qua Aptomat tổng.
2. Mở cánh tủ điện điều khiển, tìm đến vị trí ống cầu chì (thường nằm gần bộ biến áp hoặc mạch điều khiển nhiệt độ).
3. Dùng tay vặn nhẹ nắp hộp cầu chì theo chiều ngược kim đồng hồ để lấy ống thủy tinh bên trong ra.
4. Kiểm tra sợi chỉ kim loại bên trong ống thủy tinh. Nếu sợi dây bị đứt hoặc ống thủy tinh bị đen bẩn, cầu chì đã bị cháy.
5. Thay thế ống cầu chì mới có cùng thông số dòng điện (thường là 2A – 5A). Tuyệt tuyệt đối không dùng dây đồng hay dây thép nối tắt qua cầu chì.
6. Vặn chặt nắp giữ cầu chì, bật nguồn điện và chạy thử lại hệ thống.

Lưu Ý An Toàn Điện Khi Lắp Đặt Và Sử Dụng Tủ Cơm

An toàn điện trong môi trường nhà bếp công nghiệp luôn là ưu tiên số một. Môi trường bếp thường xuyên ẩm ướt và có độ mặn cao, tạo điều kiện cho dòng điện dễ dàng rò rỉ.

• Vị trí đặt tủ điện: Chọn nơi khô ráo, cao ráo, cách xa vòi xả nước, chậu rửa và khu vực tỏa hơi nước trực tiếp từ van xả áp tủ cơm.
• Luôn giữ nước ngập thanh nhiệt: Trước khi bật aptomat trong cách đấu tủ điện tủ cơm, phải đảm bảo khoang cấp nước đã đầy. Thanh nhiệt đun khô chỉ cần 3-5 phút là sẽ bị cháy nổ lập tức.
• Bảo dưỡng định kỳ: Kiểm tra siết lại toàn bộ ốc vít trong tủ điện 3 tháng/lần. Môi trường nhiệt độ cao khiến ốc vít có xu hướng tự co giãn và lỏng ra theo thời gian.
• Không thao tác khi tay ướt: Luôn mang giày cao su cách điện khi vận hành hoặc kiểm tra tủ điện công nghiệp.

Nên Tự Đấu Điện Hay Thuê Kỹ Thuật Viên Chuyên Nghiệp?

Việc tự thực hiện cách đấu tủ điện tủ cơm giúp tiết kiệm chi phí ban đầu nếu bạn có kiến thức nền tảng về điện dân dụng và công nghiệp. Tuy nhiên, đối với các hệ thống tủ công suất lớn từ 12kW trở lên (dùng điện 3 pha), rủi ro liên quan đến cháy nổ và mất an toàn lao động là rất lớn nếu đấu nối sai quy cách.

Tại Điện Máy Phan Nguyên, chúng tôi cung cấp giải pháp toàn diện cho thiết bị bếp công nghiệp:

• Đội ngũ kỹ sư tay nghề cao: Hơn 10 năm kinh nghiệm thi công hệ thống điện bếp ăn tập thể, trường học, nhà hàng.
• Chính sách bảo hành minh bạch: Bảo hành tận nơi, hỗ trợ kỹ thuật 24/7 kể cả khi đã hết hạn bảo hành.
• Giải pháp tối ưu chi phí: Khảo sát tận nơi, tư vấn chọn dây dẫn và thiết bị đóng ngắt chuẩn công suất, ngăn ngừa tình trạng lãng phí hoặc quá tải.
• Đầy đủ hồ sơ nghiệm thu: Khai xuất hóa đơn VAT, chứng nhận chất lượng CO/CQ cho từng dòng tủ cơm điện.

Nếu bạn chưa hoàn toàn tự tin về mặt kỹ thuật, việc liên hệ đơn vị chuyên nghiệp xử lý là phương án đầu tư thông minh để bảo vệ tài sản và tính mạng con người.

→ Tham khảo: Dịch vụ bảo trì, bảo dưỡng lắp đặt tủ điện tủ cơm công chuyên nghiệp.

Câu Hỏi Thường Gặp (FAQ)

Tủ cơm công nghiệp dùng điện mấy pha?

Tủ cơm công nghiệp loại nhỏ (4 – 8 khay, công suất dưới 9kW) dùng được điện 1 pha 220V. Các dòng tủ lớn từ 10 khay trở lên (công suất từ 12kW đến 24kW) bắt buộc phải dùng điện 3 pha 380V để vận hành ổn định.

Tủ cơm điện 220V hay 380V tiết kiệm điện hơn?

Cả hai loại tiêu thụ điện năng (kW/h) tương đương nhau nếu cùng nấu chín một lượng gạo. Tuy nhiên, điện 3 pha 380V giúp dòng điện chạy qua dây nhỏ hơn, hạn chế tổn hao nhiệt trên đường dây, từ đó vận hành mát máy và độ bền linh kiện cao hơn.

Dây điện tủ cơm tiêu chuẩn nên chọn loại nào?

Nên chọn dây đồng lõi nhiều sợi bọc cách điện PVC/XLPE của các thương hiệu uy tín (như Cadivi, Trần Phú). Dây cho tủ 1 pha 6kW cần tối thiểu 6.0 mm², tủ 3 pha 12kW cần dây 4×4.0 mm², và tủ 3 pha 24kW cần dây 4×10.0 mm².

Aptomat cho tủ cơm nên chọn loại bao nhiêu A?

Nên chọn Aptomat chống rò (ELCB) dòng ngắt 30mA. Tủ 6kW (220V) chọn ELCB 40A; tủ 9kW (220V) chọn ELCB 63A; tủ 12kW (380V) chọn ELCB 3 pha 32A; tủ 24kW (380V) chọn ELCB 3 pha 63A.

Tủ cơm bị nhảy aptomat liên tục phải làm sao?

Đầu tiên, ngắt nguồn điện và đo kiểm tra thanh nhiệt xem có bị nứt/chập rò điện ra nước không. Tiếp theo, kiểm tra xem dòng định mức của Aptomat có bị chọn nhỏ hơn công suất tủ không. Nếu thanh nhiệt hỏng, cần tiến hành thay mới.

Có thể tự đấu điện tủ cơm tại nhà không?

Bạn hoàn toàn có thể tự đấu điện tại nhà cho tủ nhỏ 1 pha 220V nếu tuân thủ đúng sơ đồ hướng dẫn. Đối với tủ 3 pha công suất lớn, khuyến cáo nên nhờ kỹ thuật viên chuyên nghiệp xử lý để đảm bảo an toàn tuyệt đối.
