Hiểu rõ cấu tạo & nguyên lý hoạt động máy nước nóng năng lượng mặt trời giúp gia đình lựa chọn thiết bị phù hợp, vận hành tối ưu và chủ động phát hiện sự cố kịp thời. Về cơ bản, hệ thống gồm 3 bộ phận chính: bộ thu nhiệt (ống chân không hoặc tấm phẳng), bình bảo ôn giữ nhiệt và khung giá đỡ. Máy vận hành hoàn toàn nhờ 2 cơ chế vật lý tự nhiên: hiệu ứng lồng kính hấp thụ quang năng thành nhiệt năng và hiện tượng đối lưu nhiệt tự nhiên (thermosiphon) giúp tuần hoàn nước nóng mà không cần dùng điện.

Máy Nước Nóng Năng Lượng Mặt Trời Là Gì?

Máy nước nóng năng lượng mặt trời là thiết bị gia nhiệt sử dụng trực tiếp bức xạ mặt trời để chuyển hóa quang năng thành nhiệt năng, làm nóng nước phục vụ nhu cầu sinh hoạt mà không tiêu tốn điện năng.

Khác với bình nóng lạnh chạy bằng điện trở trực tiếp hay hệ thống bơm nhiệt (heat pump) nén khí gas, máy năng lượng mặt trời hoạt động hoàn toàn thụ động và vô cùng thân thiện với môi trường. Khi tiếp xúc với ánh nắng, bộ thu nhiệt hấp thụ năng lượng mặt trời và truyền trực tiếp vào dòng nước. Theo các nghiên cứu năng lượng từ Bộ Công Thương Việt Nam, việc ứng dụng giải pháp này giúp hộ gia đình giảm đến 70% – 80% chi phí điện năng đun nước hàng năm. Việc nắm vững cấu tạo & nguyên lý hoạt động máy nước nóng năng lượng mặt trời là bước nền tảng giúp chủ nhà kiểm soát hiệu suất vận hành và kéo dài tuổi thọ thiết bị lên trên 15 năm.

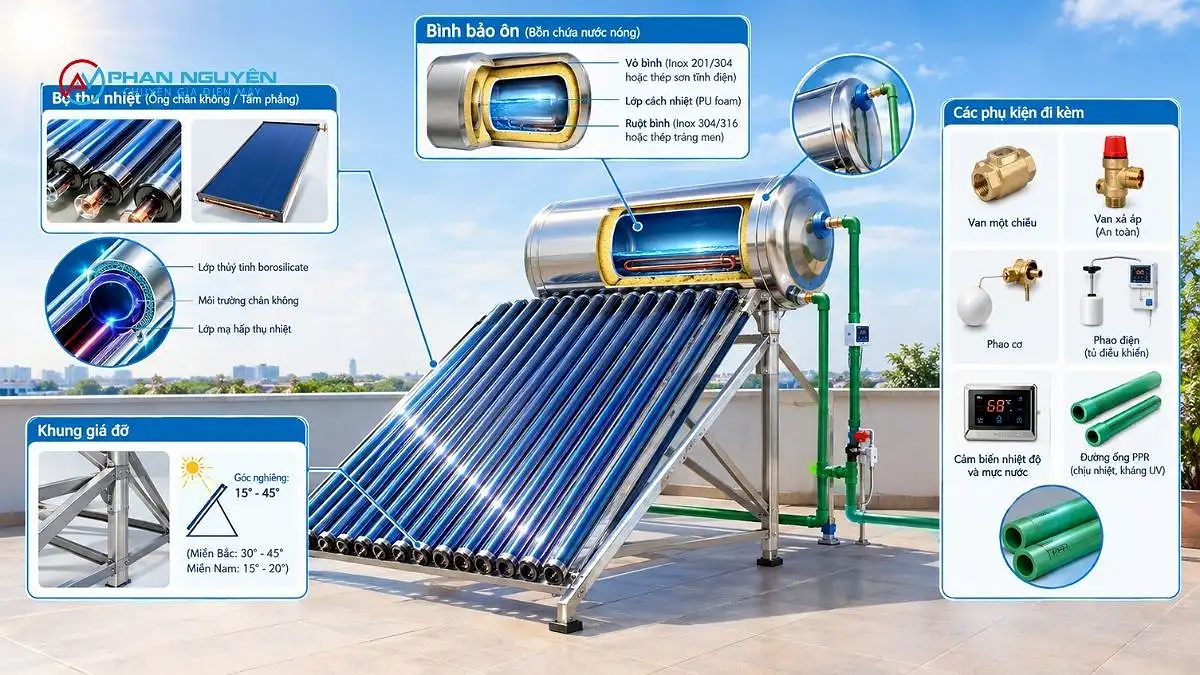

Cấu Tạo Máy Nước Nóng Năng Lượng Mặt Trời Gồm Những Bộ Phận Nào?

Cấu tạo máy nước nóng năng lượng mặt trời hoàn chỉnh bao gồm 3 nhóm cấu phần kỹ thuật cốt lõi: bộ thu nhiệt, bình bảo ôn, khung giá đỡ, kết hợp cùng hệ thống phụ kiện điều hướng như van, phao cơ và cảm biến.

Mỗi thành phần được chế tạo từ các vật liệu chuyên dụng nhằm chống lại sự ăn mòn của thời tiết và áp lực nước sinh hoạt. Bất kỳ sự suy giảm chất lượng nào ở từng bộ phận cũng sẽ ảnh hưởng trực tiếp đến khả năng tạo nước nóng của toàn bộ hệ thống.

Bộ Thu Nhiệt (Ống Chân Không / Tấm Phẳng)

Bộ thu nhiệt là trái tim của hệ thống, đảm nhận nhiệm vụ hấp thụ bức xạ mặt trời và truyền năng lượng vào nước. Hiện nay trên thị trường phổ biến hai dạng cấu tạo bộ thu nhiệt chính là ống thủy tinh chân không và tấm phẳng thu nhiệt.

Ống thủy tinh chân không: Cấu tạo gồm 2 lớp thủy tinh borosilicate siêu bền chịu lực va đập cao. Ở giữa 2 lớp là môi trường chân không tuyệt đối (áp suất dưới 0,005 Pa) có vai trò triệt tiêu hiện tượng dẫn nhiệt và đối lưu ra môi trường ngoài. Bề mặt ống trong được phủ từ 3 đến 11 lớp mạ kim loại cao cấp (như Titanium Nitride hoặc Chrome Nitride) đạt hệ số hấp thụ nhiệt lượng trên 95% và hệ số bức xạ nhiệt ngược dưới 5%.
Tấm phẳng thu nhiệt: Gồm mặt kính cường lực chịu lực dày 3,2mm – 4mm, bên dưới là tấm hấp thụ nhiệt bằng đồng hoặc nhôm mạ màng Titan xanh mờ (ALN/AIN-SS/CU). Hệ thống ống dẫn chất lỏng tải nhiệt (dạng ống đồng siêu dẫn) được hàn siêu âm trực tiếp vào tấm hấp thụ.

Nhờ lớp phủ mạ đặc biệt kết hợp môi trường cách nhiệt lý tưởng, cấu tạo & nguyên lý hoạt động máy nước nóng năng lượng mặt trời ở bộ thu nhiệt cho phép chuyển đổi tối đa lượng bức xạ chiếu vào thành nhiệt lượng tích tụ trong nguồn nước.

Bình Bảo Ôn (Bồn Chứa Nước Nóng)

Bình bảo ôn là thiết bị lưu trữ và giữ nhiệt cho nước sau khi đun nóng, đảm bảo nguồn nước luôn duy trì nhiệt độ từ 60°C đến 90°C xuyên suốt 72 giờ.

Bình bảo ôn tiêu chuẩn gồm 3 lớp cấu tạo chặt chẽ:

Ruột bình: Trực tiếp tiếp xúc với nước nóng, thường sử dụng Inox 304 hoặc Inox 316 cao cấp (chống ăn mòn hóa học, hạn chế bám cặn vôi) hoặc thép tráng men sứ đối với khu vực nước nhiễm phèn. Độ dày ruột bình tiêu chuẩn dao động từ 0,4mm đến 0,6mm.
Lớp cách nhiệt trung tâm: Làm từ hợp chất Polyurethane (PU foam) áp suất cao, được phun đúc áp lực nguyên khối với độ dày từ 50mm đến 60mm. Tỷ trọng PU foam tiêu chuẩn đạt 35 – 40 kg/m³, tạo ra cấu trúc bọt khí kín khép kín ngăn chặn thất thoát nhiệt ra môi trường.
Vỏ bình bảo ôn: Thường làm bằng Inox 201/304 hoặc thép sơn tĩnh điện chịu được thời tiết khắc nghiệt.

Khung Giá Đỡ

Khung giá đỡ chịu trách nhiệm định vị bộ thu nhiệt và bình bảo ôn ở góc nghiêng tối ưu để đón bức xạ mặt trời tối đa trong ngày.

Khung thường được gia công từ Inox 201/304 chịu lực hoặc thép mạ kẽm sơn tĩnh điện chống gỉ sét. Góc nghiêng thiết kế chuẩn tại Việt Nam dao động từ 15° đến 45° (tùy thuộc vĩ độ địa phương, thường ở miền Bắc là 30°–45°, miền Nam là 15°–20°) nhằm hướng thẳng về phía Nam đón ánh nắng mặt trời trực diện nhất.

Các Phụ Kiện Đi Kèm — Van, Phao, Cảm Biến, Đường Ống

Hệ thống phụ kiện đóng vai trò kiểm soát lưu lượng, áp suất và duy trì an toàn vận hành liên tục cho toàn bộ máy nước nóng năng lượng mặt trời.

Van một chiều & van xả áp: Van một chiều ngăn nước nóng chảy ngược lại đường cấp nước lạnh khi áp suất thay đổi. Van xả áp (van an toàn) tự động giải phóng áp suất thừa và hơi nước khi bình bảo ôn bị quá nhiệt, tránh hiện tượng nổ vỡ bồn.
Phao cơ & phao điện: Phao cơ ngắt nước lạnh tự động khi bình đầy; phao điện kết hợp tủ điều khiển thông minh để bù nước theo mực cài đặt.
Cảm biến nhiệt độ và mực nước: Đầu dò điện tử truyền tín hiệu về màn hình hiển thị giúp người dùng theo dõi trạng thái nước bên trong bình.
Đường ống dẫn nước: Sử dụng ống nhựa chịu nhiệt PPR (Polypropylene Random) đạt tiêu chuẩn chất lượng khắt khe của U.S. Department of Energy, có khả năng chịu nhiệt tới 95°C và kháng tia UV ngoài trời.

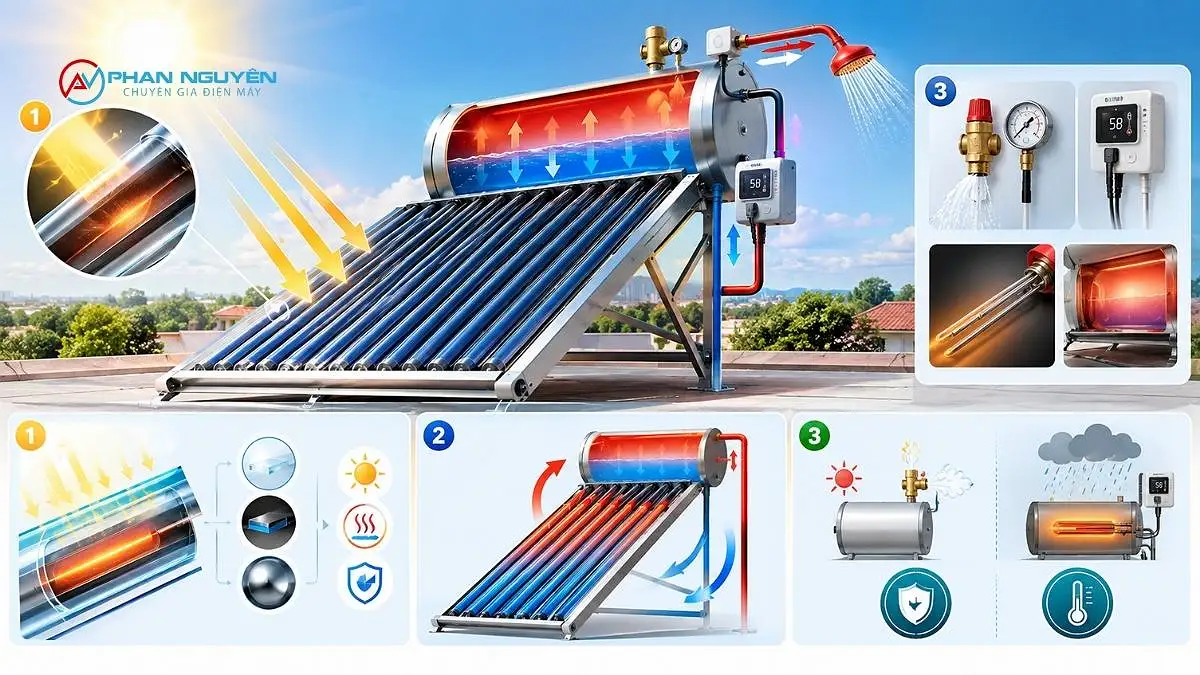

Nguyên Lý Hoạt Động Của Máy Nước Nóng Năng Lượng Mặt Trời

Sự vận hành của hệ thống dựa trên việc kết hợp hoàn hảo giữa hiệu ứng lồng kính để tích tụ nhiệt và nguyên lý đối lưu nhiệt tự nhiên (thermosiphon) để luân chuyển dòng nước nóng lạnh.

Hiểu rõ cấu tạo & nguyên lý hoạt động máy nước nóng năng lượng mặt trời giúp bạn giải thích được vì sao thiết bị không cần dùng đến bất kỳ mô tơ hay bơm điện nào mà vẫn tạo ra dòng nước nóng tự nhiên continuously.

Hiệu Ứng Lồng Kính – Hấp Thụ Quang Năng Thành Nhiệt Năng

Hiệu ứng lồng kính là cơ chế giữ lại bức xạ hồng ngoại bước sóng dài bên trong ống thu hoặc tấm phẳng nhằm gia tăng nhiệt độ môi chất lên tối đa.

Khi ánh sáng mặt trời chiếu xuyên qua lớp thủy tinh hoặc mặt kính cường lực, dải quang năng đập vào lớp phủ hấp thụ mạ Titan/Chrome. Tại đây, quang năng biến đổi thành nhiệt năng làm đun nóng nước trong ống. Lớp chân không hoặc không khí kín ngăn không cho nhiệt lượng thoát ra ngoài. Nhờ cấu tạo & nguyên lý hoạt động máy nước nóng năng lượng mặt trời tối ưu này, nhiệt độ bên trong bộ thu có thể đạt mức rất cao dù nhiệt độ môi trường ngoài trời khá thấp.

Đối Lưu Nhiệt Tự Nhiên (Thermosiphon) – Cơ Chế Tuần Hoàn Nước Nóng/Lạnh

Nguyên lý Thermosiphon tận dụng sự chênh lệch khối lượng riêng giữa nước nóng và nước lạnh để tạo ra dòng tuần hoàn tự nhiên mà không cần máy bơm.

Nước lạnh có tỷ trọng lớn hơn (nặng hơn) tự động chảy xuống phần thấp nhất của ống thu nhiệt. Tại đây, nước nhận nhiệt nóng lên, khối lượng riêng giảm đi (nhẹ hơn) và tự động nổi bay lên trên bình bảo ôn. Quá trình này diễn ra liên tục tạo thành chu trình khép kín. Đây chính là lý do vì sao dù ban đêm hoặc khi trời tắt nắng, gia đình bạn vẫn có sẵn nước nóng tích trữ từ ban ngày nhờ lớp cách nhiệt giữ lại toàn bộ nhiệt lượng đã đối lưu.

Vai Trò Của Cảm Biến Và Van Trong Việc Duy Trì An Toàn Vận Hành

Hệ thống van và cảm biến bảo vệ cấu trúc cơ học của máy khỏi rủi ro do quá nhiệt, quá áp và biến động thủy lực.

Khi nắng gắt kéo dài, nước trong bình bảo ôn sôi tạo áp suất hơi lớn. Van xả áp sẽ tự động mở để giải phóng hơi nước, tránh hiện tượng phồng rộp ruột bình. Cảm biến nhiệt độ gửi dữ liệu về bộ điều khiển để kích hoạt thanh hỗ trợ điện (booster) tự động đun bù nhiệt khi thời tiết mưa dầm kéo dài.

Ống Chân Không Và Tấm Phẳng Khác Nhau Thế Nào Về Cấu Tạo?

Mặc dù cùng dựa trên nguyên lý đối lưu và hấp thụ nhiệt, cấu tạo & nguyên lý hoạt động máy nước nóng năng lượng mặt trời dạng ống chân không và tấm phẳng có những khác biệt kỹ thuật cơ bản.

Tiêu chí kỹ thuật	Máy nước nóng ống chân không	Máy nước nóng tấm phẳng
Bề mặt thu nhiệt	Các ống thủy tinh borosilicate 2 lớp dạng hình trụ tròn	Mặt kính cường lực phẳng kết hợp tấm kim loại mạ Titan
Cơ chế truyền nhiệt	Nước chảy trực tiếp vào ống (hoặc qua ống đồng Heat Pipe)	Truyền nhiệt qua hệ thống ống đồng hàn siêu âm dưới tấm hấp thụ
Áp suất chịu đựng	Thường là hệ thống không áp (hoạt động theo áp suất tự nhiên)	Chịu được áp lực cao (lên tới 6 bar, dùng được bơm tăng áp trực tiếp)
Khả năng chịu lực	Dễ nứt vỡ nếu bị đá hoa cương, mưa đá rơi mạnh trực diện	Độ bền cơ học cao, chịu được va đập mạnh từ thời tiết
Tốc độ làm nóng	Nhanh hơn nhờ diện tích tiếp xúc ánh nắng 360 độ xung quanh ống	Ổn định, phụ thuộc vào góc chiếu sáng trực diện của mặt trời

Sự khác biệt kỹ thuật này giải thích lý do vì sao hai dòng máy có phương thức thi công lắp đặt và độ bền cơ học khác nhau. Để đưa ra quyết định mua sắm phù hợp với ngân sách và kết cấu nhà, bạn có thể xem phân tích ưu nhược điểm chi tiết từng dòng máy do chuyên gia biên soạn.

→ Đọc thêm: Thay ống / bình bảo ôn hay sửa hệ thống máy nước nóng năng lượng mặt trời? Cách quyết định đúng

Hiểu Cấu Tạo Giúp Bạn Nhận Biết Sớm Dấu Hiệu Cần Sửa Chữa

Việc nắm rõ cấu tạo & nguyên lý hoạt động máy nước nóng năng lượng mặt trời giúp người dùng chẩn đoán chính xác bộ phận gặp sự cố, ngăn chặn hư hỏng lan rộng và tiết kiệm chi phí bảo trì.

Mỗi cấu phần của máy đều có “tuổi thọ” và điểm yếu riêng trước tác động môi trường. Khi bạn hiểu chức năng từng bộ phận, các dấu hiệu bất thường sẽ được phát hiện ngay từ giai đoạn đầu:

Kỹ thuật viên của Điện Máy Phan Nguyên trong một chuyến kiểm tra định kỳ tại Q.7, TP.HCM đã phát hiện vỏ bình bảo ôn xuất hiện vệt đọng sương rỉ nước nhẹ. Nhờ hiểu rõ cấu tạo gồm lớp PU foam và ruột Inox 304, thợ chẩn đoán ngay hiện tượng nứt ruột bình rò nước thấm làm mục PU foam. Việc phát hiện sớm giúp gia đình hàn xử lý ruột kịp thời với chi phí chỉ vài trăm ngàn đồng, thay vì phải thay mới toàn bộ bình bảo ôn hàng triệu đồng nếu để nước rò rỉ làm hỏng vỏ ngoài.

Nếu máy nước nóng nhà bạn đang gặp hiện tượng nước không nóng, rò rỉ hay gãy ống, hãy xem đầy đủ dấu hiệu và cách xử lý từng lỗi để chọn giải pháp khắc phục an toàn nhất.

→ Đọc thêm: Cách Sử Dụng Máy Nước Nóng Năng Lượng Mặt Trời Đúng Cách

Công Nghệ Mới Trong Cấu Tạo Máy Nước Nóng Năng Lượng Mặt Trời 2026

Năm 2026 ghi nhận những bước tiến đột phá trong cải tiến cấu tạo & nguyên lý hoạt động máy nước nóng năng lượng mặt trời, gia tăng hiệu suất và độ thông minh cho thiết bị.

Cảm biến IoT kết nối di động: Các dòng máy hiện đại tích hợp mô đun Wi-Fi/Bluetooth kết nối ứng dụng smartphone. Người dùng có thể theo dõi nhiệt độ nước thực tế, dung tích còn lại và nhận cảnh báo rò rỉ nước theo thời gian thực.
Lớp phủ Nano Anti-scaling: Bề mặt trong của ống chân không và ống dẫn tấm phẳng được tráng lớp phủ Nano chống bám cặn vôi. Công nghệ này ngăn chặn ion Ca²⁺ và Mg²⁺ kết tủa, giữ cho đường ống luôn sạch cặn và duy trì hiệu suất truyền nhiệt tối đa sau nhiều năm sử dụng.
Van an toàn điện tử thông minh: Thay thế van xả áp cơ truyền thống, van điện tử tự động cân bằng áp suất dựa trên thuật toán đo nhiệt độ và độ ẩm, giảm thiểu nguy cơ thất thoát nước nóng.
Tích hợp Hybrid Heat Pump: Kết hợp máy NLMT với bơm nhiệt mini. Khi nhiệt độ nước từ năng lượng mặt trời không đạt mức cài đặt (những ngày mưa bão dài ngày), hệ thống Heat Pump sẽ tự động kích hoạt đun bổ sung với mức tiêu thụ điện chỉ bằng 1/4 so với thanh điện trở thông thường.

Câu Hỏi Thường Gặp Về Cấu Tạo & Nguyên Lý Máy Nước Nóng Năng Lượng Mặt Trời

Máy nước nóng năng lượng mặt trời có bao nhiêu bộ phận chính?

Hệ thống gồm 3 bộ phận chính: bộ thu nhiệt (ống chân không hoặc tấm phẳng), bình bảo ôn (giữ nhiệt cho nước) và khung giá đỡ (định vị góc nghiêng). Ngoài ra còn có các phụ kiện đi kèm như van một chiều, van xả áp, phao ngắt nước và đường ống chịu nhiệt PPR.

Vì sao trời không nắng hoặc ban đêm vẫn có nước nóng để dùng?

Nhờ lớp cách nhiệt Polyurethane (PU foam) mật độ cao dày 50mm–60mm nằm giữa ruột và vỏ bình bảo ôn. Lớp đúc nguyên khối này giúp giữ nhiệt cho nước nóng đun từ ban ngày lên tới 72 giờ, đảm bảo ban đêm hoặc sáng hôm sau vẫn đủ nước nóng sinh hoạt.

Ống chân không bị vỡ 1–2 ống có ảnh hưởng đến cả hệ thống không?

Đối với hệ thống ống chân không dạng không áp (nước chảy trực tiếp vào ống), vỡ 1 ống sẽ làm rò rỉ toàn bộ nước trong bình bảo ôn. Cần khóa van cấp nước và thay ống mới ngay. Đối với hệ thống dùng ống Heat Pipe (ống đồng chứa môi chất), vỡ thủy tinh bên ngoài không làm chảy nước nhưng làm giảm hiệu suất gia nhiệt.

Bình bảo ôn giữ nhiệt được bao lâu?

Một bình bảo ôn đạt chuẩn kỹ thuật có khả năng giữ nhiệt từ 48 đến 72 giờ. Mức giảm nhiệt trung bình chỉ dao động từ 0,5°C đến 1°C mỗi giờ vào ban đêm.

Nên chọn máy ống chân không hay tấm phẳng?

Nếu ngân sách vừa phải và áp lực nước sinh hoạt bình thường, máy ống chân không là lựa chọn tối ưu chi phí. Nếu nhà bạn dùng hệ thống nước tăng áp trực tiếp, yêu cầu tính thẩm mỹ cao và độ bền chịu va đập mạnh, máy tấm phẳng chịu áp là giải pháp hoàn hảo.

Kết Luận: Hiểu Máy Để Sử Dụng Bền, Phát Hiện Sự Cố Sớm

Nắm vững cấu tạo & nguyên lý hoạt động máy nước nóng năng lượng mặt trời giúp bạn hoàn toàn chủ động trong quá trình sử dụng, vận hành thiết bị an toàn và tiết kiệm tối đa chi phí điện năng cho gia đình.

Nếu bạn cần tư vấn giải pháp lắp đặt, bảo dưỡng hoặc hỗ trợ kiểm tra kỹ thuật định kỳ cho hệ thống nước nóng gia đình, đội ngũ Kỹ sư tại Điện Máy Phan Nguyên luôn sẵn sàng đồng hành và phục vụ chu đáo.
