Cấu Tạo Tủ Cơm Công Nghiệp Và Dấu Hiệu Cần Bảo Dưỡng

Hiểu rõ cấu tạo tủ cơm công nghiệp là chìa khóa quan trọng giúp các chủ nhà hàng, bếp ăn tập thể và cơ sở chế biến thực phẩm vận hành thiết bị an toàn, bền bỉ và tiết kiệm chi phí.

Bài viết này tổng hợp đầy đủ chi tiết từng bộ phận kỹ thuật, nguyên lý hoạt động cũng như các dấu hiệu hư hỏng thường gặp để bạn chủ động trong việc bảo trì. Nội dung được tham vấn chuyên môn bởi đội ngũ kỹ thuật viên giàu kinh nghiệm tại Điện Máy Phan Nguyên.

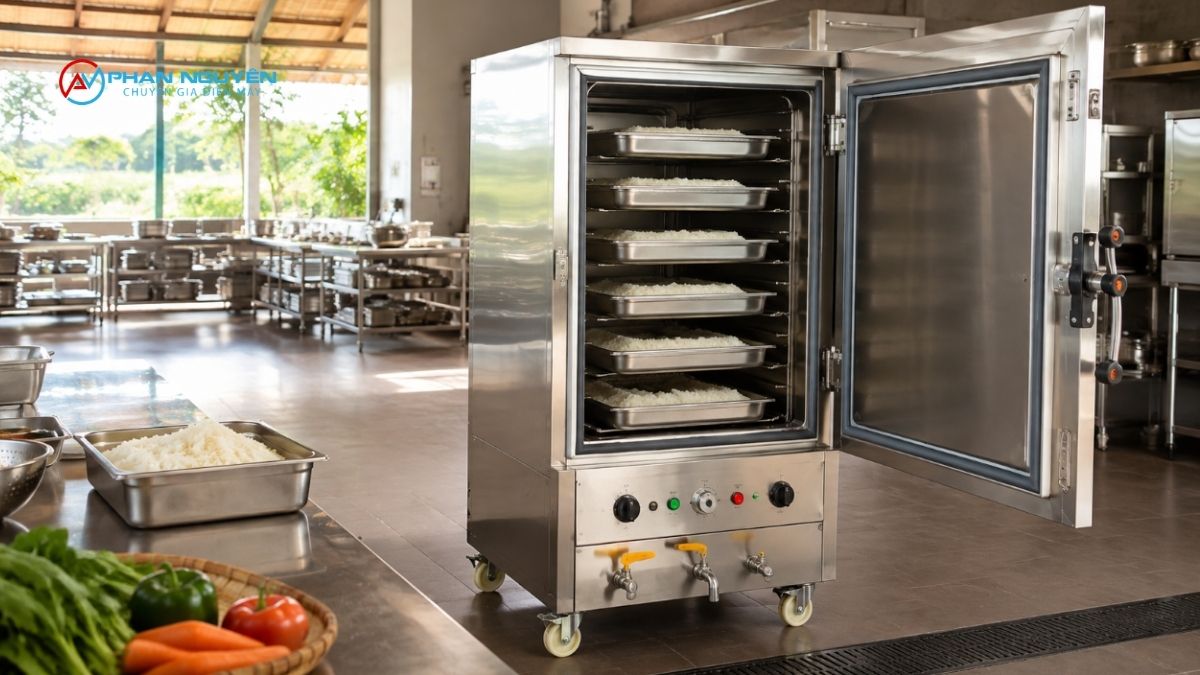

Tủ Cơm Công Nghiệp Gồm Những Bộ Phận Chính Nào?

Cấu tạo tủ cơm công nghiệp cơ bản bao gồm 6 khối bộ phận chính: khung vỏ inox cách nhiệt, hệ thống cửa và gioăng cao su chịu nhiệt, khay đựng thực phẩm, hệ thống gia nhiệt (thanh nhiệt điện hoặc pép đốt gas), hệ thống cấp nước tự động cùng van xả, và bảng điều khiển trung tâm.

Mỗi bộ phận trong cấu tạo tủ cơm công nghiệp đóng một vai trò riêng biệt nhưng phối hợp chặt chẽ với nhau để tạo ra môi trường hấp chín thực phẩm bằng hơi nước nhiệt độ cao. Việc nắm vững sơ đồ cấu tạo tủ cơm công nghiệp giúp người vận hành không chỉ sử dụng đúng cách mà còn sớm nhận biết các sự cố kỹ thuật phát sinh trong quá trình đun nấu hằng ngày.

• Khung và vỏ tủ: Đảm bảo độ chắc chắn, giữ nhiệt và an toàn lao động.
• Cửa tủ và gioăng cao su: Giữ kín hơi nóng, ngăn thất thoát nhiệt lượng.
• Khay đựng cơm: Nơi chứa gạo hoặc thực phẩm cần hấp chín.
• Hệ thống gia nhiệt (Thanh nhiệt/Pép đốt): Nguồn cung cấp nhiệt chính đun sôi nước.
• Khoang chứa nước, phao cấp nước và van xả: Duy trì mực nước chuẩn và xả cặn.
• Bảng điều khiển: Kiểm soát nhiệt độ, thời gian và chế độ vận hành.

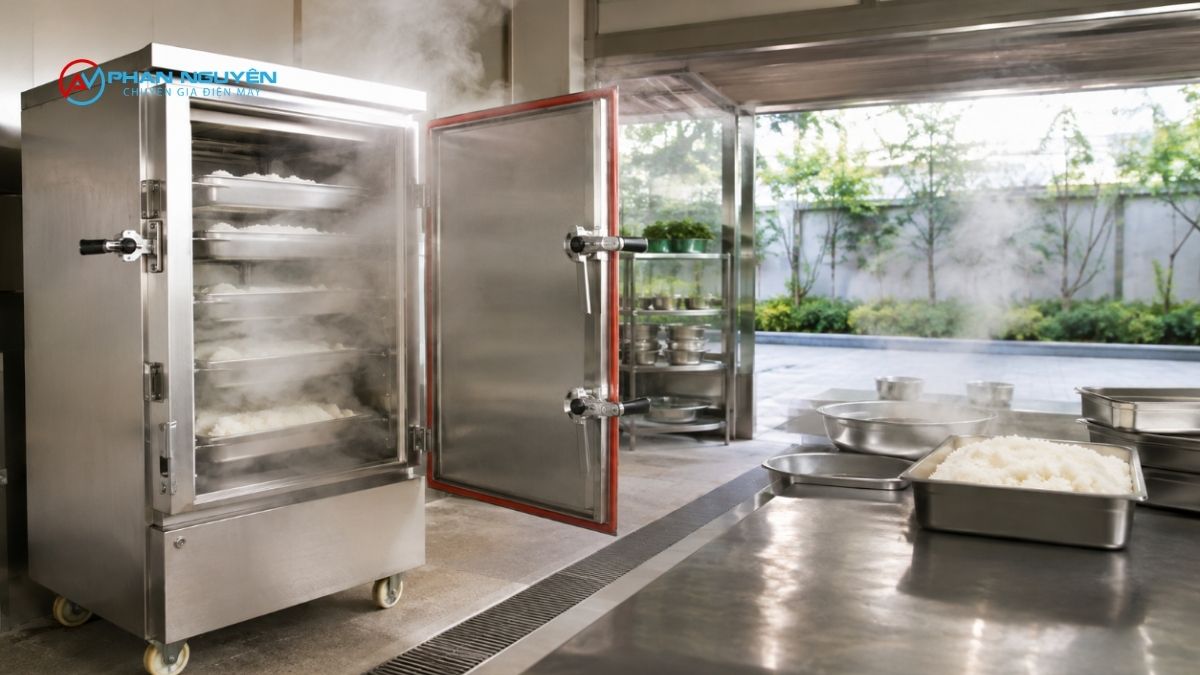

Khung & Vỏ Tủ Cơm Inox

Khung vỏ là bộ phận bao bọc toàn bộ cấu tạo tủ cơm công nghiệp, thường được chế tạo dạng 3 lớp gồm 2 lớp inox chất lượng cao và 1 lớp lớp cách nhiệt polyurethane ở giữa nhằm giữ nhiệt tối đa.

Trong tổng thể cấu tạo tủ cơm công nghiệp, phần khung vỏ đóng vai trò chịu lực và cách nhiệt. Khi thiết bị hoạt động ở công suất lớn, nhiệt độ bên trong khoang nấu có thể lên tới trên 100 độ C. Nếu vỏ tủ không đạt tiêu chuẩn cách nhiệt, thất thoát nhiệt sẽ xảy ra nghiêm trọng, dẫn đến hao phí năng lượng và gây nguy hiểm cho người vận hành nếu vô tình va chạm.

Chất liệu inox 304 — vì sao được ưu tiên

Inox 304 (thép không gỉ Austenitic Chromium-Nickel) là chất liệu tiêu chuẩn hàng đầu được ứng dụng trong cấu tạo tủ cơm công nghiệp nhờ khả năng chống oxy hóa vượt trội trong môi trường nóng ẩm.

Qua thực tế bảo trì hàng trăm thiết bị bếp ăn, các kỹ thuật viên nhận thấy tủ sử dụng inox 201 sau thời gian ngắn tiếp xúc với hơi nước và muối sẽ xuất hiện vết hoen gỉ, đặc biệt tại các mối hàn. Trong khi đó, cấu tạo tủ cơm công nghiệp làm từ inox 304 dày 0.8mm – 1.0mm duy trì độ sáng bóng, đảm bảo an toàn vệ sinh thực phẩm và kéo dài tuổi thọ thiết bị lên trên 8 năm.

Lớp cách nhiệt và khả năng giữ nhiệt, tiết kiệm điện/gas

Lớp bảo ôn cách nhiệt nằm ở giữa hai lớp inox là thành phần cốt lõi trong cấu tạo tủ cơm công nghiệp giúp tối ưu hóa lượng điện hoặc gas tiêu thụ.

Được làm bằng chất liệu Polyurethane (PU) mạ áp lực cao, lớp cách nhiệt này hạn chế tối đa sự truyền nhiệt ra môi trường bên ngoài. Nhờ vậy, vỏ ngoài tủ chỉ duy trì ở mức ấm nhẹ khi vận hành, tránh nguy cơ gây bỏng cho người sử dụng, đồng thời giúp cơm giữ nóng lâu hơn từ 3 đến 5 tiếng sau khi tắt nguồn.

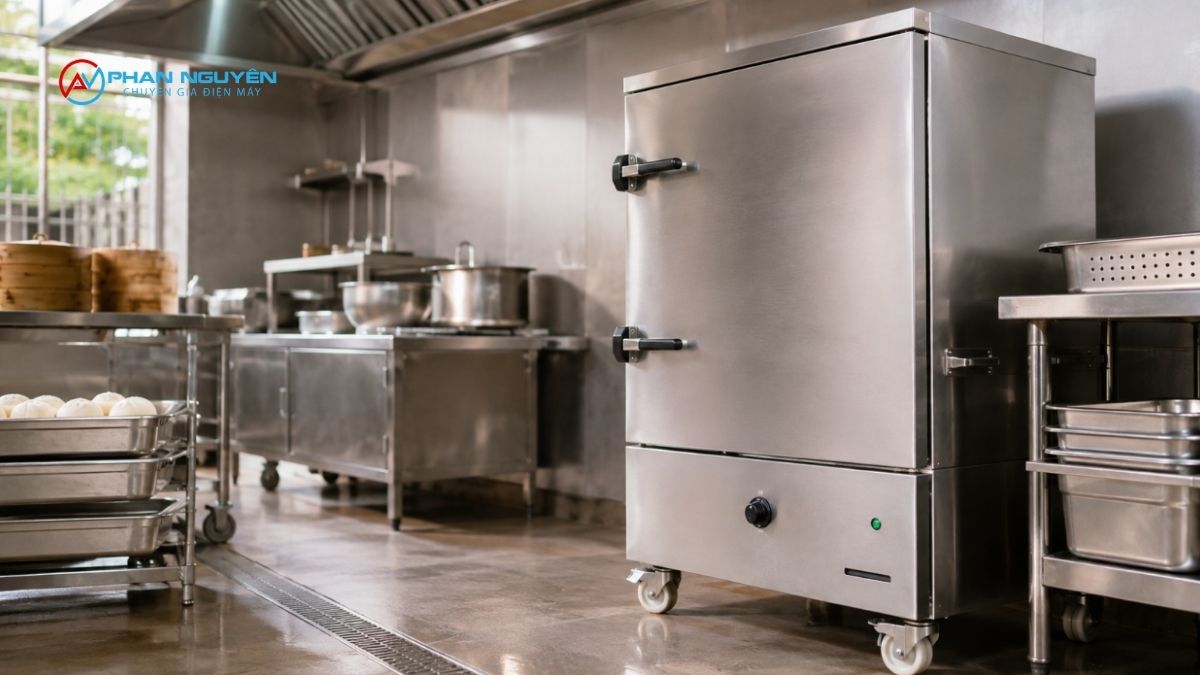

Cửa Tủ Và Gioăng Cao Su Chịu Nhiệt

Cửa tủ và gioăng cao su chịu nhiệt đảm bảo khoang nấu luôn kín khít tuyệt đối, giữ áp suất hơi nước ổn định trong suốt quá trình làm chín thực phẩm.

Thiết kế cửa trong cấu tạo tủ cơm công nghiệp phụ thuộc vào dung tích và số lượng khay của thiết bị. Cửa tủ được trang bị hệ thống khóa tay giật hoặc tay khóa siết lực cơ khí bền bỉ. Đi kèm với cửa là viền gioăng cao su silicone chịu nhiệt độ cao (lên tới 300 độ C), bám chặt vào viền mép tủ nhằm ngăn chặn tuyệt đối tình trạng rò rỉ hơi nước ra ngoài.

Dấu hiệu gioăng cửa tủ cơm bị hở, xuống cấp

Gioăng cao su là linh kiện tiêu hao trong cấu tạo tủ cơm công nghiệp cần được kiểm tra định kỳ vì phải chịu đun nóng và co giãn liên tục.

Khi gioăng cửa bị lão hóa, chai cứng hoặc rách, người dùng dễ dàng nhận thấy hơi nước xì mạnh ra quanh mép cửa trong lúc nấu. Tình trạng này khiến áp suất khoang tủ giảm, cơm chín không đều, thời gian nấu kéo dài gây hao tốn nhiên liệu. Nếu phát hiện viền silicone bị biến dạng hoặc mất độ co giãn, bạn nên lên kế hoạch thay mới để đảm bảo cấu tạo tủ cơm công nghiệp vận hành ổn định.

→ Tham khảo: Dịch Vụ Bảo Trì, Bảo Dưỡng Tủ Cơm Công Nghiệp Định Kỳ Trọn Gói.

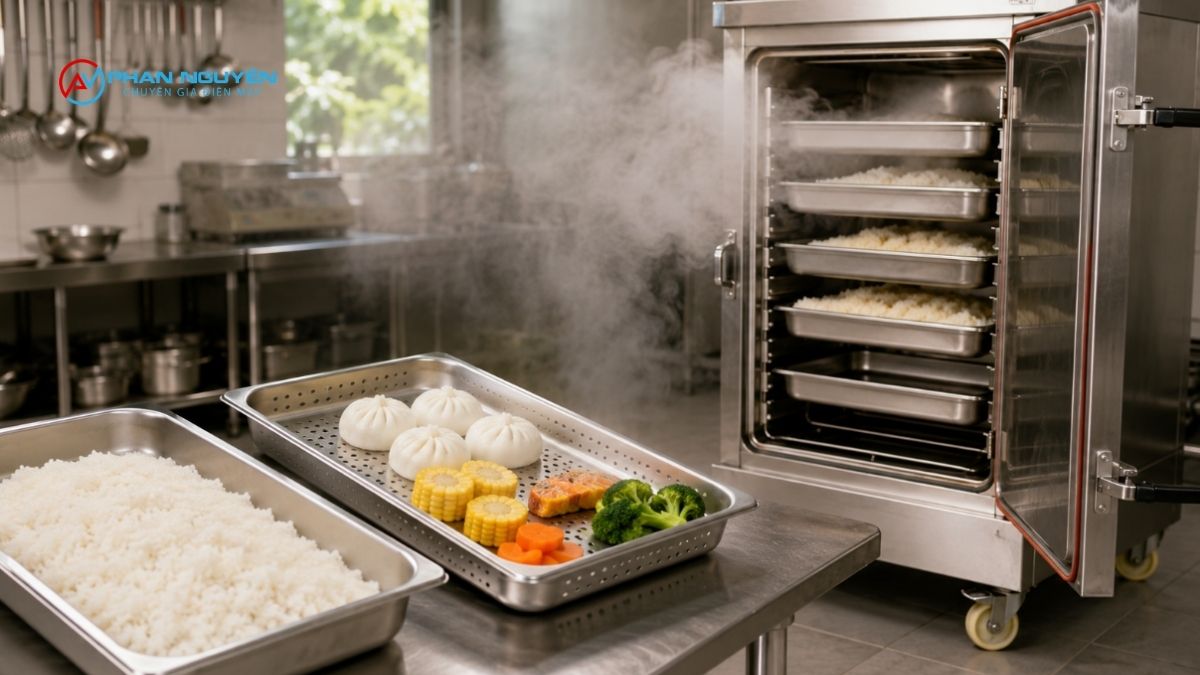

Khay Đựng Cơm — Phân Loại Và Công Dụng

Khay đựng cơm là chi tiết tiếp xúc trực tiếp với thực phẩm trong cấu tạo tủ cơm công nghiệp, chế tạo từ inox cao cấp an toàn thực phẩm.

Mỗi khay tiêu chuẩn trong cấu tạo tủ cơm công nghiệp có kích thước thông dụng là 40 x 60 cm, sâu từ 5 cm đến 7 cm, chứa được khoảng 2.5 kg đến 3.5 kg gạo mỗi lần nấu. Tùy thuộc vào mục đích chế biến, nhà sản xuất chia khay làm hai loại chính:

• Khay phẳng (khay không lỗ): Dùng chuyên dụng để nấu cơm, xôi, nấu súp hoặc các món ăn có nước.
• Khay lỗ (khay hấp): Thiết kế các lỗ nhỏ phân bổ đều dưới đáy khay, dùng để hấp bánh bao, giò chả, hải sản, rau củ quả, giúp hơi nước thẩm thấu nhanh và thoát nước dễ dàng.

Việc sắp xếp các khay vào hệ thống rãnh đỡ bên trong khoang tủ đúng khoảng cách kỹ thuật giúp dòng hơi nước đối lưu đồng đều, đảm bảo mọi khay thực phẩm chín đều từ trên xuống dưới.

Hệ Thống Thanh Nhiệt Và Khoang Chứa Nước

Hệ thống gia nhiệt đặt trong khoang chứa nước đáy tủ là “trái tim” trong cấu tạo tủ cơm công nghiệp, đảm nhận nhiệm vụ chuyển hóa năng lượng điện hoặc gas thành nhiệt năng để đun sôi nước.

Khoang chứa nước nằm ở đáy tủ, nhận nước từ nguồn cấp bên ngoài. Khi thiết bị khởi động, năng lượng sẽ tập trung đun sôi nước trong khoang này, tạo ra luồng hơi nước bốc lên mạnh mẽ phủ kín toàn bộ khoang hấp. Tùy thuộc vào nhiên liệu sử dụng, cấu tạo tủ cơm công nghiệp sẽ tích hợp bộ thanh nhiệt điện từ hoặc buồng đốt pép gas.

Nguyên lý hoạt động của thanh nhiệt (tủ điện) và pép đốt (tủ gas)

Mỗi dạng nhiên liệu có cơ chế tạo nhiệt khác nhau nhưng đều tuân theo nguyên lý truyền nhiệt gián tiếp qua hơi nước trong cấu tạo tủ cơm công nghiệp.

Đối với tủ dùng điện, các thanh nhiệt chữ U hoặc chữ M (làm bằng inox 304) ngập hoàn toàn trong nước. Khi có dòng điện chạy qua, điện trở sinh nhiệt cao đun sôi nước cấp tốc. Đối với tủ dùng gas, hệ thống pép đốt đạn hoặc pép đốt gốm đặt dưới đáy khoang nước sẽ phun lửa gia nhiệt vào các ống đốt inox chạy ngầm, từ đó truyền nhiệt đun sôi nước nhanh chóng.

Nguyên nhân phổ biến khiến thanh nhiệt/pép đốt hư hỏng

Thanh nhiệt và pép đốt là những bộ phận hỏng hóc phổ biến nhất khi tìm hiểu về cấu tạo tủ cơm công nghiệp thực tế.

Nguyên nhân hàng đầu làm cháy thanh nhiệt là do nước trong khoang đáy bị cạn trong lúc tủ đang vận hành, khiến thanh nhiệt bị quá nhiệt và đứt dây mayso bên trong. Ngoài ra, nguồn nước chứa nhiều cặn vôi (canxi) không được lọc sẽ bám lớp cặn dày lên bề mặt thanh nhiệt, làm giảm khả năng tản nhiệt và gây chập cháy. Đối với pép đốt gas, cặn bẩn hoặc mỡ thực phẩm rơi xuống làm nghẹt béc phun gas cũng làm giảm hiệu suất gia nhiệt.

→ Tham khảo: Dịch vụ sửa tủ cơm công nghiệp uy tín, chuyên nghiệp.

Van Xả Nước, Phao Chống Tràn Và Hệ Thống Cấp Nước Tự Động

Hệ thống cấp xả nước tự động giúp duy trì mực nước tối ưu trong khoang đáy, bảo vệ cấu tạo tủ cơm công nghiệp khỏi sự cố cháy khô thanh nhiệt.

Nằm bên trong khoang chứa nước là phao cấp nước bằng inox hoặc đồng. Khi mực nước hạ thấp dưới mức quy định, phao tự động hạ xuống mở van cấp nước vào tủ. Khi nước đạt mức an toàn, phao nổi lên và đóng chặt van. Đồng thời, phao chống tràn được bố trí để xả bớt nước ra ngoài nếu van cấp gặp sự cố kẹt.

Ngay phía ngoài đáy tủ là van xả nước lớn (thường dùng van khóa đồng hoặc inox D27/D34). Chi tiết này trong cấu tạo tủ cơm công nghiệp cho phép người dùng dễ dàng xả toàn bộ nước thừa và cặn bẩn sau mỗi buổi nấu, giúp công việc vệ sinh thiết bị trở nên nhanh chóng và sạch sẽ hơn.

Bảng Điều Khiển Tủ Hấp Cơm

Bảng điều khiển là trung tâm điều khiển toàn bộ chu trình vận hành trong cấu tạo tủ cơm công nghiệp, đảm bảo tính chính xác và tự động hóa cao.

Tùy theo dòng sản phẩm, cấu tạo tủ cơm công nghiệp có thể trang bị bảng điều khiển cơ liền thân, tủ điện điều khiển rời treo tường hoặc bảng điều khiển điện tử thông minh. Các thành phần cơ bản bao gồm:

• Công tắc nguồn và đèn báo tín hiệu (đèn nguồn, đèn hoạt động).
• Đồng hồ hẹn giờ tự động ngắt điện/gas khi hoàn thành chu trình hấp.
• Núm điều chỉnh nhiệt độ (Rơ-le nhiệt) giúp kiểm soát mức nhiệt từ 30 đến 110 độ C.
• Hệ thống còi cảnh báo sự cố thiếu nước hoặc quá nhiệt (ở các dòng cao cấp).

Lỗi bảng mạch/bảng điều khiển thường gặp

Bảng điều khiển trong cấu tạo tủ cơm công nghiệp có thể gặp trục trặc nếu làm việc trong môi trường ẩm ướt hoặc nguồn điện không ổn định.

Các lỗi kỹ thuật thường thấy gồm: khởi động từ (contactor) bị chập cháy do quá tải, rơ-le nhiệt hỏng khiến tủ đun liên tục không ngắt, hoặc hỏng đồng hồ hẹn giờ. Khi gặp các sự cố này, bạn không nên tự ý đấu nối dây điện mà nên liên hệ dịch vụ kỹ thuật uy tín như Điện Máy Phan Nguyên để được hỗ trợ kiểm tra và thay thế linh kiện chính hãng.

Tủ Cơm Công Nghiệp Dùng Điện Và Dùng Gas Khác Nhau Ở Cấu Tạo Nào?

Điểm khác biệt lớn nhất trong cấu tạo tủ cơm công nghiệp dùng điện và dùng gas nằm ở bộ phận gia nhiệt và hệ thống kiểm soát nhiên liệu.

Dù có chung kiểu dáng khung vỏ và khoang hấp khay, hai dòng tủ này áp dụng công nghệ đun sôi nước hoàn toàn riêng biệt. Bảng so sánh dưới đây chi tiết sự khác nhau về cấu tạo tủ cơm công nghiệp giữa loại dùng điện và loại dùng gas:

Dung Tích Tủ Cơm 10 Khay, 20 Khay Phù Hợp Với Quy Mô Bếp Ăn Nào?

Việc lựa chọn dung tích tủ cơm phù hợp dựa trên số lượng khay trong cấu tạo tủ cơm công nghiệp giúp tối ưu chi phí đầu tư và công suất vận hành.

Kích thước khoang hấp và số lượng rãnh đỡ trong cấu tạo tủ cơm công nghiệp quyết định năng suất phục vụ của thiết bị. Mỗi khay chứa trung bình 3 kg gạo, đáp ứng khoảng 15 suất ăn tiêu chuẩn. Do đó, bạn có thể tham khảo quy mô áp dụng thực tế như sau:

• Tủ 4 khay – 6 khay (phục vụ 60 – 100 suất ăn): Phù hợp cho quán ăn nhỏ, bếp ăn trường mầm non hoặc cơ sở chế biến giò chả quy mô gia đình.
• Tủ 8 khay – 10 khay (phục vụ 120 – 160 suất ăn): Lựa chọn lý tưởng cho nhà hàng tầm trung, bếp ăn công ty dung tích vừa.
• Tủ 12 khay – 24 khay (phục vụ 200 – 400 suất ăn): Đáp ứng tốt nhu cầu của các khu công nghiệp, bệnh viện, trường đại học lớn và trung tâm tiệc cưới.

Câu Hỏi Thường Gặp Về Cấu Tạo Tủ Cơm Công Nghiệp (FAQ)

Tủ cơm công nghiệp có mấy loại chính trên thị trường?

Xét theo nhiên liệu, cấu tạo tủ cơm công nghiệp chia làm 3 loại: tủ dùng điện, tủ dùng gas và tủ tích hợp cả điện lẫn gas. Xét theo thiết kế, tủ được phân loại theo số khay từ 4, 6, 8, 10, 12 cho đến 24 khay.

Nên chọn tủ cơm dùng điện hay dùng gas thì tối ưu hơn?

Tủ dùng điện vận hành sạch sẽ, tiết kiệm chi phí nhiên liệu hơn nếu có nguồn điện 380V ổn định. Tủ dùng gas có ưu điểm đun sôi cực nhanh, không phụ thuộc vào tình trạng cúp điện nhưng chi phí nhiên liệu gas thường cao hơn điện.

Bao lâu nên bảo dưỡng các bộ phận trong tủ cơm công nghiệp?

Bạn nên làm sạch khoang tủ và van xả mỗi ngày. Kiểm tra định kỳ thanh nhiệt, phao cấp nước và gioăng cửa từ 3 đến 6 tháng một lần để phát hiện sớm các linh kiện xuống cấp.

Vì sao thanh nhiệt tủ cơm hay bị cháy, hỏng đột ngột?

Thanh nhiệt bị cháy phần lớn do nước trong khoang bị cạn trong lúc đun, hoặc do cặn vôi bám quá dày gây cách nhiệt. Việc phao cấp nước bị kẹt cũng là nguyên nhân gián tiếp dẫn tới sự cố cháy thanh nhiệt.

Gioăng cửa tủ cơm bị hở có tự thay tại nhà được không?

Bạn hoàn toàn có thể tự mua gioăng cao su đúng kích thước về thay. Tuy nhiên, nếu nẹp cửa hoặc khóa tay siết bị xệ lệch, bạn nên nhờ thợ kỹ thuật chỉnh sửa lại khung cửa để đảm bảo độ kín khít tuyệt đối.

Khi Nào Nên Liên Hệ Kỹ Thuật Viên Kiểm Tra Tủ Cơm Công Nghiệp?

Hiểu rõ cấu tạo tủ cơm công nghiệp giúp bạn tự xử lý các thao tác vệ sinh và bảo dưỡng cơ bản. Tuy nhiên, đối với các sự cố phức tạp liên quan đến hệ thống điện cao áp, rò rỉ gas hay hỏng hóc bảng điều khiển trung tâm, việc can thiệp không đúng kỹ thuật có thể dẫn đến nguy hiểm và làm hỏng hóc nặng hơn.

Bạn nên liên hệ ngay với đơn vị bảo trì chuyên nghiệp khi phát hiện các dấu hiệu bất thường như:

• Tủ cơm cắm điện nhưng không sinh nhiệt hoặc thời gian đun sôi kéo dài bất thường.
• Hơi nước xì mạnh qua mép cửa dù đã siết chặt tay khóa.
• Phao cấp nước bị kẹt làm nước tràn liên tục hoặc không tự động cấp nước.
• Bảng điều khiển nhảy aptomat liên tục, có mùi khét hoặc phát tiếng kêu lạ.

Đội ngũ chuyên viên tại Điện Máy Phan Nguyên luôn sẵn sàng hỗ trợ kiểm tra, chẩn đoán lỗi và cung cấp phương án sửa chữa tối ưu chi phí cho hệ thống bếp công nghiệp của bạn.
