Việc lắp tủ điện điều chỉnh nồi phở chuẩn kỹ thuật giúp quán ăn tối ưu chi phí điện năng, vận hành ổn định và loại bỏ triệt để nguy cơ rò rỉ điện gây nguy hiểm. Hầu hết các sự cố chạm chập, cháy thanh nhiệt hay hỏng hóc nồi phở đều bắt nguồn từ hệ thống điều khiển đấu nối sai quy cách.

Điện Máy Phan Nguyên cung cấp giải pháp thiết kế, lắp đặt tủ điện điều chỉnh nồi phở chuyên nghiệp, linh kiện chính hãng, đáp ứng tiêu chuẩn an toàn điện công nghiệp cho mọi quy mô nhà bếp.

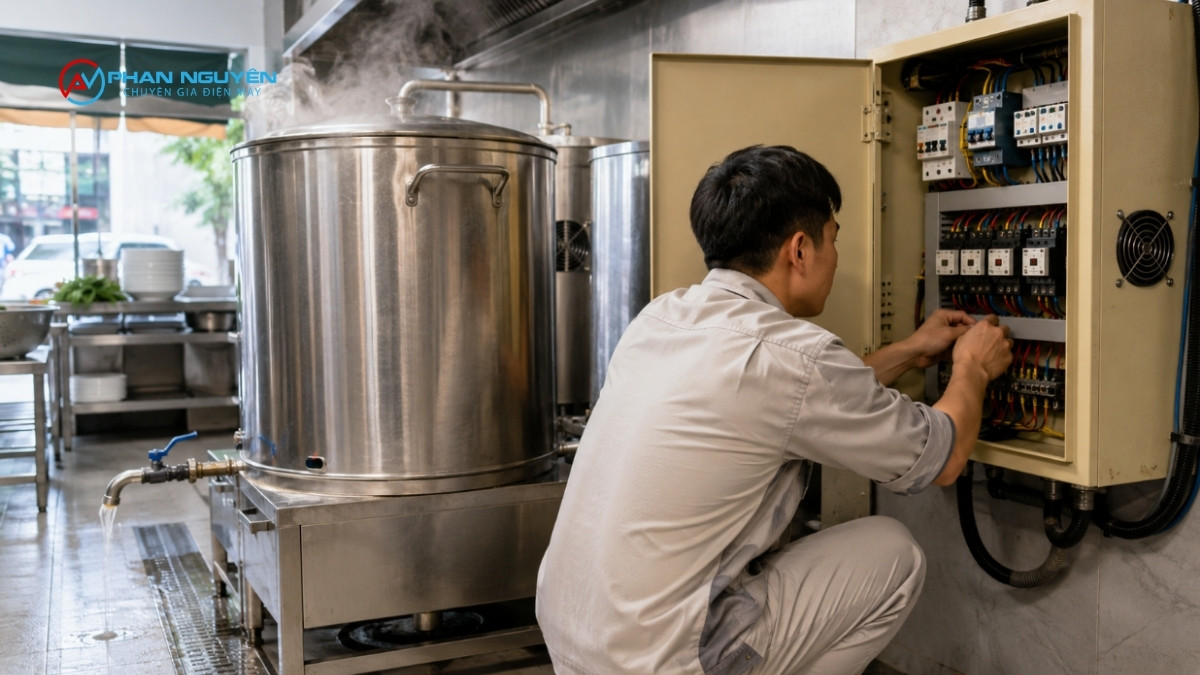

Vì Sao Tự Lắp Tủ Điện Nồi Phở Tiềm Ẩn Nhiều Rủi Ro Hơn Bạn Nghĩ

Tự đấu nối hệ thống điện công nghiệp mà không qua đào tạo chuyên môn thường dẫn đến những sai sót kỹ thuật nghiêm trọng. Thiết bị nấu phở bằng điện vận hành liên tục với công suất lớn, đòi hỏi hệ thống cấp nguồn và điều khiển phải đạt chuẩn an toàn tuyệt đối.

Những sai sót phổ biến khi tự đấu tủ điện

Trong quá trình tiếp nhận xử lý sự cố cho hàng trăm cơ sở kinh doanh, Phan Nguyên nhận thấy người dùng khi tự thao tác thường gặp các lỗi kỹ thuật cơ bản sau:

Chọn sai dung lượng Aptomat (Aptomat quá tải hoặc quá nhỏ): Việc chọn Aptomat có dòng định mức không phù hợp với tổng công suất thanh nhiệt khiến thiết bị nhảy CB liên tục hoặc không kịp ngắt khi xảy ra hiện tượng quá tải.
Sử dụng dây dẫn không đủ tiết diện: Sử dụng dây điện quá nhỏ so với dòng điện thực tế làm đường dây bị nóng chảy vỏ cách điện, gây chập cháy ngầm trong tường hoặc trong vỏ tủ.
Thiếu rơ le nhiệt và cảm biến chuẩn: Lắp đặt thiếu rơ le bảo vệ hoặc chọn sai cảm biến nhiệt độ khiến tủ điện không thể tự động ngắt khi nồi cạn nước, dẫn đến cháy hỏng bộ phận mayso đun nấu.
Đấu sai hoặc bỏ qua hệ thống tiếp địa: Đây là lỗi nguy hiểm nhất. Khi bỏ qua dây tiếp địa (GND), mọi rò rỉ điện từ thanh nhiệt hay vỏ tủ sẽ truyền trực tiếp qua người vận hành khi chạm vào thiết bị.

Hậu quả khi tủ điện lắp sai kỹ thuật

Những sai sót kể trên không chỉ gây thiệt hại về tài sản mà còn đe dọa trực tiếp đến tính mạng con người và hoạt động kinh doanh:

Nguy cơ cháy nổ và rò điện: Điện áp 220V hoặc 380V kết hợp với môi trường nhà bếp ẩm ướt, nhiều dầu mỡ là tác nhân hàng đầu gây ra các sự cố phóng điện, giật điện cực kỳ nguy hiểm.
Giảm tuổi thọ thiết bị đun nấu: Dòng điện không ổn định, đóng ngắt chập chờn khiến thanh nhiệt bị sốc nhiệt liên tục, làm giảm 50% tuổi thọ làm việc của nồi.
Lãng phí điện năng tiêu thụ: Khi chiết áp hoặc rơ le nhiệt làm việc sai lệch, nồi phở phải hoạt động ở công suất tối đa liên tục mà không thể tự động chuyển sang chế độ ủ nhiệt lăn tăn, làm tăng đột biến hóa đơn tiền điện hằng tháng.

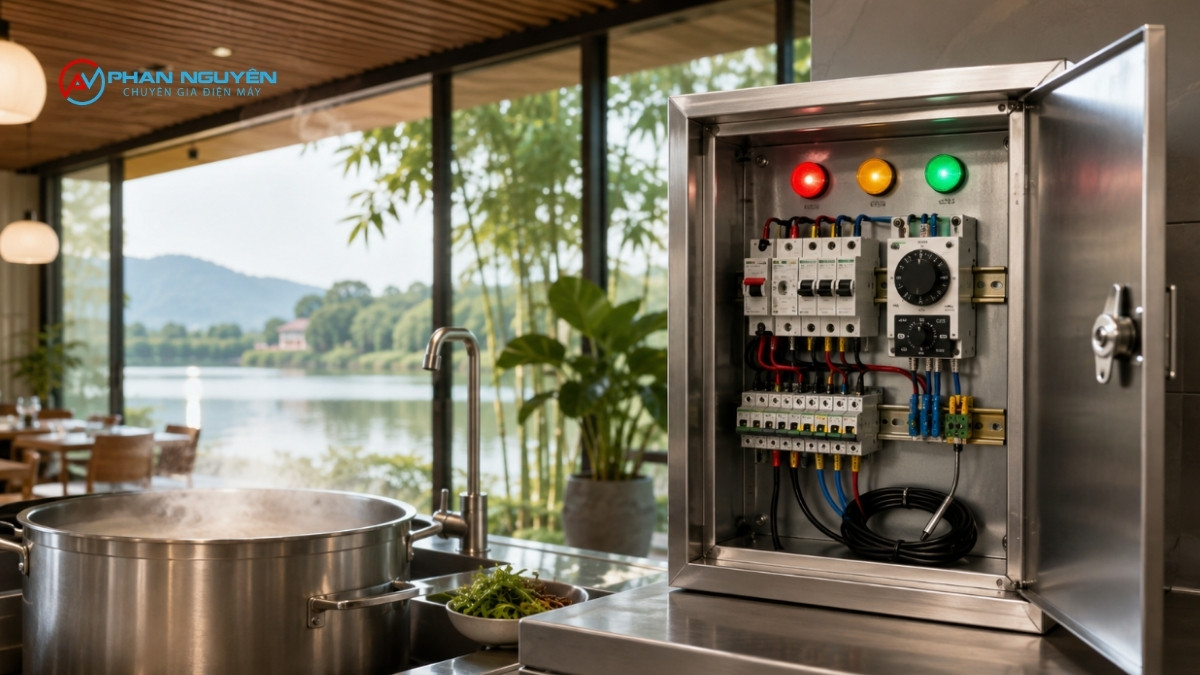

Cấu Tạo Một Tủ Điện Điều Chỉnh Nồi Phở Đạt Chuẩn

Một tủ điện điều khiển nồi phở tiêu chuẩn công nghiệp phải được cấu thành từ các linh kiện chất lượng cao, sắp xếp khoa học theo sơ đồ nguyên lý mạch động lực và mạch điều khiển rõ ràng.

Aptomat và thiết bị bảo vệ quá tải

Aptomat (Cầu giao tự động) đóng vai trò là lớp bảo vệ đầu tiên và quan trọng nhất cho toàn bộ hệ thống điện của nồi phở.

Aptomat chống giật (ELCB/RCBO): Thiết bị có khả năng tự động ngắt nguồn điện cực nhanh (trong vòng 0,03 giây) ngay khi phát hiện dòng rò đạt ngưỡng 30mA, bảo vệ an toàn tối đa cho người dùng.
Aptomat khối (MCCB) hoặc Aptomat tép (MCB): Được tính toán dòng định mức dựa trên công suất nồi (ví dụ: Nồi 6kW dùng 1 pha 220V cần Aptomat từ 32A đến 40A) nhằm bảo vệ ngắn mạch và quá tải.

Rơ le nhiệt, cảm biến nhiệt, chiết áp điều chỉnh nhiệt độ

Hệ thống điều khiển nhiệt độ là “bộ não” giúp người dùng tùy chỉnh độ sôi của nước dùng một cách chính xác.

Rơ le nhiệt (Thermostat): Linh kiện tự động ngắt mạch điện khi nhiệt độ nước đạt mức cài đặt (từ 30 đến 110 độ C) và tự động bật lại khi nhiệt độ giảm xuống.
Cảm biến nhiệt độ (Đầu dò nhiệt): Đầu dò bằng inox 304 chống ăn mòn, cắm trực tiếp vào lòng nồi để truyền tín hiệu nhiệt độ thực tế về bộ điều khiển với sai số cực thấp.
Chiết áp / Bo mạch điều chỉnh công suất (SSRs / Điều tốc): Cho phép người nấu chủ động tăng giảm công suất thanh nhiệt, duy trì trạng thái nước sôi lăn tăn không bị đục nước hay trào mầm.

Vỏ tủ, cầu đấu và hệ thống đèn báo trạng thái

Phần vỏ và phụ kiện kết nối đảm bảo tính thẩm mỹ, độ bền cơ học và sự thuận tiện trong thao tác vận hành hàng ngày.

Vỏ tủ điện: Thường làm bằng thép sơn tĩnh điện chống gỉ hoặc inox 201/304 dày dặn, cách điện an toàn, đạt tiêu chuẩn chống nước IP54 cho môi trường nhà bếp.
Hệ thống đèn báo: Đèn nguồn (màu đỏ) báo trạng thái có điện lưới, đèn hoạt động (màu xanh/vàng) báo trạng thái thanh nhiệt đang đun nấu.
Cầu đấu dây (Domino) và phíp cách điện: Giúp cố định các đầu dây nguồn ra/vào chắc chắn, tránh hiện tượng mô-vê đánh lửa gây chập cháy.

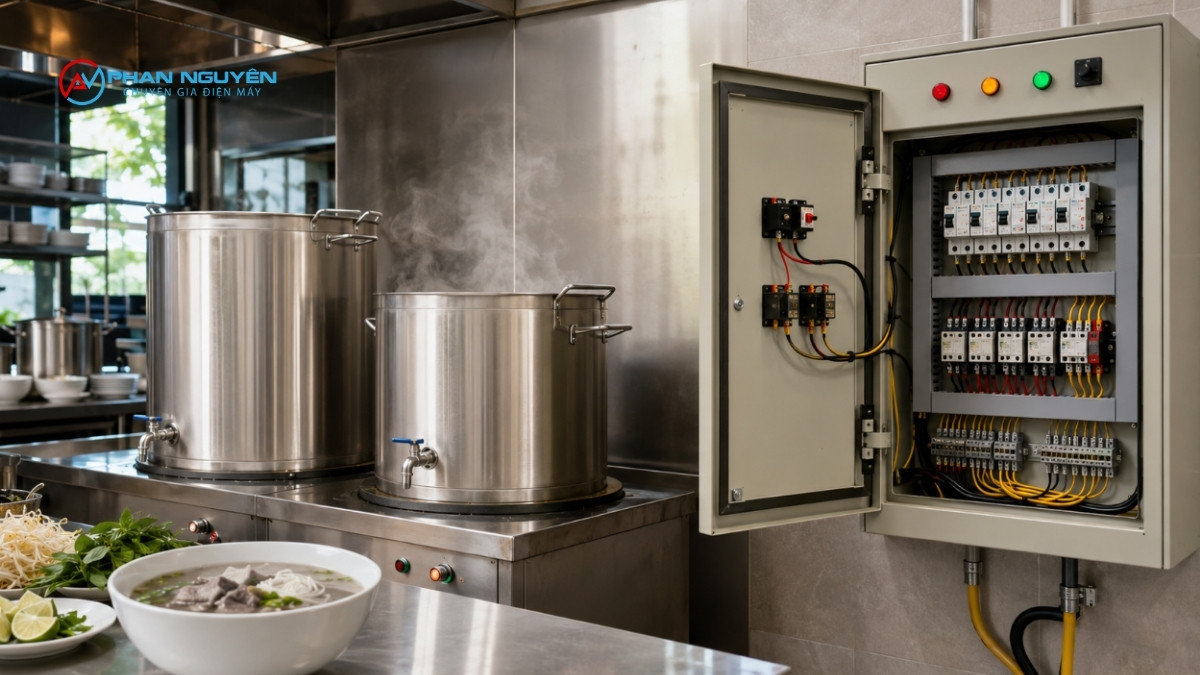

Quy Trình Lắp Đặt Tủ Điện Điều Chỉnh Nồi Phở

Nhằm đảm bảo chất lượng kỹ thuật cao nhất và minh bạch trong thi công, quy trình lắp tủ điện điều chỉnh nồi phở tại Điện Máy Phan Nguyên được thực hiện qua 3 bước chuẩn hóa nghiêm ngặt.

Bước 1: Khảo sát công suất nồi và lên sơ đồ lắp đặt

Trước khi tiến hành đấu nối, kỹ thuật viên Phan Nguyên luôn thực hiện khảo sát chi tiết nguồn điện tại cơ sở kinh doanh của khách hàng.

Kiểm tra tổng công suất thanh nhiệt (ví dụ: Nồi hầm xương 80L công suất 6kW, nồi nước dùng 50L công suất 4kW).
Đo đạc điện áp nguồn cấp (1 pha 220V hay 3 pha 380V) và kiểm tra khả năng chịu tải của đường dây tổng.
Thiết kế sơ đồ nguyên lý mạch điện chi tiết, lựa chọn tiết diện dây dẫn theo tiêu chuẩn Bộ Công Thương và quy chuẩn kỹ thuật quốc gia về an toàn điện TCVN.

Bước 2: Thi công đấu nối mạch động lực – mạch điều khiển – tiếp địa

Sau khi thống nhất sơ đồ, quá trình lắp ráp tủ điện được thực hiện tỉ mỉ tại xưởng hoặc trực tiếp tại địa điểm của khách hàng.

Đấu nối mạch động lực: Dùng dây đồng nhiều sợi bọc nguồn chịu nhiệt, bấm đầu cốt (Core ferrules) chắc chắn cho từng vị trí cầu đấu, Aptomat và khởi động từ.
Đấu nối mạch điều khiển: Tách biệt mạch điều khiển khỏi mạch động lực, đi dây gọn gàng trong ghen bán nguyệt hoặc máng nhựa chống cháy.
Kết nối cảm biến nhiệt và dây tiếp địa: Lắp đầu dò nhiệt vào vị trí chuẩn xác trên thân nồi, đấu nối dây tiếp địa độc lập từ vỏ tủ điện xuống cọc đất tiêu chuẩn.

Bước 3: Chạy thử tải thực tế và cân chỉnh trước khi bàn giao

Sau khi hoàn tất đấu nối, kỹ thuật viên tiến hành quy trình kiểm thử toàn diện trước khi đưa tủ điện vào vận hành chính thức.

Đo kiểm trở kháng cách điện và kiểm tra rò rỉ điện bằng thiết bị đo chuyên dụng.
Cấp điện nguồn, kiểm tra dòng vận hành thực tế bằng ampe kìm xem có đúng thông số định mức của thanh nhiệt hay không.
Chạy thử nồi phở đầy nước trong 30-45 phút để cân chỉnh dải nhiệt độ của rơ le, test tính năng tự động ngắt khi đạt nhiệt độ và thử nghiệm nút ngắt khẩn cấp.

Bạn đang cần tư vấn giải pháp lắp tủ điện điều chỉnh nồi phở an toàn, tối ưu chi phí điện?

Liên hệ ngay với đội ngũ kỹ thuật viên của Điện Máy Phan Nguyên qua hotline hoặc zalo để được hỗ trợ khảo sát và nhận báo giá chi tiết trong ngày!

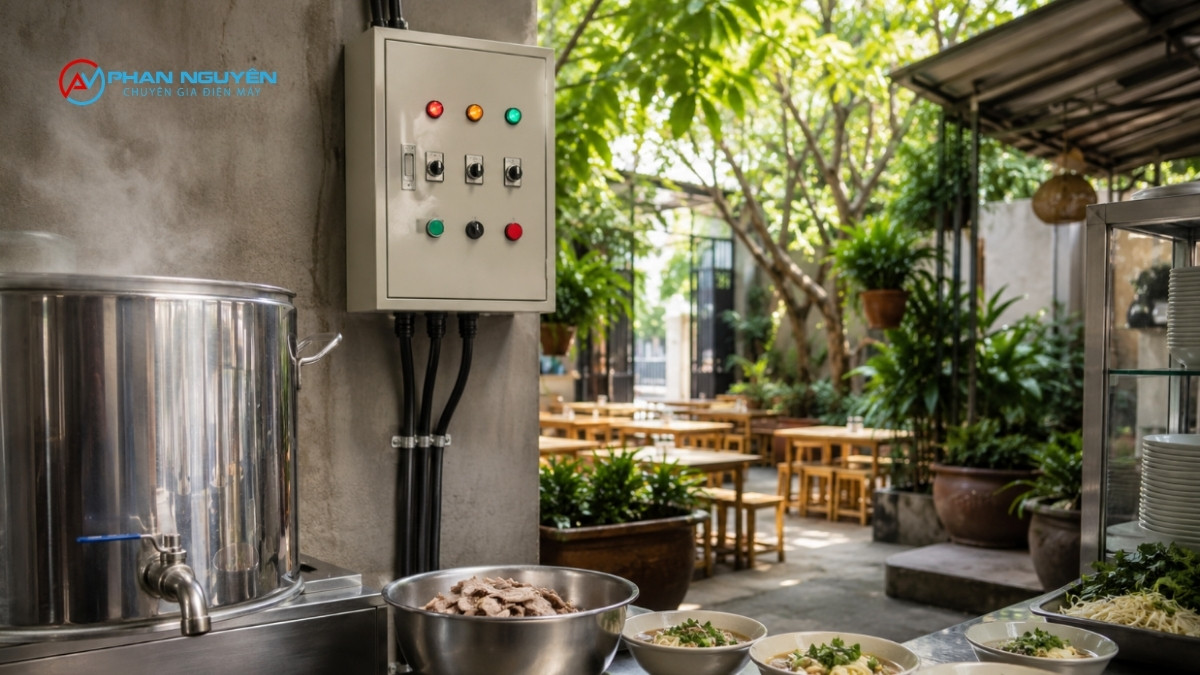

Khi Nào Quán Phở Cần Lắp Mới Hoặc Nâng Cấp Tủ Điện Điều Khiển

Tủ điện điều khiển độc lập là mắt xích quan trọng giúp hiện đại hóa quy trình đun nấu. Dưới đây là những trường hợp thực tế chủ quán cần xem xét việc lắp tủ điện điều chỉnh nồi phở:

Nồi mới mua chưa có tủ điện đi kèm

Nhiều dòng nồi phở công nghiệp nhập khẩu hoặc nồi gia công theo yêu cầu chỉ có sẵn thân nồi và thanh nhiệt, chưa tích hợp hệ thống điều khiển rời. Việc lắp bổ sung một tủ điện điều khiển treo tường giúp người dùng thao tác dễ dàng, tránh việc phải cúi người chỉnh núm vặn dưới chân nồi ẩm ướt, đồng thời tăng độ bền cho các linh kiện điện.

Tủ điện cũ xuống cấp, hay nhảy aptomat

Sau thời gian dài sử dụng trong môi trường nhiệt độ cao và độ ẩm lớn, tủ điện cũ thường gặp tình trạng:

Chiết áp bị chập chờn, không điều chỉnh được công suất.
Aptomat liên tục bị nhảy dù nồi vẫn hoạt động bình thường (do CB bị lão hóa nhiệt).
Đèn báo hỏng, dây dẫn bên trong bị chai cứng, giòn gãy. Nâng cấp tủ điện mới lúc này là giải pháp cần thiết để tránh làm gián đoạn việc kinh doanh do sự cố gián đoạn điện đột ngột.

Nâng công suất lên nồi công nghiệp hoặc chuyển sang điện 3 pha

Khi quán ăn mở rộng quy mô, thay thế nồi dung tích nhỏ bằng nồi công nghiệp (trên 100 lít) hoặc chuyển đổi nguồn điện từ 1 pha 220V sang 3 pha 380V, tủ điện cũ sẽ không còn đáp ứng đủ khả năng chịu tải. Việc thiết kế và lắp tủ điện điều chỉnh nồi phở chuẩn 3 pha giúp chia đều tải giữa các pha, giảm dòng điện chạy qua mỗi đường dây, chống sụt áp và tiết kiệm đáng kể chi phí điện hàng tháng.

Cam Kết Dịch Vụ Khi Lắp Tủ Điện Nồi Phở Tại Phan Nguyên

Điện Máy Phan Nguyên khẳng định vị thế đơn vị cung cấp giải pháp thiết bị nhà bếp hàng đầu với những cam kết chất lượng dịch vụ vượt trội:

Linh kiện chính hãng: Toàn bộ Aptomat, khởi động từ, rơ le nhiệt, chiết áp đều nhập khẩu từ các thương hiệu uy tín (LS, Schneider, Chint, Omron), có đầy đủ chứng nhận CO/CQ.
Thợ kỹ thuật giàu kinh nghiệm: Đội ngũ thợ điện công nghiệp tay nghề cao, am hiểu sâu về các lỗi kỹ thuật thường gặp để đưa ra phương án lắp đặt tối ưu nhất.
Bảo hành dài hạn minh bạch: Bảo hành tận nơi từ 12 đến 24 tháng cho toàn bộ hệ thống tủ điện. Đổi mới linh kiện ngay nếu phát sinh lỗi từ nhà sản xuất.
Đầy đủ hóa đơn VAT: Hỗ trợ xuất hóa đơn giá trị gia tăng (VAT) và cung cấp đầy đủ chứng từ thanh toán cho các công ty, chuỗi nhà hàng, bếp ăn tập thể.

Ngoài ra, nếu hệ thống nồi phở hiện tại của bạn đang gặp hư hỏng, bạn có thể tham khảo các lỗi thường gặp ở nồi nấu phở để kịp thời phát hiện và xử lý.

Với các sự cố phức tạp, chúng tôi cung cấp dịch vụ sửa nồi nấu phở điện tại Hà Nội tận nơi nhanh chóng. Quý khách hàng cũng có thể xem trực tiếp bảng giá tham khảo sửa nồi nấu phở trên hệ thống website chính thức của chúng tôi.

Câu Hỏi Thường Gặp Về Lắp Tủ Điện Điều Chỉnh Nồi Phở

Chi phí lắp đặt tủ điện nồi phở được tính như thế nào?

Chi phí trọn gói cho việc lắp tủ điện điều chỉnh nồi phở phụ thuộc vào 3 yếu tố chính:

Tổng công suất nồi (kW): Công suất càng lớn đòi hỏi Aptomat, khởi động từ và dây dẫn chịu tải lớn hơn, chi phí vật tư sẽ cao hơn.
Loại nguồn điện: Tủ điện 3 pha có cấu tạo phức tạp hơn tủ điện 1 pha.
Thương hiệu linh kiện: Tủ điện sử dụng linh kiện Hàn Quốc/Châu Âu (LS, Schneider) có chi phí cao hơn linh kiện tiêu chuẩn nhưng mang lại độ bền và độ an toàn vượt trội.

Thông thường, mức giá trọn gói thiết kế và lắp đặt dao động từ 1.200.000 VNĐ đến 3.500.000 VNĐ tùy cấu hình cụ thể.

Nên chọn tủ điện rời treo tường hay loại tủ điện tích hợp liền thân nồi?

Chuyên gia kỹ thuật luôn khuyến nghị khách hàng sử dụng tủ điện rời treo tường.

Tủ điện rời được treo ở vị trí khô ráo, thoáng mát trên tường (cách mặt đất 1.4m – 1.6m), hoàn toàn tách biệt khỏi nước xịt rửa và mỡ bắn khi vệ sinh nồi.
Linh kiện trong tủ điện rời không bị ảnh hưởng bởi nhiệt độ tỏa ra từ thân nồi, giúp tăng tuổi thọ thiết bị gấp 2 đến 3 lần so với hệ thống điện đặt dưới đáy nồi.

Tự lắp tủ điện có ảnh hưởng đến chế độ bảo hành của nồi phở không?

Có. Đa số các đơn vị sản xuất và phân phối nồi phở sẽ từ chối bảo hành đối với các trường hợp thanh nhiệt bị cháy hoặc biến dạng do tự ý đấu nối sai sơ đồ, sử dụng tủ điện không đạt thông số kỹ thuật hoặc không lắp thiết bị bảo vệ quá tải.

Nồi phở công nghiệp 3 pha lắp tủ điện có khác nồi 1 pha không?

Thiết kế tủ điện 3 pha phức tạp hơn rất nhiều so với tủ điện 1 pha dân dụng.

Tủ điện 1 pha (220V): Sử dụng 1 dây nóng và 1 dây nguội, các thanh nhiệt được đấu song song.
Tủ điện 3 pha (380V): Cần sử dụng Aptomat 3 pha, hệ thống rơ le/khởi động từ 3 pha và phải tính toán chia đều công suất các thanh nhiệt lên 3 pha (pha A, pha B, pha C) để tránh lệch pha gây sụt áp đường dây.

Kết Luận

Một hệ thống tủ điện điều khiển đạt chuẩn không chỉ giúp quán phở vận hành trơn tru, tiết kiệm điện năng mà còn là lớp lá chắn bảo vệ an toàn tối đa cho người lao động. Việc tự đấu nối khi không có chuyên môn ẩn chứa rất nhiều nguy cơ tiềm ẩn về rò điện và cháy nổ.

Nếu bạn đang có nhu cầu lắp tủ điện điều chỉnh nồi phở mới hoặc nâng cấp hệ thống điện cũ, hãy liên hệ ngay với Điện Máy Phan Nguyên để được hỗ trợ tận tình bởi đội ngũ kỹ thuật viên giàu kinh nghiệm.
