Bạn đang tìm nơi bán linh kiện và mạch điện điều khiển tủ rượu chính hãng để khắc phục tình trạng tủ rượu vang không lạnh, đơ phím bấm, hoạt động chập chờn hay phát ra tiếng kêu bất thường? Việc lựa chọn đúng linh kiện tủ rượu, đặc biệt là bo mạch điều khiển, relay và cảm biến nhiệt độ phù hợp với từng model, có vai trò quan trọng giúp thiết bị vận hành ổn định và duy trì nhiệt độ bảo quản rượu chính xác.

Điện Máy Phan Nguyên cung cấp đa dạng linh kiện thay thế cho nhiều dòng tủ rượu của Vintec, Kadeka, Sumikura, Bosch, Sanden Intercool, Klarstein, Adande, Casper…, hỗ trợ khách hàng tra cứu đúng mã linh kiện và lựa chọn sản phẩm phù hợp với thiết bị nhanh chóng, đảm bảo yêu cầu kỹ thuật.

Linh Kiện Tủ Rượu Là Gì? Phân Biệt Với Phụ Kiện Trang Trí Tủ Rượu

Linh kiện tủ rượu là tập hợp các bộ phận điện, điện tử và cơ khí trực tiếp tham gia vào quá trình vận hành, điều khiển nhiệt độ, lưu thông không khí và duy trì độ ẩm bên trong tủ bảo quản rượu vang. Các linh kiện này đóng vai trò nòng cốt quyết định khả năng làm lạnh và độ bền của thiết bị.

Trên thị trường hiện nay, nhiều người tiêu dùng thường nhầm lẫn giữa “linh kiện điện tử” và “phụ kiện trang trí”. Việc phân biệt rõ hai khái niệm này giúp bạn tìm đúng sản phẩm cần mua và tránh mất thời gian tìm kiếm sai danh mục.

Tóm tắt phân biệt nhanh giữa linh kiện điện tử và phụ kiện trang trí:

Tiêu chí	Linh kiện điện tử điều khiển tủ rượu	Phụ kiện trang trí tủ rượu
Bản chất	Bộ phận kỹ thuật, điện tử, cơ khí	Vật dụng trang trí, bài trí không gian
Chức năng	Điều khiển vận hành, làm lạnh, cảm biến	Tăng tính thẩm mỹ, lưu trữ chai rượu
Sản phẩm tiêu biểu	Bo mạch, relay, cảm biến nhiệt, tụ điện, quạt	Kệ gỗ mun, giá treo ly, đèn LED trang trí, khay nhôm
Ảnh hưởng vận hành	Tủ ngừng hoạt động hoặc báo lỗi nếu hỏng	Không ảnh hưởng đến khả năng làm lạnh của tủ

Lưu ý kỹ thuật: Nếu tủ rượu của bạn gặp tình trạng không lạnh, mất nguồn hoặc báo lỗi nhấp nháy trên màn hình, vấn đề nằm ở hệ thống linh kiện và mạch điện điều khiển tủ rượu, hoàn toàn không liên quan đến các cấu kiện trang trí bên ngoài.

Các nhóm linh kiện điện tử chính trong tủ rượu

Một hệ thống tủ bảo quản rượu vang tiêu chuẩn được cấu thành từ 5 nhóm linh kiện điện tử tủ rượu cốt lõi sau đây:

Bo mạch điều khiển (PCB): “Bộ não” trung tâm tiếp nhận tín hiệu, xử lý thuật toán nhiệt độ và cấp lệnh cho toàn bộ hệ thống.
Relay (Rơ le): Bộ phận đóng ngắt dòng điện tự động cho máy nén (block) và quạt tản nhiệt.
Cảm biến nhiệt độ (NTC Sensor): Đo lường nhiệt độ thực tế trong khoang tủ và gửi tín hiệu về bo mạch.
Tụ điện (Capacitor): Tích trữ và cung cấp dòng điện khởi động cho motor quạt và máy nén.
Motor quạt tản nhiệt: Lưu thông luồng khí lạnh đều khắp các kệ gỗ và tản nhiệt cho dàn nóng.

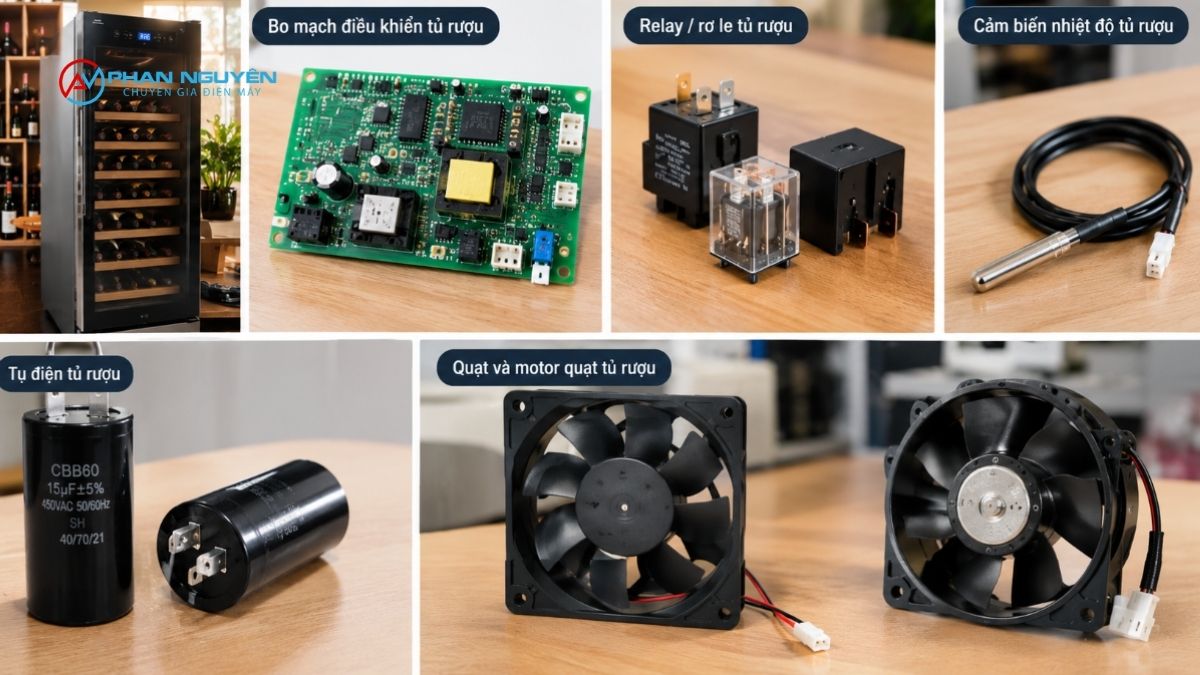

Danh Mục Linh Kiện Tủ Rượu Đang Cung Cấp

Địa điểm bán linh kiện và mạch điện điều khiển tủ rượu của chúng tôi duy trì kho hàng đa dạng, sẵn sàng đáp ứng nhu cầu thay thế cấp bách cho cả dòng tủ rượu gia đình và tủ rượu thương mại.

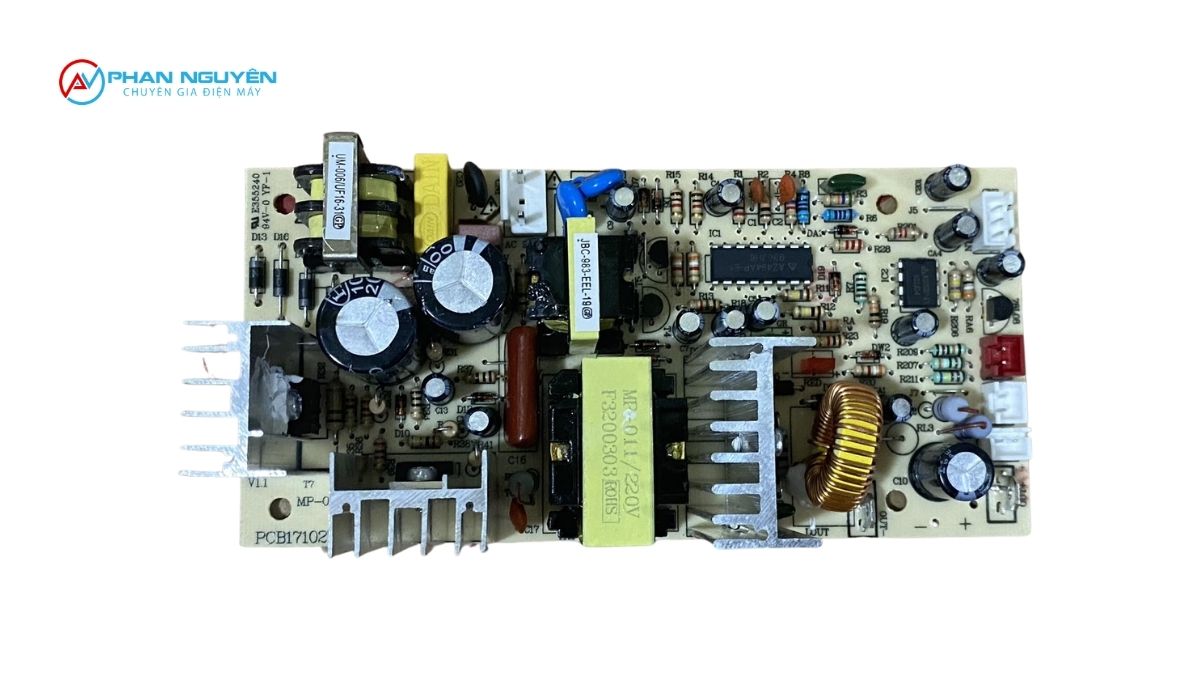

Bo mạch điều khiển tủ rượu (bo mạch tủ rượu / bảng mạch tủ rượu)

Bo mạch tủ rượu là trung tâm điều khiển điện tử, chịu trách nhiệm quản lý nguồn điện, điều chỉnh nhiệt độ cài đặt, hiển thị màn hình LED và điều khiển chu kỳ làm lạnh.

Dấu hiệu hư hỏng: Tủ rượu mất nguồn hoàn toàn, màn hình hiển thị chập chờn, phím bấm cảm ứng không phản hồi, tủ liên tục báo lỗi (mã lỗi E1, E2, E3…) hoặc không cấp điện cho máy nén.
Dòng tủ tương thích: Cung cấp đầy đủ mạch điều khiển tủ rượu vang 1 dàn lạnh và 2 dàn lạnh (độc lập 2 vùng nhiệt độ) cho các hãng Vintec, Kadeka, Bosch, Electrolux.
Giá tham khảo: 650.000 VNĐ – 1.850.000 VNĐ (tùy thuộc vào model và chuẩn bo mạch).

Relay / rơ le tủ rượu (relay khởi động quạt, rơ le khởi động block)

Relay tủ rượu (rơ le) là công tắc điện tử điều khiển bằng dòng điện, có nhiệm vụ bảo vệ và đóng ngắt mạch điện cấp cho quạt tản nhiệt hoặc máy nén khi đạt đủ nhiệt độ cài đặt.

Dấu hiệu hư hỏng: Tủ rượu phát ra tiếng kêu “tạch tạch” liên tục nhưng block không khởi động được, rơ le khởi động quạt mạch điện tử bị cháy cuộn dây khiến quạt không quay, hoặc tủ bị chập chờn lúc chạy lúc dừng.
Chủng loại phân phối: Relay khởi động quạt tủ rượu dạng 3 chân, 4 chân, rơ le nhiệt bảo vệ quá dòng (PTC overload relay) chính hãng.
Giá tham khảo: 120.000 VNĐ – 350.000 VNĐ.

Cảm biến nhiệt độ tủ rượu (cảm biến tủ rượu)

Cảm biến nhiệt độ tủ rượu (đầu dò nhiệt NTC) là linh kiện có điện trở thay đổi theo nhiệt độ, giúp bo mạch nhận biết chính xác độ lạnh bên trong khoang chứa rượu.

Dấu hiệu hư hỏng: Tủ rượu bị đóng tuyết dày đặc ở dàn lạnh, nhiệt độ hiển thị trên màn hình sai lệch hoàn toàn so với nhiệt độ thực tế (ví dụ: nhiệt độ thực tế là 18°C nhưng màn hình báo 5°C), hoặc máy nén chạy liên tục không ngắt gây tốn điện.
Tầm quan trọng: Rượu vang rất nhạy cảm với nhiệt độ. Nếu cảm biến tủ rượu hỏng, chất lượng rượu vang sẽ bị suy giảm nghiêm trọng do nhiệt độ dao động quá mức tiêu chuẩn (12°C – 16°C).
Giá tham khảo: 150.000 VNĐ – 280.000 VNĐ.

Tụ điện tủ rượu

Tụ điện tủ rượu là linh kiện tích trữ năng lượng dưới dạng điện trường, hỗ trợ tạo mô-men quay ban đầu để khởi động máy nén và motor quạt.

Dấu hiệu hư hỏng: Tụ bị phồng đít, chảy dầu, giảm dung lượng (đo bằng đồng hồ dung lượng nén thấy chỉ số uF giảm sâu), máy nén chỉ gầm lên chứ không quay được.
Chủng loại: Tụ ngậm, tụ khởi động dung lượng từ 1.5uF đến 15uF đạt chuẩn chịu nhiệt và chống cháy nổ.
Giá tham khảo: 80.000 VNĐ – 200.000 VNĐ.

Quạt và motor quạt tủ rượu

Quạt tủ rượu có nhiệm vụ đưa luồng khí lạnh tuần hoàn đều qua từng dải kệ gỗ và đẩy hơi nóng ra khỏi dàn nóng phía sau tủ.

Dấu hiệu hư hỏng: Tủ phát ra tiếng ồn rên rỉ lớn khi hoạt động, nhiệt độ tầng trên và tầng dưới lệch nhau rõ rệt, quạt bị kẹt cốt hoặc mòn bạc đạn.
Chủng loại: Quạt sóc, quạt tản nhiệt DC 12V, DC 24V hoặc AC 220V độ ồn siêu thấp (dưới 35dB) chuyên dụng cho tủ rượu.
Giá tham khảo: 220.000 VNĐ – 550.000 VNĐ.

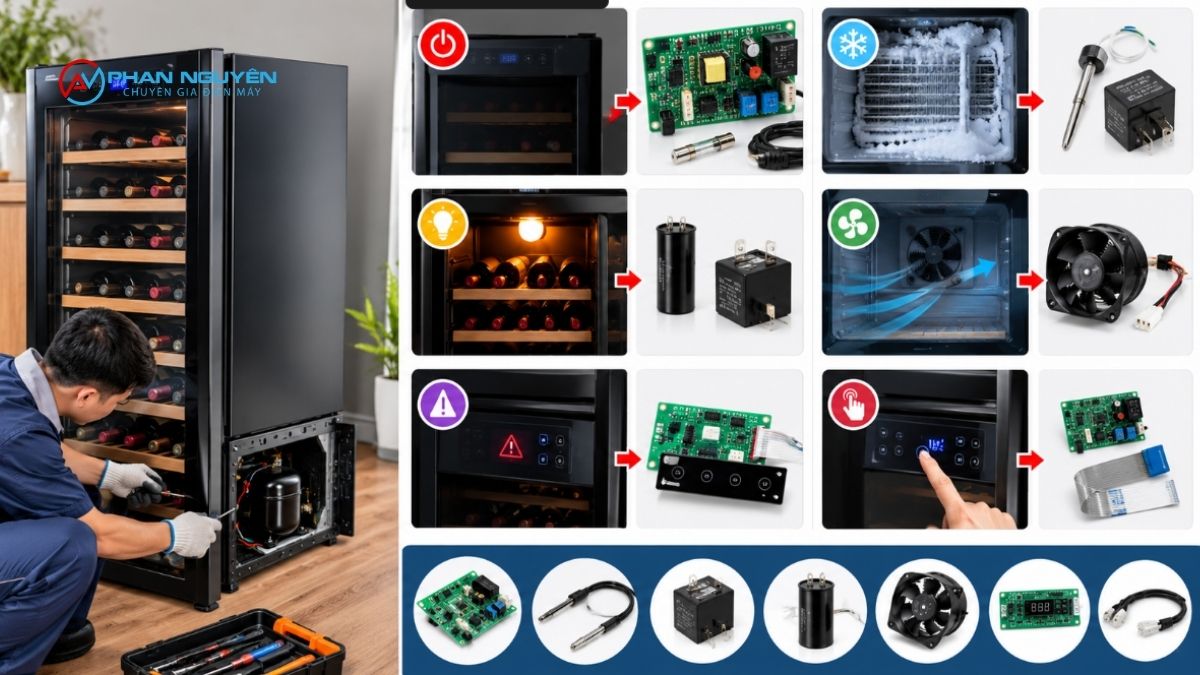

Bảng Tra Nhanh: Dấu Hiệu Lỗi Tủ Rượu Tương Ứng Với Linh Kiện Cần Thay

Để giúp bạn tiết kiệm thời gian chẩn đoán, bảng tổng hợp dưới đây liên kết trực tiếp giữa triệu chứng hư hỏng thực tế và linh kiện điện tử nghi ngờ cần kiểm tra hoặc thay thế.

Triệu chứng vận hành thực tế	Nguyên nhân kỹ thuật dự đoán	Linh kiện cần kiểm tra / thay thế
Tủ không vào điện, màn hình tối đen	Mất nguồn bo mạch, cháy cầu chì, đứt dây nguồn	Bo mạch tủ rượu, dây nguồn, cầu chì bảo vệ
Tủ chạy liên tục không ngắt, đóng tuyết	Cảm biến báo sai chỉ số, rơ le dính tiếp điểm	Cảm biến nhiệt độ tủ rượu, relay tủ rượu
Đèn vẫn sáng nhưng tủ không lạnh	Máy nén không khởi động, tụ hỏng, rơ le hỏng	Tụ điện tủ rượu, rơ le khởi động block
Tủ lạnh kém, nhiệt độ phân bổ không đều	Quạt đảo gió hỏng, motor quạt yếu	Motor quạt tủ rượu, dây cấp nguồn quạt
Tủ kêu “tạch tạch”, sập nguồn liên tục	Mạch bảo vệ quá dòng ngắt, chập bo điều khiển	Rơ le khởi động quạt mạch điện tử, bo nguồn
Phím cảm ứng không bấm được, báo mã lỗi	Mạch phím đơ, lỗi vi xử lý tín hiệu	Bảng điều khiển phím bấm, mạch điện tử tủ rượu

Lời khuyên chuyên môn: Bảng tra cứu trên cung cấp định hướng ban đầu. Trước khi quyết định mua hàng, bạn nên sử dụng đồng hồ đo điện áp và điện trở để xác định chính xác linh kiện đã hỏng hoàn toàn hay chỉ bị lỏng jack cắm.

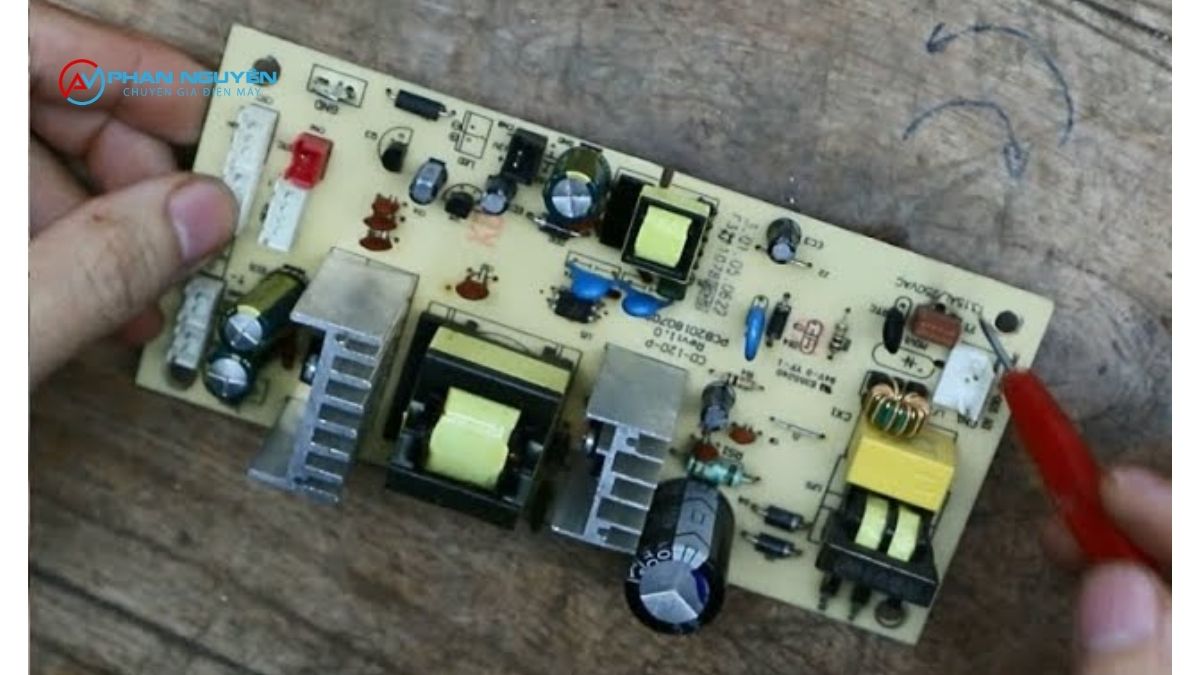

Hướng Dẫn Kiểm Tra Và Xác Định Đúng Linh Kiện Tủ Rượu Cần Thay

Việc tự kiểm tra mạch điện tủ rượu giúp người dùng chủ động đánh giá tình trạng thiết bị. Tuy nhiên, quy trình này yêu cầu sự cẩn trọng tuyệt đối về an toàn điện.

Dụng cụ cần chuẩn bị trước khi kiểm tra

Đồng hồ vạn năng (VOM): Dùng để đo điện áp AC/DC, đo điện trở (Ohm) và kiểm tra thông mạch.
Tua vít cách điện: Tua vít 4 cạnh và 2 cạnh cỡ trung.
Băng keo điện và kềm cắt: Sử dụng khi xử lý mối nối.
Găng tay bảo hộ cách điện: Đảm bảo an toàn tuyệt đối trong quá trình thao tác.

Các bước đo kiểm cơ bản (An toàn điện)

Thực hiện quy trình kiểm tra theo đúng 4 bước tiêu chuẩn sau:

Ngắt hoàn toàn nguồn điện: Rút phích cắm tủ rượu ra khỏi ổ điện ít nhất 10 phút trước khi tháo vách ngăn kỹ thuật để tụ điện xả hết điện năng còn lưu giữ.
Tháo vách bảo vệ bo mạch: Dùng tua vít tháo hộp nhựa bảo vệ mạch điện điều khiển tủ rượu ở phía sau tủ.
Đo kiểm tra cảm biến nhiệt độ: Tháo jack cắm cảm biến khỏi bo mạch. Cắm 2 đầu kim đo của đồng hồ vạn năng (thang đo Ohm) vào 2 chân cảm biến. Nhúng đầu cảm biến vào cốc nước đá; nếu trị số điện trở thay đổi mượt mà theo nhiệt độ (thường tăng lên khi lạnh), cảm biến còn tốt. Nếu điện trở bằng 0 hoặc vô cực, cảm biến đã hỏng.
Đo rơ le và tụ điện: Dùng đồng hồ kiểm tra cuộn dây rơ le xem có bị đứt hay không. Đối với tụ điện, kiểm tra xem tụ có bị phồng rộp vỏ ngoài hoặc chập mạch hay không.

Khi nào nên tự thay, khi nào cần hỗ trợ kỹ thuật?

Trường hợp có thể tự thay: Các linh kiện dạng cắm giắc sẵn như cảm biến nhiệt độ, quạt tản nhiệt, rơ le chân cắm chuẩn. Bạn chỉ cần chụp ảnh lại vị trí dây cũ, tháo ra và cắm linh kiện mới vào đúng vị trí.
Trường hợp cần hỗ trợ kỹ thuật: Khi thay thế bo mạch tủ rượu đa năng cần cài đặt lại thông số, hoặc khi thay mạch tủ rượu có mối hàn phức tạp. Việc can thiệp sai kỹ thuật có thể gây chập cháy lan sang các linh kiện khác.

Ngoài việc cung cấp linh kiện tủ rượu, Phan Nguyên có triển khai dịch vụ sửa tủ rượu vang chuyên nghiệp tận tâm, khách hàng có thể tham khảo.

Khu vực Hà Nội, xem chi tiết tại đây: Sửa tủ rượu vang tại nhà hà nội.

Cách Chọn Đúng Linh Kiện Theo Model/Hãng Tủ Rượu

Mỗi dòng tủ bảo quản rượu vang sử dụng hệ thống mạch điện và linh kiện có thông số kỹ thuật khác nhau. Để mua đúng sản phẩm, bạn cần lưu ý các bước xác định sau:

Quan sát tem nhãn Model (Rating Label): Tem nhãn thường được dán ở mặt sau tủ, bên trong hông khoang lạnh hoặc bên dưới chân tủ. Tem này cung cấp chính xác mã Model (VD: V190SG2E, KWC-125A…), điện áp sử dụng và công suất.
Phân biệt tủ 1 vùng nhiệt và 2 vùng nhiệt: Tủ rượu 2 vùng nhiệt độ (Dual Zone) sử dụng mạch điện điều khiển tủ rượu phức tạp hơn với 2 đầu cảm biến nhiệt độ và hệ thống van tiết lưu/quạt kép. Linh kiện của tủ 1 vùng nhiệt thường không thể dùng chung cho tủ 2 vùng nhiệt.
Chụp ảnh linh kiện cũ: Tháo linh kiện hỏng và chụp rõ các thông số in trên thân linh kiện (ví dụ: trị số uF trên tụ, điện áp VDC trên quạt, mã số in trên bo mạch).

Khi liên hệ mua hàng, bạn chỉ cần gửi hình ảnh tem model hoặc hình ảnh linh kiện cũ qua Zalo/Hotline. Đội ngũ kỹ thuật sẽ tra cứu catalogue chính hãng để xuất kho đúng chính xác 100% linh kiện bạn cần.

→ Ngoài linh kiện máy tủ rượu, chúng tôi còn cung cấp nhiều linh kiện khác nữa: linh kiện máy làm đá,…

Vì Sao Nên Mua Linh Kiện Tủ Rượu Tại Điện Máy Phan Nguyên

Trên thị trường hiện nay có nhiều nơi bán linh kiện trôi nổi không rõ nguồn gốc, dễ gây nguy cơ cháy nổ thiết bị. Điện Máy Phan Nguyên tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và bán linh kiện và mạch điện điều khiển tủ rượu chất lượng cao với những cam kết vượt trội:

100% Linh kiện chuẩn kỹ thuật: Mọi sản phẩm linh kiện tủ rượu từ bo mạch, cảm biến đến rơ le đều qua khâu kiểm định chất lượng gắt gao trước khi nhập kho.
Chính sách bảo hành minh bạch: Bảo hành đổi mới từ 3 đến 12 tháng đối với các lỗi từ nhà sản xuất. Tem bảo hành và phiếu xuất kho đi kèm sản phẩm rõ ràng.
Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư điện lạnh giàu kinh nghiệm sẵn sàng hướng dẫn bạn quy trình sửa mạch điện tủ rượu và lắp đặt qua video call hoàn toàn miễn phí.
Giao hàng hỏa tốc toàn quốc: Đóng gói chống xốc tiêu chuẩn, giao hàng nhanh trong ngày tại khu vực nội thành và gửi COD toàn quốc.

Để được tư vấn và nhận báo giá chính xác nhất, bạn có thể tham khảo trực tiếp các hướng dẫn kỹ thuật trên hệ thống Điện Máy Phan Nguyên hoặc liên hệ bộ phận chăm sóc khách hàng.

Câu Hỏi Thường Gặp Về Linh Kiện Tủ Rượu (FAQ)

Bo mạch tủ rượu giá bao nhiêu?

Giá bo mạch tủ rượu dao động từ 650.000 VNĐ đến 1.850.000 VNĐ tùy thuộc vào thương hiệu (Vintec, Kadeka, Bosch…), loại tủ (1 vùng nhiệt hay 2 vùng nhiệt) và công suất mạch. Các dòng bo mạch đa năng có giá thành dễ chịu hơn so với bo mạch nhập khẩu nguyên chiếc.

Có thể tự thay cảm biến nhiệt độ tủ rượu tại nhà không?

Hoàn toàn có thể. Cảm biến nhiệt độ tủ rượu thường nối với bo mạch bằng giắc cắm tiện lợi. Bạn chỉ cần tắt nguồn điện, tháo nắp chụp cảm biến cũ trong khoang tủ, rút giắc cắm và thay thế cảm biến mới đúng trị số Ohm là tủ có thể vận hành bình thường.

Linh kiện tủ rượu bảo hành bao lâu?

Tất cả các sản phẩm do chúng tôi cung cấp như bo mạch tủ rượu, relay tủ rượu, cảm biến hay motor quạt đều được áp dụng chính sách bảo hành chính hãng từ 3 tháng đến 12 tháng tùy thuộc vào chủng loại linh kiện.

Làm sao biết tủ rượu hỏng relay hay hỏng bo mạch?

Bạn có thể nhận biết qua biểu hiện: Nếu tủ hoàn toàn không sáng đèn, không lên nguồn thì khả năng cao hỏng bo mạch. Nếu tủ vẫn sáng đèn, bo mạch vẫn nhảy rơ le le nghe tiếng “tạch” nhưng máy nén không thể chạy hoặc quạt không quay thì nguyên nhân thường do hỏng relay tủ rượu hoặc tụ khởi động.

Mua linh kiện tủ rượu không đúng hãng có lắp được không?

Một số linh kiện có tính tương thích cao như quạt tản nhiệt, cảm biến nhiệt độ cùng trị số Ohm, hoặc rơ le khởi động có thể lắp thay thế lẫn nhau giữa các hãng. Tuy nhiên, đối với mạch điều khiển tủ rượu vang, chúng tôi khuyên bạn nên sử dụng đúng mã bo mạch chính hãng hoặc bo mạch linh hoàn toàn tương thích để đảm bảo các tính năng cài đặt nhiệt độ hoạt động chuẩn xác.
