Superheat Và Subcool Là Gì? Cách Đo, Cách Tính Và Ý Nghĩa Trong Kho Lạnh

Khi vận hành hệ thống lạnh công nghiệp, việc hiểu rõ superheat subcool là gì (độ quá nhiệt và độ quá lạnh) quyết định trực tiếp đến tuổi thọ máy nén và hóa đơn tiền điện hàng tháng của doanh nghiệp. Hai chỉ số này là “nhịp tim” của chu trình điện lạnh, giúp kỹ thuật viên chẩn đoán chính xác trạng thái hoạt động của gas bên trong hệ thống mà không cần phải đoán mò.

Thông tin bài viết được tổng hợp và kiểm duyệt bởi kỹ sư trưởng tại Điện Máy Phan Nguyên dựa trên kinh nghiệm lắp đặt, sửa chữa thực tế hàng trăm hệ thống kho lạnh công nghiệp tại Hà Nội và khu vực phía Bắc.

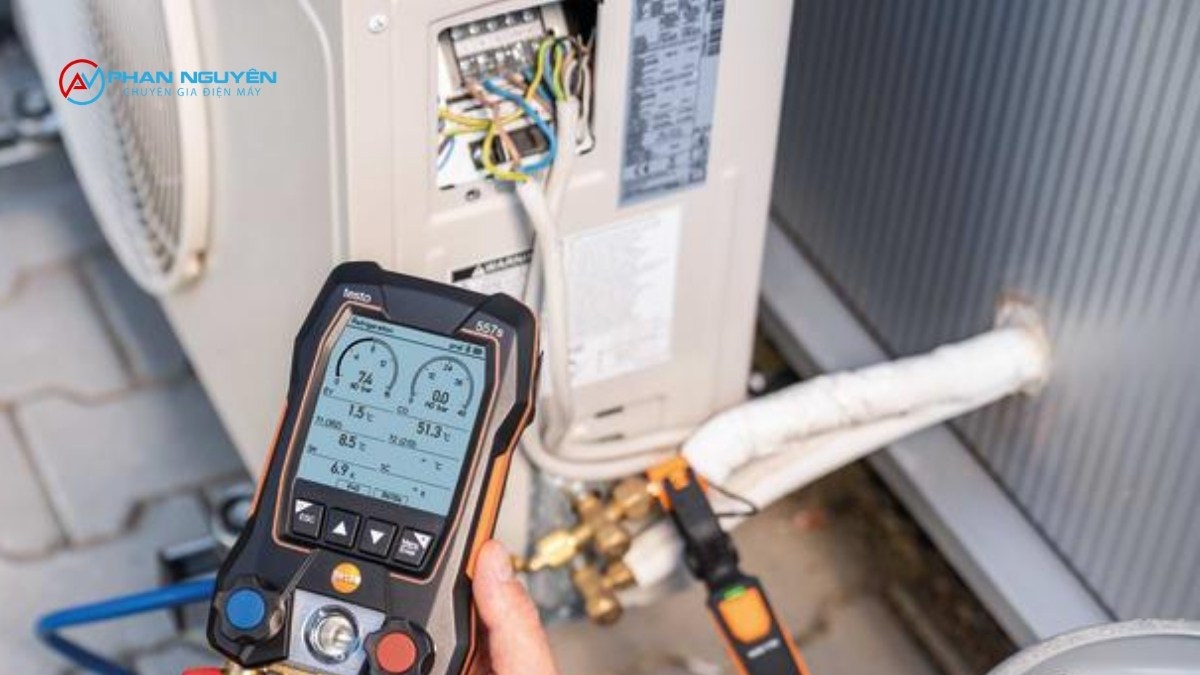

Superheat Là Gì? Định Nghĩa Và Cách Tính Chuẩn Xác

Để hiểu sâu về superheat subcool là gì, trước tiên chúng ta cần bóc tách khái niệm đầu tiên: Superheat (hay còn gọi là độ quá nhiệt). Đây là chỉ số đo lường lượng nhiệt năng mà môi chất lạnh (gas lạnh) hấp thụ thêm sau khi đã bay hơi hoàn toàn từ dạng lỏng sang dạng hơi.

Định nghĩa kỹ thuật và vị trí đo

Trong kỹ thuật điện lạnh, nhằm giải thích superheat subcool là gì ở khía cạnh quá nhiệt, chúng ta xác định Superheat là độ chênh lệch giữa nhiệt độ thực tế đo được tại đường ống hút (suction line) trước khi vào máy nén và nhiệt độ bão hòa (nhiệt độ sôi) của gas lạnh tại áp suất hút đó.

Vị trí đo chuẩn xác nhất là trên đường ống hút, cách đầu vào của máy nén khoảng 15 đến 30 cm. Đo tại đây giúp đảm bảo gas đã hóa hơi hoàn toàn, tránh hiện tượng lỏng về máy nén gây ngập dịch phá hủy tay biên và piston. Việc xác định vị trí này rất quan trọng khi thợ vận hành tìm hiểu superheat subcool là gì nhằm bảo vệ thiết bị đầu cuối.

Công thức tính Superheat

Trong chu trình tìm hiểu superheat subcool là gì, việc tính toán độ quá nhiệt không đòi hỏi công thức phức tạp mà dựa hoàn toàn vào số liệu đo đạc thực tế:

Superheat (Độ quá nhiệt) = T_line – T_saturated

Trong đó:

• T_line (Nhiệt độ đường ống): Là nhiệt độ thực tế đo được bằng đầu dò cảm biến kẹp chặt vào bề mặt ống hút (suction line) gần máy nén.
• T_saturated (Nhiệt độ bão hòa): Là nhiệt độ bay hơi của gas lạnh tương ứng với áp suất hút đo được tại đồng hồ áp suất, được tra cứu qua bảng áp suất – nhiệt độ (bảng PT – Pressure/Temperature) của loại gas đó.

Ví dụ số cụ thể áp dụng cho gas R404A trong kho cấp đông

Hãy cùng phân tích một ví dụ thực tế tại kho cấp đông sử dụng gas R404A được thi công bởi Điện Máy Phan Nguyên để hiểu rõ ứng dụng tính toán superheat subcool là gì:

• Kỹ thuật viên kết nối đồng hồ vào đường hút của hệ thống kho cấp đông và đo được áp suất hút là 2.0 bar (áp suất dư).
• Tra bảng PT của gas R404A, áp suất dư 2.0 bar tương ứng với nhiệt độ bão hòa bay hơi (T_saturated) là -24°C.
• Đồng thời, sử dụng nhiệt kế chuyên dụng kẹp vào đường ống hút cách máy nén 20 cm, nhiệt độ thực tế đo được (T_line) là -16°C.
• Áp dụng công thức: Superheat = -16°C – (-24°C) = 8°C (hoặc 8 Kelvin).

Độ quá nhiệt 8°C nằm trong khoảng an toàn cho hệ thống kho cấp đông, chứng tỏ toàn bộ gas lỏng đã chuyển thành hơi hoàn toàn trước khi đi vào máy nén, không có nguy cơ lỏng về đầu nén.

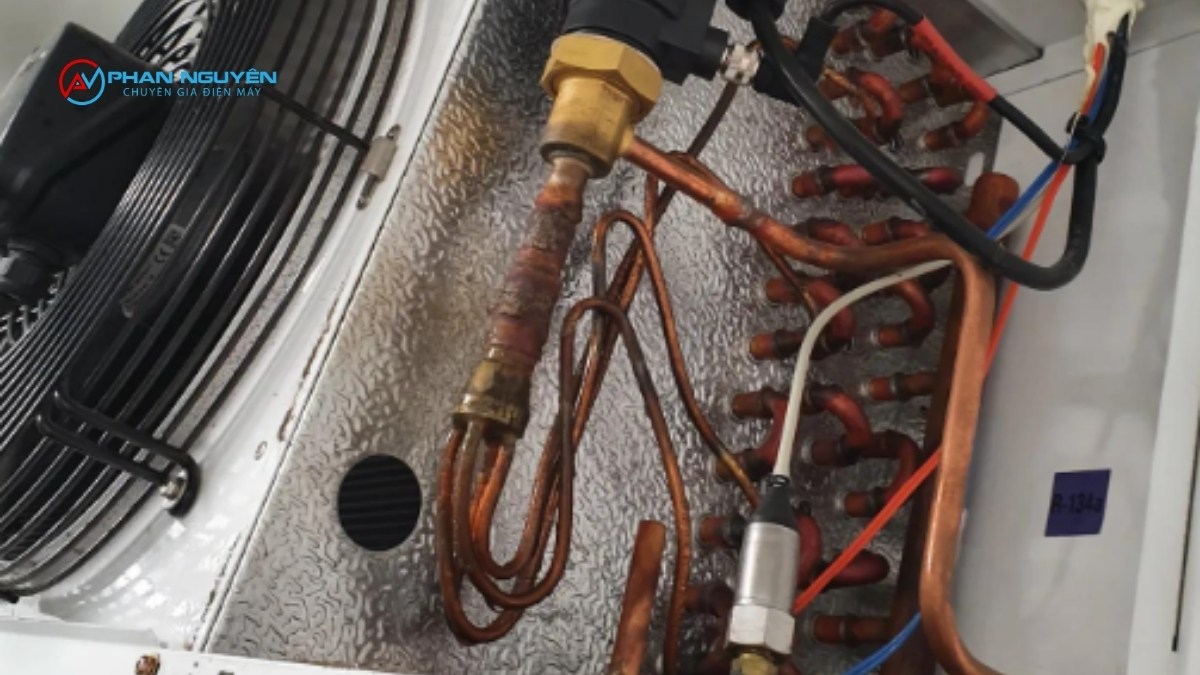

Subcool (Subcooling) Là Gì? Định Nghĩa Và Cách Tính Chuẩn Xác

Hiểu được một nửa khái niệm superheat subcool là gì là chưa đủ, chúng ta cần đi sâu vào phần thứ hai: Subcool (độ quá lạnh). Nếu Superheat bảo vệ máy nén ở phía áp suất thấp, thì Subcool chính là chỉ số bảo đảm hiệu suất làm việc của van tiết lưu ở phía áp suất cao.

Định nghĩa kỹ thuật và vị trí đo

Để làm rõ khía cạnh quá lạnh của superheat subcool là gì, Subcool được định nghĩa là hiệu số giữa nhiệt độ ngưng tụ bão hòa của môi chất lạnh (tương ứng với áp suất cao đo được ở dàn ngưng) và nhiệt độ thực tế của gas lỏng tại đường cấp dịch trước khi đi vào van tiết lưu.

Vị trí đo Subcool tiêu chuẩn là trên đường ống lỏng (liquid line), ngay phía trước van tiết lưu hoặc sau bầu chứa lỏng cao áp. Việc đo đạc tại đây giúp đảm bảo môi chất lạnh đi vào van tiết lưu là 100% lỏng nguyên chất, không bị lẫn bong bóng hơi gas, giúp van tiết lưu hoạt động đúng công suất thiết kế.

Công thức tính Subcool

Khi chúng ta nghiên cứu superheat subcool là gì, công thức tính độ quá lạnh được thiết lập như sau:

Subcool (Độ quá lạnh) = T_saturated_high – T_liquid_line

Trong đó:

• T_saturated_high (Nhiệt độ ngưng tụ bão hòa): Là nhiệt độ bão hòa tương ứng với áp suất cao (áp suất ngưng tụ) đo được tại đường đẩy của máy nén hoặc tại bầu chứa, tra theo bảng PT của loại gas tương ứng.
• T_liquid_line (Nhiệt độ đường lỏng): Là nhiệt độ thực tế đo bằng cảm biến kẹp trên bề mặt ống đồng đường lỏng ngay trước khi vào van tiết lưu.

Ví dụ số cụ thể cho gas R404A/R507 trong dàn ngưng kho lạnh công nghiệp

Dưới đây là một bài toán thực tế giúp định hình superheat subcool là gì thông qua chỉ số quá lạnh tại một kho lạnh bảo quản nông sản sử dụng gas R507:

• Kỹ thuật viên đo được áp suất cao áp tại dàn ngưng là 16.5 bar (áp suất dư).
• Tra bảng PT của gas R507, áp suất 16.5 bar tương ứng với nhiệt độ ngưng tụ bão hòa (T_saturated_high) là 38°C.
• Kẹp nhiệt kế đo nhiệt độ thực tế trên đường lỏng trước khi vào van tiết lưu, nhiệt độ đo được (T_liquid_line) là 32°C.
• Áp dụng công thức: Subcool = 38°C – 32°C = 6°C (hoặc 6 Kelvin).

Chỉ số subcool bằng 6°C chứng tỏ gas lỏng đã được hạ nhiệt sâu hơn điểm ngưng tụ 6°C, đảm bảo trạng thái lỏng hoàn toàn tinh khiết trước khi phun qua van tiết lưu để bay hơi thu nhiệt.

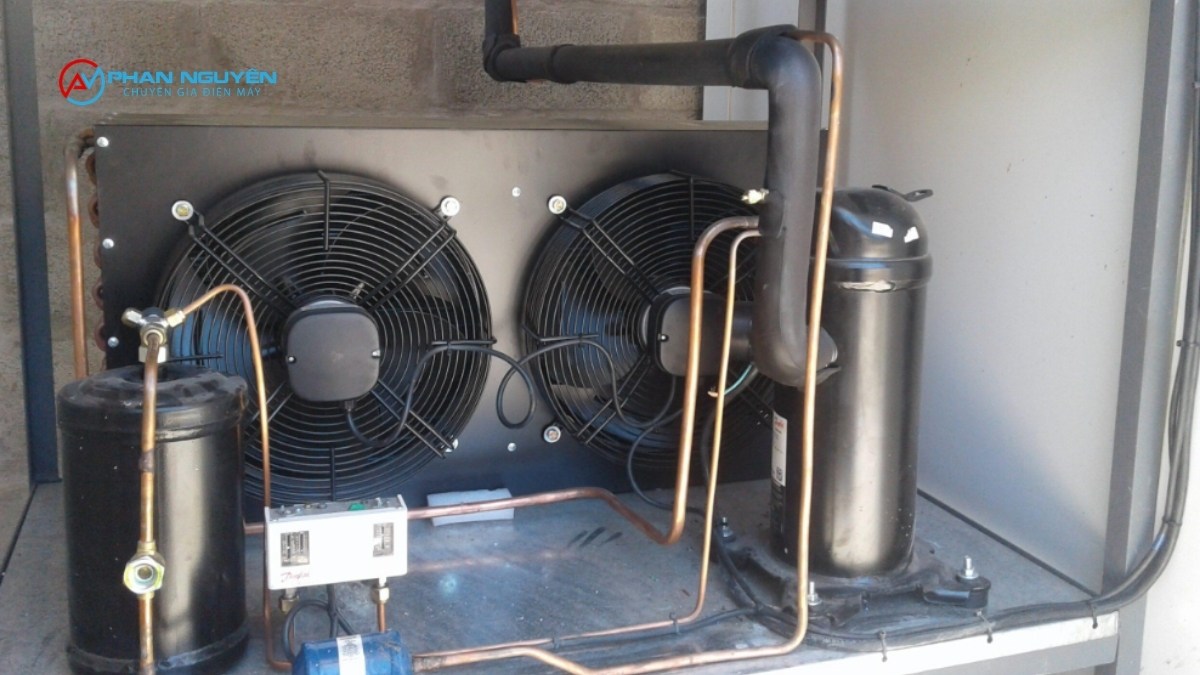

Superheat Và Subcool Khác Nhau Như Thế Nào?

Để tránh nhầm lẫn giữa hai thông số này khi vận hành hệ thống, việc so sánh trực quan superheat subcool là gì và sự khác biệt cốt lõi giữa chúng là cực kỳ cần thiết. Bảng đối chiếu dưới đây giúp hệ thống hóa superheat subcool là gì một cách trực quan, dễ hiểu cho thợ kỹ thuật hiện trường:

Nắm vững bảng so sánh superheat subcool là gì giúp kỹ thuật viên không bị nhầm lẫn đầu đo và đồng hồ áp suất khi chẩn đoán bệnh cho hệ thống máy lạnh công nghiệp.

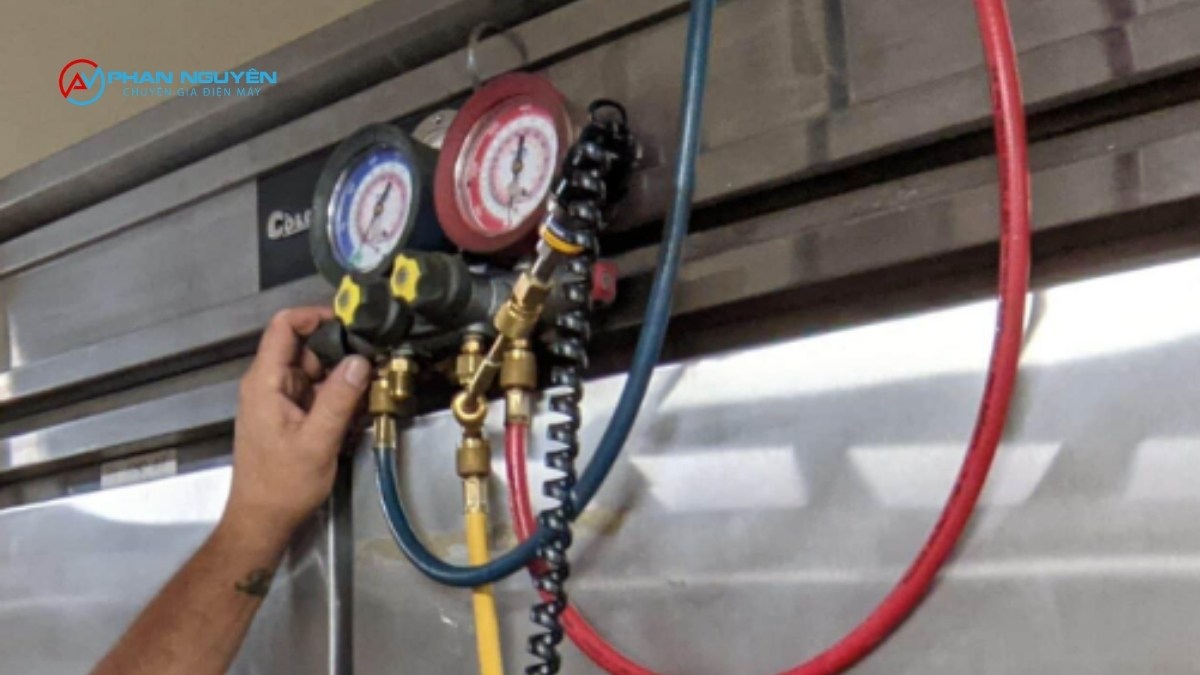

Vai Trò Của Superheat Và Subcool Trong Vận Hành Kho Lạnh

Hiểu sâu về bản chất superheat subcool là gì không chỉ dừng lại ở lý thuyết mà là chìa khóa để làm chủ hiệu suất hệ thống. Trong phân khúc lạnh công nghiệp, hai thông số này ảnh hưởng trực tiếp tới hai yếu tố sống còn: độ bền thiết bị và chi phí vận hành.

Vì sao hai chỉ số này quyết định tuổi thọ máy nén?

Máy nén được thiết kế chỉ để nén hơi, tuyệt đối không thể nén chất lỏng vì chất lỏng không có tính đàn hồi. Nếu độ quá nhiệt (Superheat) quá thấp (dưới 2°C hoặc bằng 0°C), điều này có nghĩa là gas lỏng chưa bay hơi hết ở dàn lạnh và đang bị hút trực tiếp về máy nén. Hiện tượng này gọi là ngập dịch (liquid slugging). Lỏng đi vào xi lanh sẽ gây ra những va đập thủy lực cực mạnh, làm gãy lá van, cong tay biên, thậm chí bể lốc máy nén.

Ngược lại, nếu Superheat quá cao (trên 15°C), hơi hút về máy nén quá nóng. Máy nén không được làm mát đầy đủ bằng dòng hơi lạnh quay về, dẫn đến nhiệt độ đầu nén tăng vọt, làm cháy dầu bôi trơn, mài mòn cơ cấu cơ khí bên trong. Do đó, việc theo dõi và liên hệ đội ngũ bảo dưỡng kho lạnh định kỳ để cân chỉnh hai thông số này là giải pháp tối ưu bảo vệ máy nén của bạn.

Liên hệ đến hiệu suất làm lạnh và mức tiêu thụ điện năng

Độ quá lạnh (Subcool) liên quan mật thiết đến công suất lạnh của hệ thống. Khi chỉ số Subcool tăng lên, lượng nhiệt ẩn của môi chất lạnh tăng, giúp dàn lạnh hấp thụ được nhiều nhiệt hơn từ kho lạnh trên mỗi kg gas tuần hoàn. Điều này giúp rút ngắn thời gian kéo nhiệt độ kho lạnh xuống mức yêu cầu, máy nén hoạt động ít giờ hơn và tiết kiệm điện năng tiêu thụ đáng kể.

Nếu Subcool quá thấp, gas đi vào van tiết lưu bị hiện tượng “flash gas” (gas lỏng bị hóa hơi sớm một phần trên đường ống). Van tiết lưu lúc này phun hỗn hợp lỏng-hơi vào dàn lạnh, làm giảm lưu lượng lỏng thực tế, khiến dàn lạnh giảm sâu hiệu suất làm lạnh, máy nén phải chạy liên tục không ngắt gây hao tốn điện năng nghiêm trọng. Việc tối ưu hóa chỉ số này chính là bài toán thực tế giúp giảm hóa đơn tiền điện mà các chủ doanh nghiệp cần lưu ý khi tìm hiểu superheat subcool là gì.

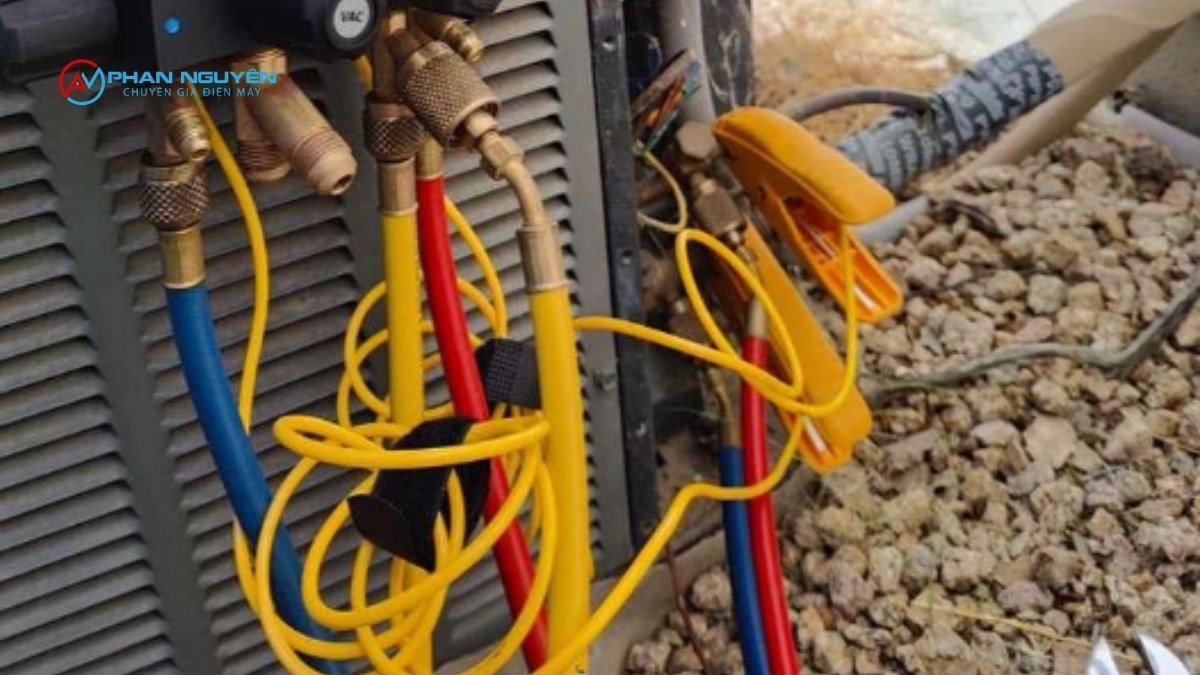

Dải Chuẩn Superheat, Subcool Theo Từng Loại Gas Lạnh

Không có một con số cố định chung cho mọi hệ thống. Mỗi loại gas lạnh có đặc tính vật lý, áp suất làm việc và dải nhiệt độ bay hơi khác nhau. Dưới đây là bảng tra cứu dải chuẩn dành cho câu hỏi superheat subcool là gì áp dụng phổ biến tại các kho lạnh công nghiệp ở Việt Nam:

Lưu ý từ chuyên gia Điện Máy Phan Nguyên: Bảng dải chuẩn trên là thông số vận hành khuyến nghị chung theo tiêu chuẩn ngành. Trong mọi trường hợp thực tế, kỹ thuật viên cần đối chiếu và ưu tiên số liệu kỹ thuật quy định trong catalog của nhà sản xuất thiết bị (Danfoss, Copeland, Bitzer…) lắp đặt cho kho lạnh đó.

Cách Đo Superheat, Subcool Bằng Đồng Hồ Đo Áp Suất

Để đưa lý thuyết superheat subcool là gì vào thực tiễn bảo dưỡng, sửa chữa, kỹ thuật viên cần thực hiện quy trình đo đạc chuẩn xác. Việc đo sai lệch chỉ 1-2°C có thể dẫn tới những chẩn đoán sai lầm về tình trạng thiếu/thừa gas hay hỏng van tiết lưu.

Dụng cụ cần thiết để đo đạc chuẩn xác

Để tiến hành đo đạc và tính toán superheat subcool là gì, bạn cần chuẩn bị đầy đủ bộ dụng cụ chuyên dụng sau:

1. Đồng hồ đo áp suất đường ống (Manifold Gauge): Ưu tiên loại đồng hồ kỹ thuật số (Digital Manifold) đã tích hợp sẵn bảng PT của các loại gas để tự động quy đổi áp suất sang nhiệt độ bão hòa một cách chính xác nhất. Nếu dùng đồng hồ cơ, bạn cần mang theo bảng PT giấy của loại gas đang đo.
2. Nhiệt kế kẹp đường ống chuyên dụng (Pipe Clamp Thermometer): Không sử dụng súng bắn nhiệt độ hồng ngoại (IR) vì loại súng này đo nhiệt độ bề mặt ống đồng không chính xác do hiện tượng phản xạ ánh sáng trên kim loại. Đầu dò dạng kẹp ôm sát vào thành ống đồng là lựa chọn bắt buộc.
3. Chất làm sạch bề mặt ống đồng: Giấy nhám mịn hoặc khăn lau để làm sạch lớp oxit hóa, bụi bẩn tại vị trí kẹp cảm biến nhiệt độ nhằm đảm bảo độ truyền nhiệt tốt nhất.

Các bước đo Superheat tại đường hút

Quy trình đo quá nhiệt để xác định trạng thái dòng hơi hút về máy nén bao gồm các bước sau:

• Bước 1: Khởi động hệ thống kho lạnh và cho chạy ổn định ít nhất 15-20 phút cho đến khi nhiệt độ phòng lạnh bắt đầu kéo sâu xuống gần nhiệt độ cài đặt.
• Bước 2: Kết nối dây đo màu xanh của đồng hồ áp suất thấp vào van dịch vụ đường hút (suction service valve) của máy nén. Đọc giá trị áp suất hút hiển thị trên đồng hồ.
• Bước 3: Tra bảng PT của loại gas đang sử dụng để tìm ra nhiệt độ bão hòa bay hơi (T_saturated). Nếu dùng đồng hồ điện tử, máy sẽ tự động hiển thị số liệu này.
• Bước 4: Dùng giấy nhám lau sạch vị trí trên đường ống hút cách đầu vào máy nén khoảng 20 cm. Kẹp chặt cảm biến nhiệt độ vào vị trí vừa làm sạch, đọc giá trị nhiệt độ đường ống thực tế (T_line).
• Bước 5: Lấy nhiệt độ thực tế kẹp được trừ đi nhiệt độ bão hòa bay hơi để ra trị số Superheat.

Các bước đo Subcool tại đường lỏng

Quy trình đo quá lạnh để đánh giá chất lượng gas lỏng trước khi đi vào van tiết lưu:

• Bước 1: Kết nối dây đo màu đỏ của đồng hồ áp suất cao vào van dịch vụ đường lỏng (ở vị trí sau dàn ngưng hoặc trên bình chứa cao áp). Đọc giá trị áp suất ngưng tụ.
• Bước 2: Tra bảng PT để xác định nhiệt độ ngưng tụ bão hòa tương ứng (T_saturated_high).
• Bước 3: Làm sạch bề mặt và kẹp cảm biến nhiệt độ vào đường ống lỏng ngay trước khi đi vào van tiết lưu để đo nhiệt độ thực tế đường lỏng (T_liquid_line).
• Bước 4: Lấy nhiệt độ ngưng tụ bão hòa trừ đi nhiệt độ thực tế đường lỏng kẹp được để có chỉ số Subcool.

Khuyến cáo an toàn: Quy trình đo đạc áp suất cao áp luôn tiềm ẩn rủi ro xì gas lỏng gây bỏng lạnh cực kỳ nguy hiểm. Nếu bạn không có chuyên môn kỹ thuật hoặc thiếu dụng cụ chuẩn, hãy liên hệ ngay dịch vụ sửa kho lạnh chuyên nghiệp của Điện Máy Phan Nguyên để được hỗ trợ đo đạc an toàn, chính xác.

Dấu Hiệu Cảnh Báo Khi Superheat, Subcool Bất Thường

Một hệ thống lạnh hoạt động ổn định luôn duy trì hai chỉ số này trong dải chuẩn. Khi một hoặc cả hai thông số lệch ra ngoài khoảng cho phép, đó là dấu hiệu cảnh báo hệ thống đang gặp lỗi cơ học hoặc sự cố về môi chất.

Bảng chẩn đoán chi tiết dưới đây giúp thợ kỹ thuật giải mã nhanh bản chất superheat subcool là gì khi hệ thống vận hành bất thường:

Nếu sau khi đo đạc và đối chiếu bảng chẩn đoán lỗi trên mà bạn vẫn chưa thể xử lý dứt điểm sự cố, hãy yêu cầu kỹ thuật viên kiểm tra tận nơi để tránh những hư hỏng dây chuyền kéo theo, đặc biệt là hỏng hóc khối máy nén đắt tiền.

Câu Hỏi Thường Gặp (FAQ) Xoay Quanh Superheat Và Subcool

Dưới đây là tổng hợp các thắc mắc thực tế từ khách hàng vận hành kho lạnh tại khu vực phía Bắc gửi về bộ phận kỹ thuật của Điện Máy Phan Nguyên khi tìm hiểu superheat subcool là gì:

Superheat bao nhiêu là chuẩn cho kho lạnh bảo quản nông sản dùng gas R22?

Đối với kho lạnh bảo quản nông sản chạy dải nhiệt độ dương (từ 2°C đến 8°C) sử dụng môi chất R22, dải chuẩn Superheat tối ưu dao động từ 5°C đến 8°C. Trị số này đảm bảo máy nén R22 chạy êm, mát máy và không bị hiện tượng bám tuyết về tới lốc máy nén.

Subcool thấp có nguy hiểm cho hệ thống kho lạnh không?

Chỉ số Subcool thấp (dưới 2°C) cực kỳ nguy hại. Nó báo hiệu môi chất lạnh chưa được ngưng tụ hoàn toàn thành dạng lỏng tinh chất trước khi đi vào van tiết lưu. Hiện tượng này làm sụt giảm nghiêm trọng năng suất lạnh của dàn bay hơi, khiến máy nén phải chạy liên tục không nghỉ, dẫn tới quá tải nhiệt và tiêu tốn một lượng điện năng khổng lồ của doanh nghiệp.

Có cần thiết phải đo cả Superheat và Subcool cùng một lúc không?

Có, bắt buộc phải đo cả hai thông số cùng lúc khi tiến hành bảo trì hoặc chẩn đoán sự cố lớn. Việc chỉ đo một thông số có thể dẫn tới phán đoán sai lầm. Ví dụ: Chỉ số Superheat cao có thể do thiếu gas hoặc do hỏng van tiết lưu. Chỉ khi bạn đo thêm chỉ số Subcool mới xác định được chính xác nguyên nhân: Nếu Subcool cũng thấp thì hệ thống thiếu gas; nếu Subcool bình thường hoặc cao thì nguyên nhân nằm ở van tiết lưu bị nghẹt hoặc chỉnh sai.

Ai nên là người thực hiện việc điều chỉnh ốc van tiết lưu để căn chỉnh Superheat?

Việc điều chỉnh van tiết lưu (đặc biệt là dòng van tiết lưu cân bằng ngoài cơ khí) đòi hỏi tay nghề chuyên môn cực kỳ cao và sự kiên nhẫn. Mỗi lần chỉnh ốc van chỉ được phép xoay từ 1/4 đến 1/2 vòng, sau đó phải chờ hệ thống chạy ổn định từ 15-20 phút mới tiến hành đo đạc lại để xem sự thay đổi của chỉ số. Do đó, việc này tuyệt đối không dành cho người vận hành không chuyên mà phải được thực hiện bởi kỹ thuật viên điện lạnh lành nghề để tránh làm hỏng toàn bộ chu trình nhiệt.

Kết Luận & Dịch Vụ Hỗ Trợ Kỹ Thuật Phan Nguyên

Hiểu rõ bản chất superheat subcool là gì là bước đầu tiên để vận hành một hệ thống kho lạnh bền bỉ và tiết kiệm năng lượng. Việc kiểm soát định kỳ hai chỉ số này giúp doanh nghiệp chủ động ngăn ngừa đến 90% các sự cố nghiêm trọng liên quan đến máy nén — vốn là bộ phận đắt đỏ nhất trong cấu trúc hệ thống lạnh.

Để tối ưu hóa hiệu suất làm việc cho hệ thống lạnh của mình, quý khách hàng nên tham khảo bài viết chi tiết về cấu tạo và nguyên lý hoạt động kho lạnh để có góc nhìn toàn diện nhất trước khi tiến hành can thiệp kỹ thuật sâu.

Nếu hệ thống kho lạnh công nghiệp của bạn tại Hà Nội hoặc các tỉnh lân cận đang có dấu hiệu chạy không đạt nhiệt độ, máy nén quá nóng, hoặc các chỉ số đo đạc superheat/subcool nằm ngoài dải an toàn mà chưa xác định được nguyên nhân gốc rễ, đội ngũ kỹ sư giàu kinh nghiệm của Điện Máy Phan Nguyên luôn sẵn sàng hỗ trợ đo đạc, khảo sát và tư vấn giải pháp xử lý triệt để tận nơi. Chúng tôi cam kết mang đến dịch vụ kỹ thuật chuẩn xác, bảo hành minh bạch cùng sự tận tâm cao nhất cho hệ thống lạnh của doanh nghiệp bạn.
