Bạn đang gặp sự cố kho lạnh mất lạnh, đóng tuyết dày đặc hoặc máy nén kêu to bất thường mà chưa rõ nguyên nhân? Việc thấu hiểu van tiết lưu và van điện từ kho lạnh là gì chính là chìa khóa vàng giúp bạn bắt bệnh chính xác hệ thống vận hành của mình.

Trong bài viết chuyên sâu dưới đây, Điện Máy Phan Nguyên sẽ phân tích tường tận cấu tạo, cơ chế phối hợp hoạt động và cách phân biệt hai thiết bị cốt lõi này để bảo quản hàng hóa tối ưu nhất.

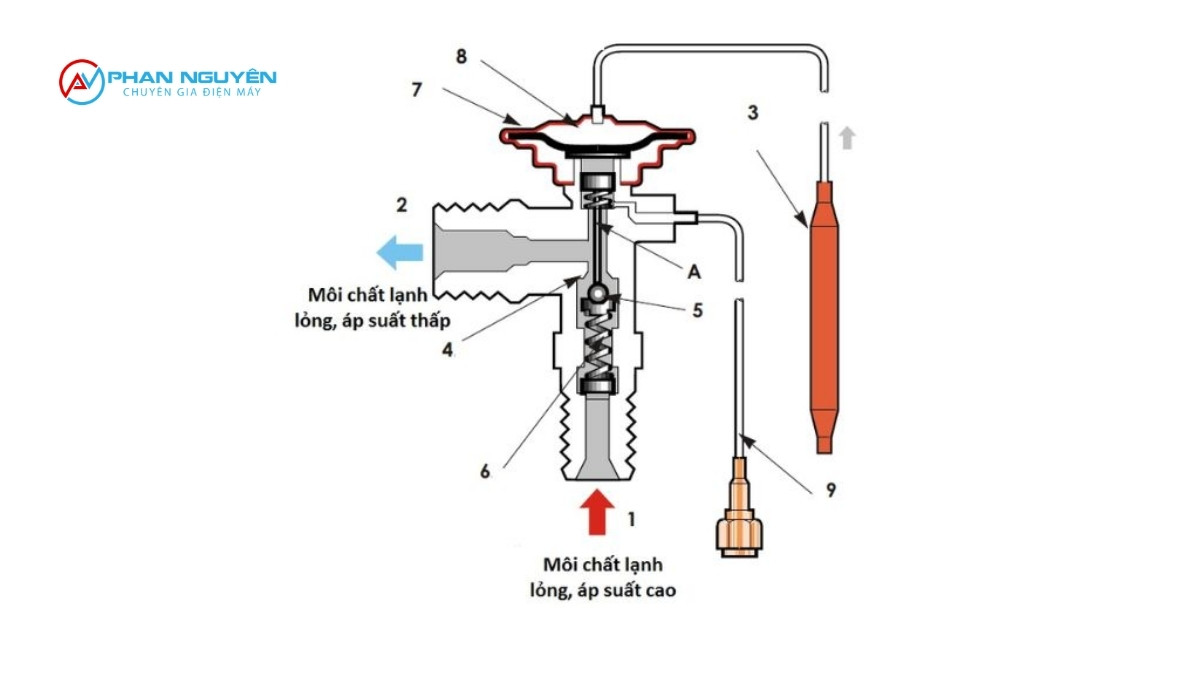

Van tiết lưu kho lạnh là gì? Vai trò trong chu trình lạnh

Van tiết lưu kho lạnh là thiết bị có nhiệm vụ giảm áp suất và điều tiết lượng môi chất lạnh dạng lỏng đi vào dàn bay hơi để thực hiện quá trình thu nhiệt. Thiết bị này hoạt động như một “vòi phun” siêu mịn, chuyển đổi dòng gas lỏng áp suất cao, nhiệt độ cao từ dàn ngưng tụ thành dòng hỗn hợp hơi – lỏng có áp suất thấp và nhiệt độ rất thấp.

[Dàn ngưng tụ (Cao áp)] —> [Van tiết lưu] —> [Dàn bay hơi (Thấp áp)]

Về mặt vị trí kỹ thuật, van tiết lưu luôn được lắp đặt trên đường ống cấp dịch, ngay trước lối vào của dàn lạnh (dàn bay hơi). Đây là điểm phân chia vật lý cực kỳ quan trọng giữa hai vùng áp suất của hệ thống: vùng cao áp (phía sau máy nén đến trước van tiết lưu) và vùng thấp áp (phía sau van tiết lưu đến đầu hút máy nén).

Để hệ thống hoạt động ổn định, van tiết lưu đảm nhận ba vai trò cốt lõi không thể thay thế:

Giảm áp nhanh chóng: Tạo ra sự sụt giảm áp suất đột ngột của môi chất lạnh thông qua cơ chế hẹp hóa tiết diện dòng chảy, cho phép gas lạnh dễ dàng hóa hơi ở nhiệt độ cực âm trong dàn lạnh.
Điều tiết lượng môi chất: Tự động điều chỉnh lưu lượng gas đi vào dàn bay hơi sao cho tương thích với tải nhiệt thực tế trong kho. Khi kho xếp nhiều hàng mới, van tự động mở lớn hơn và ngược lại.
Đảm bảo độ quá nhiệt (Superheat): Duy trì lượng hơi hút về máy nén luôn là hơi quá nhiệt hoàn toàn, triệt tiêu nguy cơ ngập lỏng gây vỡ xi lanh hoặc hỏng tay biên máy nén.

Theo tiêu chuẩn kỹ thuật từ hiệp hội ngành lạnh lớn thế giới như ASHRAE, việc tính toán và chọn lựa chính xác công suất van tiết lưu quyết định tới hơn 35% hiệu suất tiết kiệm điện của toàn bộ hệ thống kho lạnh công nghiệp.

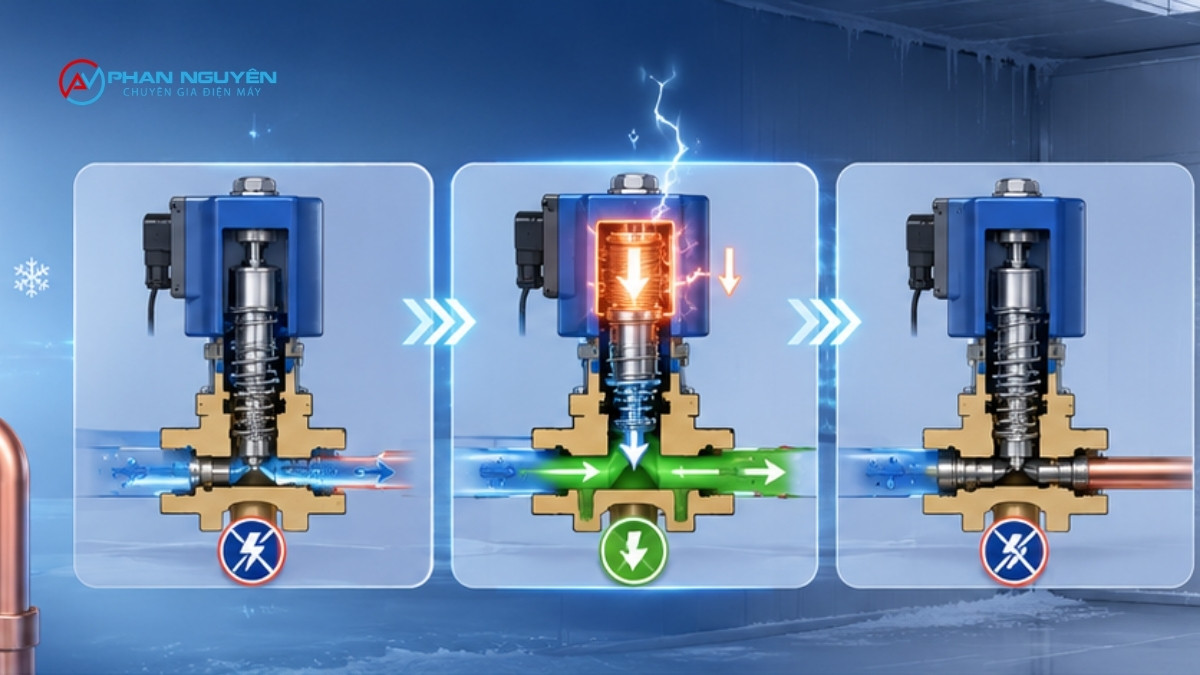

Van điện từ kho lạnh là gì? Cơ chế đóng mở bằng điện

Van điện từ kho lạnh (Solenoid Valve) là loại van đóng mở dòng môi chất lạnh hoàn toàn tự động bằng lực điện từ, được điều khiển trực tiếp từ tủ điện trung tâm. Khác với van tiết lưu có khả năng tiết lưu liên tục, van điện từ chỉ hoạt động ở hai trạng thái nhị phân: đóng hoàn toàn (OFF) hoặc mở hoàn toàn (ON).

Về mặt cấu tạo, một chiếc van điện từ tiêu chuẩn dùng cho kho lạnh bao gồm hai phần chính: cuộn dây điện từ (solenoid coil) ở phía trên và thân van cơ khí chứa màng van hoặc pittông ở phía dưới. Khi dòng điện đi qua cuộn dây, nó sinh ra một lực từ trường mạnh để hút lõi thép (plunger) lên phía trên, thắng lực cản của lò xo và kéo màng van mở ra. Khi ngắt nguồn điện, từ trường biến mất, lực lò xo ngay lập tức đẩy lõi thép xuống để ép chặt màng van, đóng kín đường đi của dòng gas.

Trong sơ đồ thiết kế hệ thống lạnh tiêu chuẩn, van điện từ thường được lắp đặt trên đường cấp dịch lỏng, ngay phía trước van tiết lưu. Sự phối hợp vị trí này nhằm phục vụ cho chu trình thu hồi gas (Pump-down cycle) cực kỳ quan trọng:

Khi kho lạnh đạt đủ nhiệt độ cài đặt, bộ điều khiển nhiệt độ (Thermostat) sẽ phát tín hiệu ngắt điện cấp vào cuộn coil của van điện từ.
Van điện từ ngay lập tức đóng khít dòng lỏng lại, ngăn chặn tuyệt đối không cho môi chất lạnh tiếp tục tràn vào dàn lạnh.
Máy nén vẫn tiếp tục chạy để hút nốt lượng gas còn dư thừa trong dàn lạnh về bình chứa cao áp cho đến khi áp suất hút giảm sâu xuống mức cài đặt của rơ le áp suất thấp.
Rơ le áp suất thấp tác động ngắt nguồn máy nén một cách an toàn.

Nhờ chu trình này, khi máy nén dừng hoạt động, trong dàn lạnh hoàn toàn không còn gas lỏng tích tụ, loại bỏ triệt để hiện tượng ngập lỏng dồn dập vào buồng nén khi hệ thống khởi động lại ở chu kỳ tiếp theo.

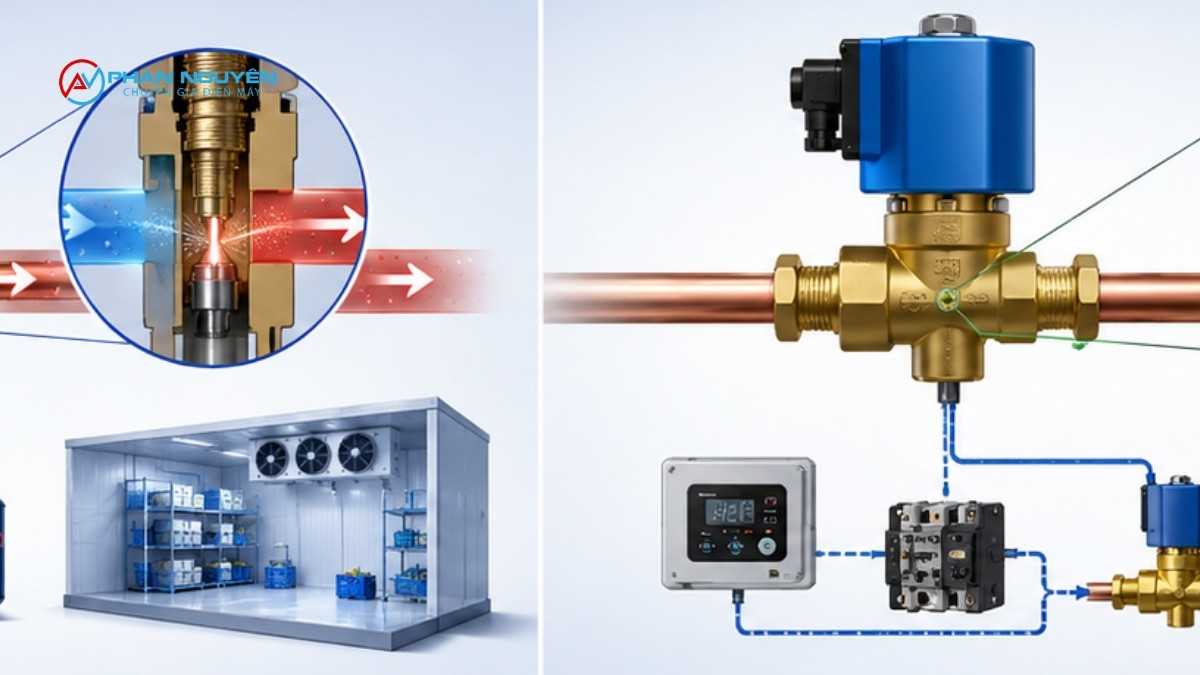

Phân biệt van tiết lưu và van điện từ — Bảng so sánh chi tiết

Để giúp bạn không còn mơ hồ và hiểu rõ bản chất van tiết lưu và van điện từ kho lạnh là gì, bảng đối chiếu dưới đây sẽ làm rõ mọi khía cạnh kỹ thuật giữa hai linh kiện này:

Tiêu chí so sánh	Van tiết lưu kho lạnh	Van điện từ kho lạnh
Bản chất hoạt động	Tiết lưu, giảm áp suất và điều tiết lưu lượng liên tục (Analog).	Đóng hoặc mở dòng chảy hoàn toàn (Digital ON/OFF).
Cơ chế điều khiển	Bằng cơ khí tự động (bầu cảm ứng nhiệt) hoặc tín hiệu điện tử (bước step motor).	Bằng lực điện từ sinh ra từ cuộn dây coil khi có dòng điện chạy qua.
Vị trí lắp đặt	Nằm sát ngay lối vào của dàn lạnh (dàn bay hơi).	Nằm phía trước van tiết lưu trên đường ống cấp dịch lỏng.
Mục đích chính	Hạ áp suất gas để tạo lạnh; bảo vệ máy nén không bị ngập lỏng khi đang chạy.	Ngăn chặn gas lỏng di chuyển tự do khi hệ thống dừng chạy; hỗ trợ chu trình Pump-down.
Hành vi khi mất điện	Vẫn giữ nguyên trạng thái mở cơ khí tùy thuộc vào áp suất và nhiệt độ bầu cảm biến.	Tự động trở về trạng thái an toàn mặc định (thường đóng – đóng kín hoàn toàn để cắt dòng gas).
Mối quan hệ phối hợp	Đón nhận dòng môi chất được cho phép đi qua bởi van điện từ để thực hiện việc hóa hơi tạo lạnh.	Đóng vai trò là “người gác cổng” kiểm soát thời điểm cho phép môi chất tiếp cận van tiết lưu.

Một điểm đột phá công nghệ mà các chuyên gia kỹ thuật cần lưu ý: Ở các hệ thống kho lạnh hiện đại sử dụng van tiết lưu điện tử (EEV – Electronic Expansion Valve), bản thân van EEV có khả năng đóng kín tuyệt đối 100% nhờ động cơ bước siêu chính xác khi máy nén dừng. Do đó, trong một số sơ đồ thiết kế tối giản của các hãng lớn như Danfoss, người ta có thể lược bỏ bớt van điện từ cấp dịch để giảm thiểu chi phí vật tư và mối hàn.

Tuy nhiên, đối với các kho lạnh truyền thống sử dụng van tiết lưu nhiệt (TXV) dạng cơ, việc lắp đặt song song cả hai loại van này là bắt buộc để đảm bảo an toàn vận hành.

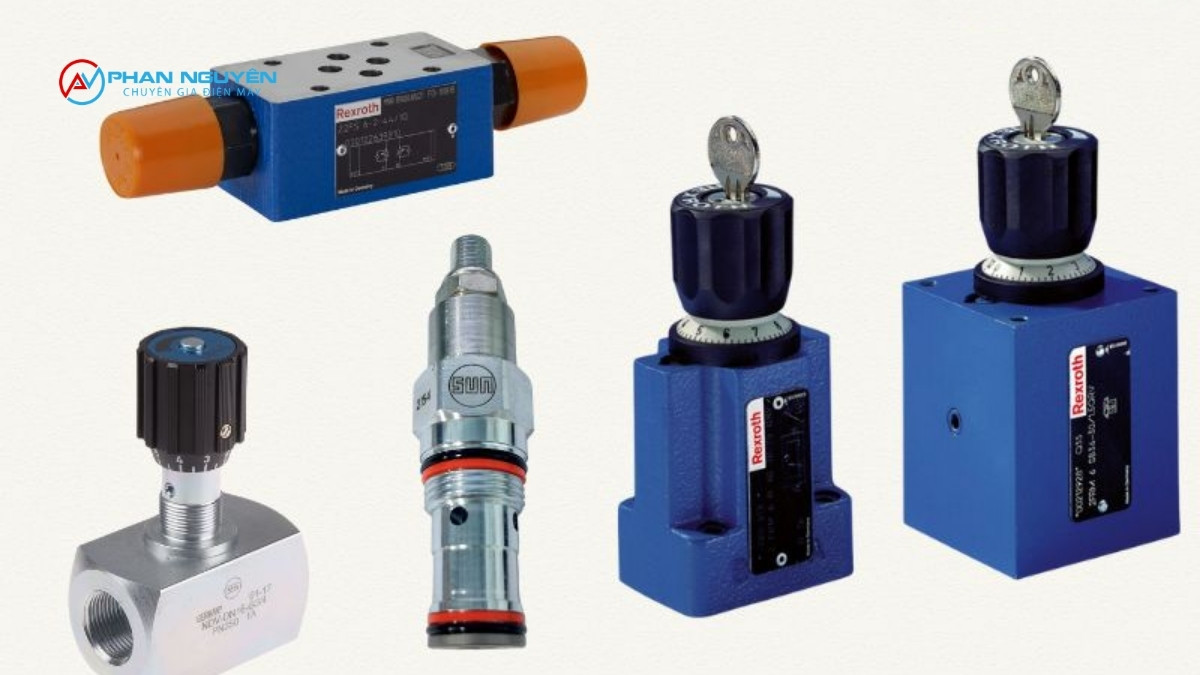

Các loại van tiết lưu thường dùng trong hệ thống kho lạnh

Trong thực tế thi công lắp đặt và sửa chữa tại Việt Nam, tùy thuộc vào quy mô công suất, loại dung môi chất lạnh sử dụng và dải nhiệt độ yêu cầu của kho lạnh, các kỹ sư sẽ lựa chọn một trong ba dòng van tiết lưu phổ biến dưới đây.

Van tiết lưu tay (Manual Expansion Valve)

Đây là dòng van tiết lưu sơ khai nhất, hoạt động giống như một chiếc van cổng thông thường nhưng có bước ren mịn hơn để điều chỉnh chính xác tiết diện dòng chảy qua kim van. Người vận hành phải tự dùng tay để xoay vô lăng điều chỉnh lượng gas lỏng.

Dòng van này hiện nay hầu như không còn được sử dụng làm van điều tiết chính cho kho lạnh hiện đại do không thể tự động thích ứng với sự thay đổi liên tục của tải lạnh. Tuy nhiên, chúng vẫn giữ vai trò cực kỳ quan trọng trên các đường ống nhánh bypass dự phòng. Khi các van tiết lưu tự động gặp sự cố cần tháo ra sửa chữa, kỹ thuật viên sẽ khóa đường ống chính và mở đường bypass chạy bằng van tiết lưu tay để duy trì hoạt động tạm thời cho kho lạnh.

Van tiết lưu nhiệt (Thermal Expansion Valve – TXV)

Van tiết lưu nhiệt là loại van tự động được sử dụng phổ biến nhất trong các kho lạnh bảo quản thực phẩm, nông sản quy mô vừa và nhỏ hiện nay. Cơ chế hoạt động của van hoàn toàn dựa trên sự cân bằng áp lực cơ khí giữa ba lực chính: áp suất bầu cảm ứng nhiệt đặt ở đầu ra dàn lạnh (xu hướng đẩy kim van mở ra), áp suất bay hơi của dàn lạnh (xu hướng đẩy kim van đóng lại) và lực lò xo điều chỉnh độ quá nhiệt (xu hướng đẩy kim van đóng lại).

Mở van <=== [ Áp suất bầu nhiệt ] VS [ Áp suất dàn lạnh + Lực lò xo ] ===> Đóng van

Van tiết lưu nhiệt được chia thành hai nhánh nhỏ:

Van tiết lưu cân bằng trong: Thường chỉ dùng cho các dàn lạnh có tổn thất áp suất bên trong rất nhỏ (dàn lạnh công suất nhỏ dưới 5kW, chiều dài ống ngắn). Áp suất bay hơi tác động trực tiếp lên màng van được lấy ngay tại cửa ra của van tiết lưu.
Van tiết lưu cân bằng ngoài: Bắt buộc phải sử dụng cho các dàn lạnh công suất lớn, đường ống phân phối gas dài và có tổn thất áp suất đáng kể. Van này sử dụng một đường ống nhỏ riêng biệt để trích xuất áp suất từ đầu ra của dàn lạnh đưa ngược về màng van tiết lưu, giúp việc cảm biến độ quá nhiệt đạt độ chính xác tối đa.

Van tiết lưu điện tử (Electronic Expansion Valve – EEV)

Van tiết lưu điện tử đại diện cho bước tiến công nghệ vượt bậc trong ngành cơ điện lạnh thế giới. Thay vì dựa vào cơ chế cơ học chậm chạp của bầu cảm biến nhiệt, EEV sử dụng một động cơ bước (step motor) cực kỳ nhạy bén để điều khiển dịch chuyển trục kim van.

Hệ thống điều khiển của EEV hoạt động thông qua một bo mạch vi xử lý trung tâm liên tục nhận tín hiệu số từ cảm biến áp suất đầu ra dàn lạnh và cảm biến nhiệt độ đường hút. Máy tính sẽ tính toán độ quá nhiệt tức thời với tần suất hàng chục lần mỗi giây, sau đó gửi xung điện điều khiển động cơ bước đóng mở van chính xác đến từng micro-mét.

Nhờ khả năng phản ứng siêu tốc và chính xác, van tiết lưu điện tử giúp tối ưu hóa diện tích trao đổi nhiệt của dàn lạnh, giữ độ quá nhiệt ở mức cực thấp an toàn (khoảng 3 đến 5 Kelvin), từ đó nâng cao hiệu suất COP của hệ thống và tiết kiệm điện năng tiêu thụ lên tới 25% so với van tiết lưu cơ khí truyền thống.

Dấu hiệu nhận biết van tiết lưu hoặc van điện từ gặp sự cố

Khi một trong hai linh kiện điều tiết này gặp trục trặc, hệ thống kho lạnh sẽ phát ra những “tín hiệu cầu cứu” rất rõ ràng. Việc nhận biết sớm các dấu hiệu này giúp các chủ doanh nghiệp tại Hà Nội và khu vực miền Bắc kịp thời liên hệ thợ kỹ thuật chuyên nghiệp để xử lý, tránh nguy cơ hư hỏng toàn bộ hàng hóa bảo quản giá trị cao bên trong kho.

Dấu hiệu cảnh báo van tiết lưu kho lạnh bị hỏng hoặc kẹt

Dàn lạnh đóng tuyết không đều hoặc chỉ bám tuyết một phần: Nếu van tiết lưu bị kẹt đóng nhẹ hoặc bị tắc nghẽn một phần do cặn bẩn, lượng môi chất cấp vào dàn lạnh bị thiếu hụt nghiêm trọng. Tuyết sẽ chỉ bám dày ở khu vực ngay sau đầu phun van tiết lưu, trong khi phần lớn diện tích còn lại của dàn lạnh hoàn toàn khô ráo và không có tuyết bám.
Nhiệt độ kho lạnh dao động thất thường, không thể đạt độ âm sâu: Van hoạt động không ổn định làm lượng gas cấp vào lúc thừa lúc thiếu, khiến hệ thống mất nhiều thời gian chạy liên tục mà không thể kéo nhiệt độ kho xuống ngưỡng cài đặt.
Áp suất hút của máy nén giảm sâu bất thường: Hiện tượng này xảy ra khi van tiết lưu bị tắc ẩm (hơi ẩm trong hệ thống bị đóng băng tại lỗ phun van làm b bịt kín dòng gas) hoặc tắc bẩn do cặn dầu, mạt kim loại. Máy nén chạy trong tình trạng đói gas kéo theo áp suất hút sụt giảm mạnh về mức chân không.
Dàn lạnh bị ngập lỏng hoàn toàn, máy nén kêu to: Nếu van tiết lưu bị kẹt ở trạng thái mở quá lớn, gas lỏng không kịp bay hơi hết trong dàn lạnh sẽ tràn thẳng về máy nén. Lúc này, tại đầu hút của máy nén sẽ bám tuyết trắng xóa và máy phát ra tiếng va đập cơ khí rất lớn do hiện tượng va đập thủy lực (ngập lỏng).

Dấu hiệu cảnh báo van điện từ kho lạnh gặp sự cố

Cuộn dây điện từ (Coil) bị cháy hoặc quá nóng: Khi sờ nhẹ vào vỏ nhựa của cuộn dây coil (chú ý an toàn điện), nếu cảm thấy nóng rát bỏng hoặc phát hiện mùi khét, có thể cuộn dây đã bị chập mạch hoặc nguồn điện cấp vào bị sai điện áp định mức. Lúc này van không thể sinh ra lực từ trường để mở van.
Có tiếng kêu “tạch tạch” liên tục tại van điện từ: Đây là dấu hiệu cho thấy lõi sắt bên trong van đang bị kẹt cơ khí do cặn bẩn bám dính hoặc do điện áp cấp vào cuộn coil bị sụt áp liên tục, không đủ lực giữ lõi sắt ở vị trí mở cố định.
Hiện tượng rò rỉ môi chất qua van khi đã ngắt điện: Khi máy nén đã dừng hoạt động và van điện từ đã ngắt điện hoàn toàn, nhưng nếu màng van bên trong bị rách hoặc có hạt cát nhỏ chèn ngay tại đế van, gas lỏng vẫn tiếp tục rò rỉ luồn qua van đi vào dàn lạnh. Điều này dẫn tới hiện tượng bám tuyết dày ở dàn lạnh ngay cả khi kho không hoạt động, đồng thời gây ngập lỏng nặng nề khi hệ thống khởi động lại.

Nếu hệ thống kho lạnh của bạn đang xuất hiện các triệu chứng phức tạp khác nằm ngoài phạm vi lỗi của hai loại van này, hãy nhanh chóng tham khảo bảng chẩn đoán sự cố kho lạnh tổng quát tại website của chúng tôi để khoanh vùng nguyên nhân một cách chính xác nhất.

Khi nào cần gọi kỹ thuật viên thay vì tự ý điều chỉnh?

Rất nhiều chủ kho lạnh hoặc thợ điện nước phổ thông khi thấy kho lạnh không đủ độ lạnh thường tự ý mua dụng cụ về tháo cuộn coil van điện từ hoặc dùng mỏ lết xoay ty điều chỉnh độ quá nhiệt của van tiết lưu nhiệt. Đây là một hành động cực kỳ nguy hiểm, tiềm ẩn những rủi ro tổn thất tài chính rất lớn.

Hệ thống gas lạnh trong kho lạnh công nghiệp vận hành dưới áp suất cực cao (lên tới hơn 20 bar đối với hệ thống dùng gas R404A hoặc R507). Việc tự ý tháo mở các bộ phận liên kết áp suất mà không có kỹ thuật chuyên môn thu hồi gas an toàn có thể dẫn đến hiện tượng xì gas diện rộng gây bỏng lạnh nghiêm trọng cho người thao tác và hủy hoại môi trường.

Bên cạnh đó, việc căn chỉnh van tiết lưu yêu cầu độ chính xác cực cao dựa trên các phép đo lường khoa học: đo nhiệt độ đường ống bằng nhiệt kế tiếp xúc chuyên dụng, đo áp suất hút bằng đồng hồ đo áp suất chuẩn xác cao, tính toán thông số quá nhiệt thực tế theo công thức nhiệt động lực học. Chỉ cần bạn vô tình xoay ty chỉnh van quá tay 1/4 vòng, lượng gas lỏng tràn về có thể ngay lập tức phá hủy hoàn toàn lốc máy nén trị giá hàng chục triệu đồng chỉ sau vài phút chạy lại.

Để bảo vệ tài sản của mình, bạn hãy lựa chọn các dịch vụ kỹ thuật chuyên nghiệp khi gặp các sự cố liên quan đến hệ thống van:

Đo đạc và kiểm tra hệ thống lạnh toàn diện: Xác định chính xác lỗi do nghẹt van tiết lưu, hỏng bầu cảm biến hay cháy cuộn coil van điện từ bằng các thiết bị chuyên dụng hiện đại nhất.
Thay thế linh kiện chính hãng, minh bạch: Cam kết sử dụng các dòng van chất lượng cao từ các thương hiệu danh tiếng toàn cầu như Danfoss, Alco, Sanhua, Sporlan… đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc xuất xứ rõ ràng.
Quy trình kỹ thuật nghiêm ngặt: Tiến hành hút chân không sâu hệ thống bằng bơm chuyên dụng để triệt tiêu hoàn toàn hơi ẩm trước khi nạp lại gas mới, ngăn ngừa triệt để lỗi tắc ẩm van tiết lưu về sau.
Hồ sơ pháp lý đầy đủ: Mọi dịch vụ bàn giao đều đi kèm hợp đồng dịch vụ rõ ràng, biên bản nghiệm thu kỹ thuật chi tiết, xuất hóa đơn tài chính VAT đầy đủ cho doanh nghiệp và cam kết chính sách bảo hành dài hạn, tận tâm.

Khi kho lạnh của bạn tại Hà Nội hay các tỉnh lân cận thuộc khu vực phía Bắc gặp bất kỳ dấu hiệu bất thường nào về nhiệt độ, hãy liên hệ ngay dịch vụ sửa kho lạnh tại Hà Nội của Điện Máy Phan Nguyên để đội ngũ kỹ sư dày dặn kinh nghiệm đến tận nơi khảo sát, đo đạc thông số và xử lý dứt điểm sự cố trong thời gian ngắn nhất, bảo vệ tuyệt đối chuỗi cung ứng hàng hóa của bạn.

→ Tham khảo thêm khu vực khác:

Câu hỏi thường gặp về van tiết lưu và van điện từ kho lạnh

Để củng cố thêm kiến thức giúp tối ưu hóa hệ thống vận hành, dưới đây là những câu hỏi thường gặp nhất từ phía khách hàng đã được các kỹ sư trưởng của chúng tôi tổng hợp và giải đáp ngắn gọn, dễ hiểu:

Van tiết lưu và van điện từ có thể thay thế hoàn toàn cho nhau được không?

Tuyệt đối không thể thay thế cho nhau. Van tiết lưu đảm nhận nhiệm vụ hạ áp suất và điều tiết liên tục lưu lượng gas dựa trên nhiệt độ tải, trong khi van điện từ chỉ đóng vai trò chốt chặn cơ học tắt/mở dòng chảy theo tín hiệu điện truyền về. Đây là hai linh kiện có chức năng nhiệt động học hoàn toàn khác nhau, hoạt động phối hợp bổ trợ nhau chứ không thể thay thế lẫn nhau trong một chu trình lạnh tiêu chuẩn.

Vì sao kho lạnh vẫn bám tuyết dày ở dàn lạnh dù vừa mới thay van tiết lưu mới?

Hiện tượng bám tuyết dày sau khi thay van tiết lưu mới thường do hai nguyên nhân chính: thứ nhất, kỹ thuật viên chưa căn chỉnh chính xác độ quá nhiệt (superheat) khiến van mở quá lớn làm ngập lỏng dàn lạnh; thứ hai, hệ thống ống thoát nước xả đá của dàn lạnh bị tắc nghẽn hoặc điện trở xả đá (điện trở sấy) của dàn lạnh bị hỏng, khiến lượng tuyết cũ chưa được giải phóng hoàn toàn trước khi chu trình làm lạnh mới bắt đầu.

Cuộn dây coil của van điện từ có cần được bảo trì định kỳ hay không?

Cuộn coil van điện từ rất cần được vệ sinh và kiểm tra định kỳ định kỳ. Bụi bẩn bám dày hoặc nước mưa rò rỉ lọt vào khe tiếp xúc giữa cuộn coil và thân van cơ khí có thể gây ra hiện tượng rò điện, chập cháy cuộn dây hoặc làm giảm lực hút điện từ khiến van hoạt động chập chờn. Khi bảo trì, kỹ thuật viên cần đo điện trở cuộn dây coil và kiểm tra độ chắc chắn của giắc cắm điện.

Kết luận — Bảo trì định kỳ để tránh hỏng van tiết lưu, van điện từ

Hệ thống van tiết lưu và van điện từ được ví như “trái tim” và “mạch máu” điều phối toàn bộ nguồn năng lượng lạnh đi nuôi dưỡng kho lạnh của bạn. Chỉ cần một lỗi nhỏ phát sinh tại các thiết bị này, toàn bộ quy trình bảo quản đông lạnh trị giá hàng trăm triệu, thậm chí hàng tỷ đồng có thể bị gián đoạn hoàn toàn.

Thay vì chờ đợi đến khi sự cố xảy ra mới tìm cách khắc phục trong lo lắng, giải pháp chủ động và tối ưu chi phí nhất chính là thực hiện bảo dưỡng hệ thống định kỳ. Việc làm sạch lưới lọc đầu vào van tiết lưu, đo kiểm soát dòng điện cuộn coil van điện từ định kỳ sẽ giúp phát hiện sớm các nguy cơ tiềm ẩn trước khi chúng gây ra hư hỏng thực tế.

Nếu bạn đang tìm kiếm một giải pháp chăm sóc kho lạnh toàn diện và an tâm nhất, hãy tham khảo dịch vụ bảo trì bảo dưỡng kho lạnh định kỳ chuyên nghiệp của Điện Máy Phan Nguyên. Chúng tôi luôn đồng hành sát cánh bên doanh nghiệp của bạn với dịch vụ tận tâm, trình độ chuyên môn kỹ thuật xuất sắc và chính sách bảo hành uy tín lâu dài hàng đầu khu vực miền Bắc.
