Sơ Đồ Tủ Điện Tủ Cơm Công Nghiệp: Cấu Tạo, Nguyên Lý & Cách Đọc Chuẩn Kỹ Thuật

ơ đồ tủ điện tủ cơm công nghiệp là kim chỉ nam quan trọng giúp kỹ thuật viên và người vận hành nắm rõ toàn bộ hạ tầng điện năng, nguyên lý điều khiển cũng như quy trình gia nhiệt của thiết bị. Việc hiểu chính xác sơ đồ mạch điện không chỉ rút ngắn 80% thời gian chẩn đoán sự cố mà còn ngăn ngừa tối đa rủi ro cháy nổ, gián đoạn hoạt động của bếp ăn công nghiệp.

Bài viết này sẽ phân tích chi tiết cấu tạo các khối, nguyên lý vận hành và hướng dẫn đọc bản vẽ mạch điện tủ cơm chuẩn kỹ thuật từ chuyên gia.

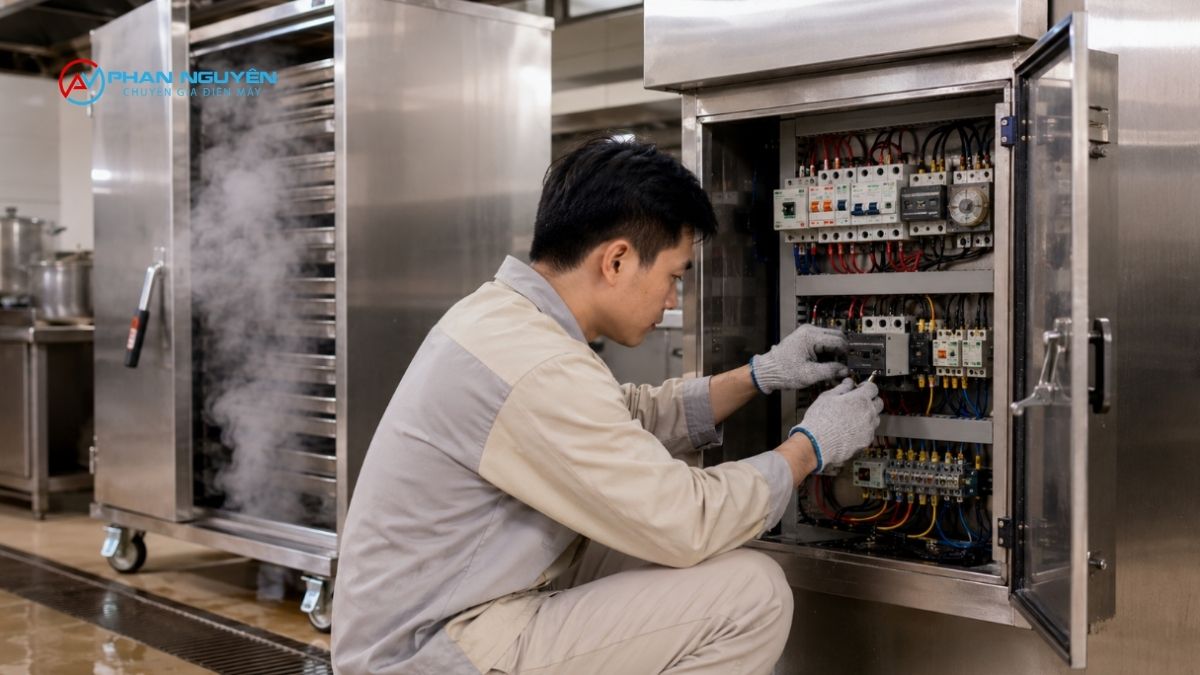

Sơ đồ tủ điện tủ cơm là gì? Vì sao cần hiểu đúng sơ đồ trước khi sửa hoặc lắp đặt

Sơ đồ tủ điện tủ cơm là bản vẽ kỹ thuật thể hiện chi tiết mối liên kết điện học, cách bố trí khí cụ điện và đường đi của dòng điện giữa nguồn cấp, thiết bị bảo vệ, hệ thống điều khiển cùng bộ phận gia nhiệt bên trong tủ cơm công nghiệp. Bản vẽ này sử dụng các ký hiệu điện chuẩn hóa để mô tả chính xác trạng thái hoạt động của từng linh kiện trong mạch.

[Nguồn điện 1P/3P] ──> [Khối bảo vệ (CB/MCB)] ──> [Khối điều khiển (Timer/Contactor)] ──> [Khối gia nhiệt (Thanh nhiệt)]

                                                              │

                                                   [Mạch cảm biến phao nước]

Trong thực tế vận hành bếp ăn tập thể, nhà hàng hay khách sạn, việc nắm vững sơ đồ tủ điện tủ cơm mang lại những giá trị thiết thực:

• Rút ngắn thời gian chẩn đoán lỗi: Khi tủ cơm gặp sự cố như không lên nhiệt, nhảy aptomat liên tục hay báo cạn nước ảo, người thợ chỉ cần dựa vào sơ đồ để đo kiểm khoanh vùng từng nhánh mạch thay vì tháo dỡ toàn bộ linh kiện.
• Đảm bảo an toàn lao động: Tủ cơm công nghiệp vận hành với công suất lớn (từ 6kW đến 24kW), nếu đấu nối sai sơ đồ nguyên lý có thể gây rò rỉ điện ra vỏ inox, làm chập cháy hệ thống điện lưới chung.
• Tối ưu chi phí bảo trì: Đọc đúng sơ đồ giúp xác định chính xác linh kiện hỏng hỏng (như rơ le nhiệt hay cuộn hút contactor) để thay thế đúng mã, tránh tình trạng “đoán bệnh mò” dẫn đến thay thế lãng phí.

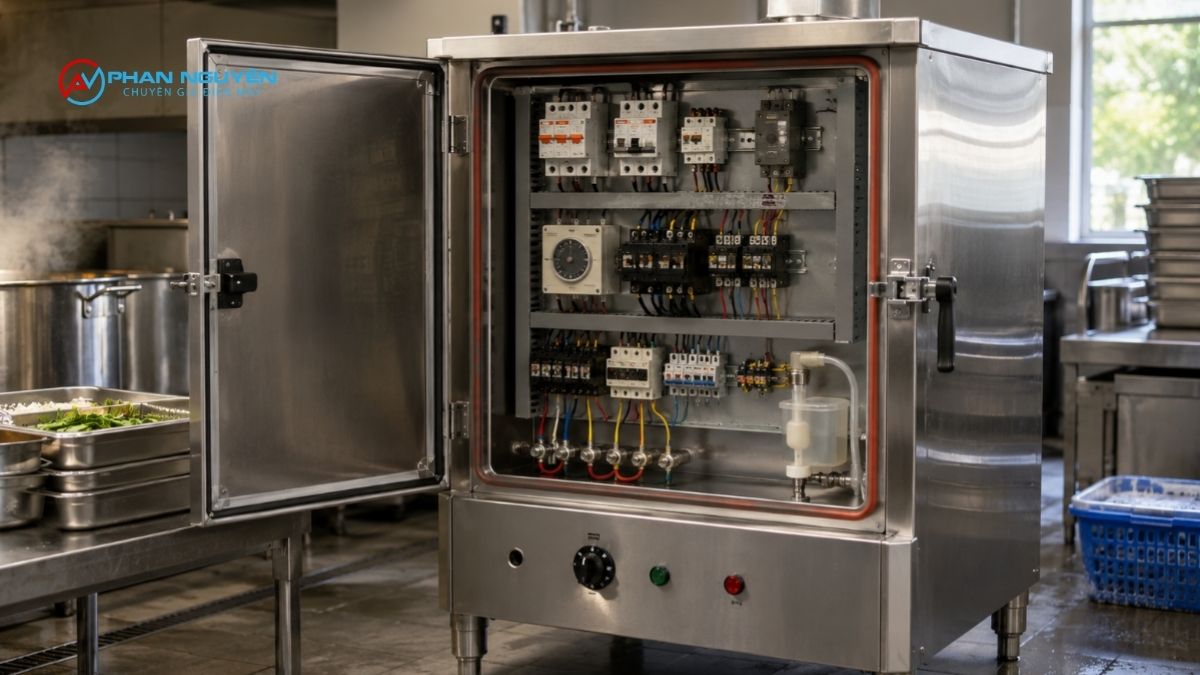

Cấu tạo mạch điện tủ cơm công nghiệp (các khối chính trong sơ đồ)

Một sơ đồ tủ điện tủ cơm tiêu chuẩn luôn được chia thành 5 khối chức năng chính. Mỗi khối đảm nhận một nhiệm vụ riêng biệt, phối hợp chặt chẽ với nhau để tạo thành chu trình nấu hấp tự động và an toàn.

Khối nguồn điện đầu vào (1 pha 220V / 3 pha 380V)

Khối nguồn là nơi tiếp nhận điện năng từ lưới điện công trình để cấp cho toàn bộ tủ. Tùy thuộc vào quy mô và công suất tủ cơm, sơ đồ sẽ thể hiện nguồn cấp 1 pha hoặc 3 pha:

• Nguồn 1 pha (220V/50Hz): Thường áp dụng cho các dòng tủ cơm nhỏ từ 4 khay đến 6 khay (công suất dưới 6kW). Sơ đồ gồm 1 dây nóng (L) và 1 dây nguội (N).
• Nguồn 3 pha (380V/50Hz): Áp dụng cho các dòng tủ lớn từ 8 khay, 10 khay, 12 khay đến 24 khay (công suất từ 9kW đến 24kW). Sơ đồ gồm 3 dây pha (L1, L2, L3) và 1 dây trung tính (N). Việc đấu nối nguồn 3 pha giúp cân bằng tải giữa các pha, giảm dòng chạy trên dây dẫn và kéo dài tuổi thọ khí cụ điện.

Khối bảo vệ: aptomat (CB/MCB), cầu chì, dây tiếp địa

Khối bảo vệ đóng vai trò là “lá chắn” an toàn cho toàn bộ hệ thống. Trong bản vẽ mạch điện, khối này đứng ngay sau điểm đấu nối nguồn vào:

• Aptomat (CB/MCB): Đảm nhận chức năng đóng ngắt nguồn tổng và tự động ngắt mạch khi xuất hiện sự cố quá tải hoặc ngắn mạch. Bạn có thể tìm hiểu thêm về tiêu chuẩn kỹ thuật của cầu dao điện để hiểu rõ cơ chế ngắt tự động này.
• Aptomat chống rò (RCCB/RCBO): Nhiều hệ thống tủ điện cao cấp bổ sung thêm aptomat chống dòng rò nhằm phát hiện hiện tượng rò điện ra vỏ tủ và ngắt điện trong thời gian tính bằng miligiây.
• Cầu chì: Bảo vệ các mạch điều khiển công suất nhỏ (như mạch đèn báo, mạch timer) tránh bị sự cố tràn dòng.
• Dây tiếp địa (PE): Dây dẫn nối trực tiếp vỏ kim loại của tủ cơm xuống cọc đất. Đây là thành phần bắt buộc trong sơ đồ để triệt tiêu dòng điện rò, bảo vệ an toàn tuyệt đối cho người thao tác.

Khối điều khiển: timer, contactor/rơ le trung gian, công tắc chọn chế độ

Khối điều khiển đóng vai trò bộ não, tiếp nhận mệnh lệnh từ người dùng và điều phối hoạt động đóng ngắt của dòng điện công suất lớn:

• Timer (Rơ le thời gian): Cho phép cài đặt thời gian nấu/hấp chuẩn xác. Khi hết giờ cài đặt, tiếp điểm của timer sẽ mở ra để ngắt nguồn cấp tới cuộn hút contactor.
• Contactor (Khởi động từ): Là công tắc đóng ngắt cơ khí bằng lực từ trường. Vì các công tắc điều khiển nhỏ không thể chịu được dòng điện hàng chục Ampe của thanh nhiệt, sơ đồ bắt buộc phải dùng tín hiệu điều khiển nhỏ để đóng/mở cuộn hút (A1-A2) của contactor, từ đó đóng/mở các tiếp điểm động lực chính cấp điện cho thanh nhiệt.
• Rơ le trung gian: Đóng vai trò khuếch đại hoặc chuyển đổi tín hiệu giữa mạch cảm biến phao nước và mạch điều khiển contactor.

Khối gia nhiệt: thanh nhiệt (mâm nhiệt) và rơ le nhiệt

Khối gia nhiệt là phụ tải tiêu thụ điện năng chính, có nhiệm vụ chuyển hóa điện năng thành nhiệt năng để đun sôi nước tạo hơi chín thực phẩm:

• Sơ đồ thanh nhiệt tủ cơm: Thể hiện cách kết nối các điện trở gia nhiệt (thường làm bằng inox 304). Đối với điện 1 pha, các thanh nhiệt được đấu song song. Đối với điện 3 pha, các thanh nhiệt được chia đều và đấu nối theo hình sao (Star) hoặc hình tam giác (Delta) tùy thuộc vào điện áp định mức của từng thanh (220V hay 380V).
• Rơ le nhiệt (Overload Relay): Được ghép nối trực tiếp phía sau contactor. Khi thanh nhiệt hoạt động quá tải hoặc bị quá nhiệt do bám cặn, rơ le nhiệt sẽ ngắt tiếp điểm điều khiển NC (Normally Closed), ép contactor nhả ra để bảo vệ thanh nhiệt không bị nổ vỡ.

Khối cảm biến mực nước (mạch phao nước)

Mạch phao nước tủ cơm là cơ chế bảo vệ trọng yếu nhất chống lại sự cố cháy khô thanh nhiệt. Trong sơ đồ kỹ thuật, khối này bao gồm:

• Phao từ / Phao cơ cảm biến: Đặt bên trong khoang chứa nước đun. Phao chứa một công tắc lưỡi gà hoặc tiếp điểm kim loại đóng ngắt theo mức nâng của mực nước.
• Nguyên lý mạch phao: Khi nước trong khoang đạt độ cao an toàn, phao nâng lên đóng tiếp điểm cấp điện cho mạch điều khiển, cho phép contactor hút. Khi nước xuống dưới mức cho phép, phao hạ xuống làm mở tiếp điểm ngắt mạch điều khiển lập tức, dừng cấp điện cho thanh nhiệt đồng thời kích hoạt chuông/đèn báo lỗi cạn nước.

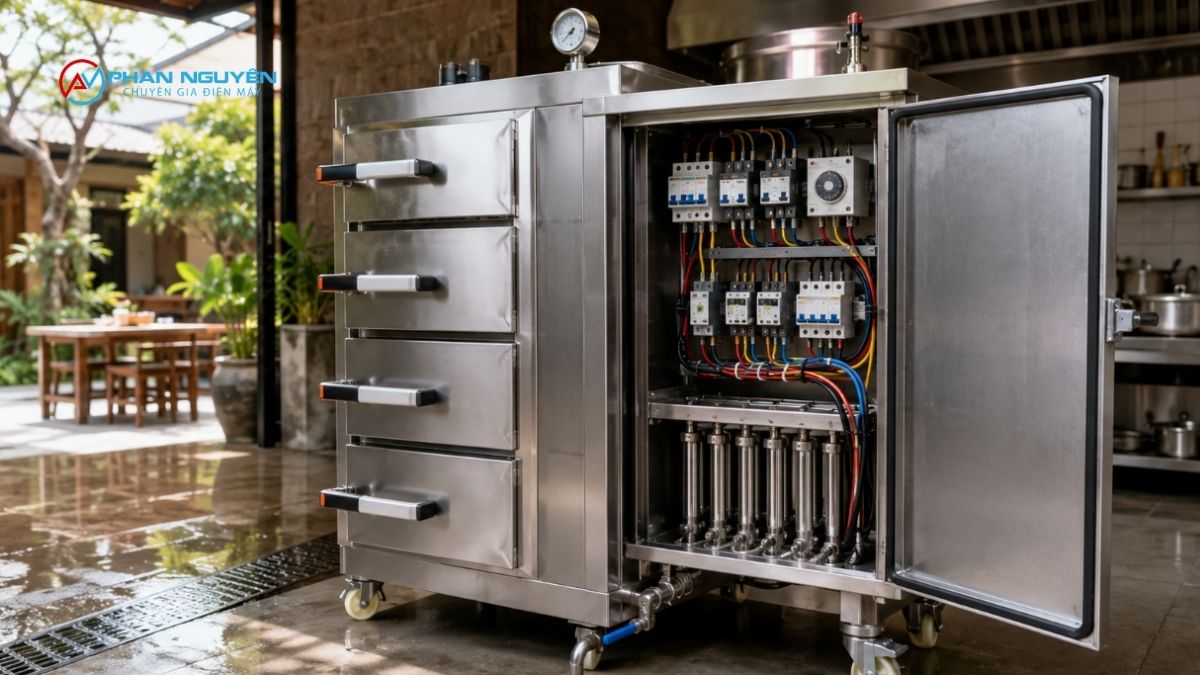

Nguyên lý hoạt động của tủ cơm theo sơ đồ điện

Để vận hành thiết bị an toàn, người dùng cần nắm vững chu trình chuyển dịch của dòng điện theo từng bước trong sơ đồ nguyên lý:

[Bật Aptomat] ──> [Kiểm tra Phao nước] ──> (Đủ nước) ──> [Đóng Contactor] ──> [Cấp điện Thanh nhiệt]

                                │

                            (Thiếu nước)

                                │

                                └──> [Ngắt mạch điều khiển + Báo cạn nước]

1. Giai đoạn cấp nguồn chuẩn bị: Khi người vận hành đóng Aptomat tổng, nguồn điện đi qua thiết bị bảo vệ và chờ sẵn tại đầu vào tiếp điểm động lực của Contactor và đầu vào mạch điều khiển.
2. Giai đoạn kiểm tra điều kiện an toàn: Dòng điện điều khiển chạy qua rơ le nhiệt và đi qua tiếp điểm của mạch phao nước tủ cơm. Nếu khoang đun đủ nước, tiếp điểm phao đóng, cho phép dòng điện sẵn sàng thông qua. Nếu thiếu nước, mạch ngắt ngay tại phao, tủ không thể khởi động.
3. Giai đoạn kích hoạt gia nhiệt: Người dùng bật công tắc vận hành và hẹn giờ trên Timer. Dòng điện đi qua Timer cấp cho cuộn hút (A1-A2) của Contactor. Lực từ trường sinh ra hút các tiếp điểm động lực đóng lại, nối liền mạch điện từ nguồn 1 pha/3 pha trực tiếp vào các thanh nhiệt.
4. Giai đoạn duy trì và ngắt tải: Nước sôi sinh hơi nấu chín cơm. Khi hết thời gian cài đặt trên Timer, tiếp điểm Timer mở ra, ngắt điện cuộn hút Contactor. Các tiếp điểm động lực nhả ra dưới lực ngắt của lò xo, dừng cấp điện cho thanh nhiệt. Hoàn tất một chu trình đun nấu.

→ Tìm hiểu thêm: Cách Đấu Tủ Điện Tủ Cơm Đúng Chuẩn Kỹ Thuật, An Toàn Tuyệt Đối.

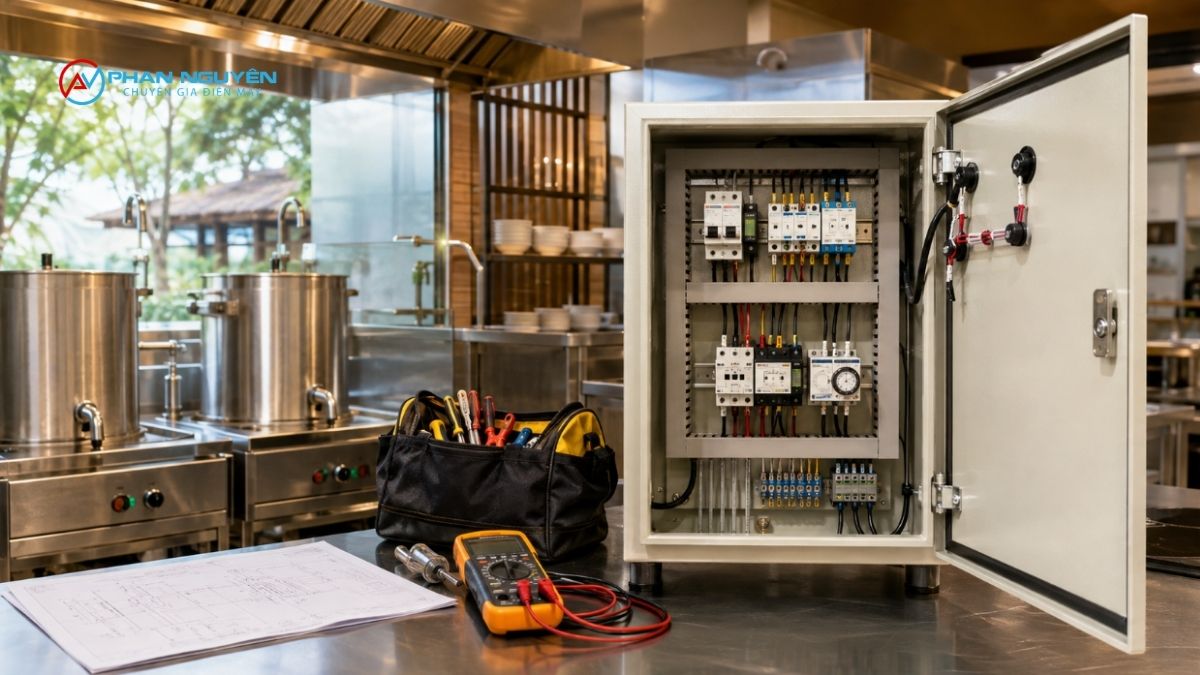

Cách đọc sơ đồ tủ điện tủ cơm cho người không chuyên

Nhìn vào một bản vẽ kỹ thuật với hàng loạt đường nối có thể gây bối rối cho người không thuộc chuyên ngành điện. Tuy nhiên, bạn hoàn toàn có thể master cách đọc sơ đồ tủ điện nếu nắm vững ký hiệu và thứ tự phân tích chuẩn.

Các ký hiệu điện cơ bản thường gặp trong sơ đồ tủ cơm

Để đọc được bản vẽ, bước đầu tiên là ghi nhớ các ký hiệu tiêu chuẩn Quốc tế (IEC):

• MCB/MCCB (Aptomat): Ký hiệu bằng đường thẳng ngắt khoảng kèm móc vuông biểu thị khả năng đóng ngắt.
• KM (Contactor): Cuộn hút ký hiệu hình chữ nhật với hai cực A1-A2; các tiếp điểm động lực ký hiệu bởi hai vạch song song kèm dấu gạch chéo.
• FR (Rơ le nhiệt): Ký hiệu hình chữ nhật có gạch sọc chéo bảo vệ quá tải, đi kèm các tiếp điểm điều khiển NC (95-96) và NO (97-98).
• KT (Timer): Ký hiệu hình chữ nhật có đồng hồ cát hoặc gạch chéo góc biểu thị độ trễ thời gian.
• S/FS (Phao nước/Switch): Ký hiệu tiếp điểm có hình gợn sóng hoặc hình phao biểu thị sự tác động theo mức chất lỏng.
• R/R1/R2 (Thanh nhiệt): Ký hiệu đường gấp khúc ziczac hoặc hình chữ nhật đổ bóng.

Thứ tự đọc sơ đồ: từ nguồn đến bảo vệ, điều khiển và tải

Phương pháp đọc bản vẽ điện chính xác nhất là tuân thủ quy tắc từ trên xuống dưới, từ trái sang phải và chia làm hai phần tách biệt:

SƠ ĐỒ TỔNG THỂ

├── MẠCH ĐỘNG LỰC (Dòng lớn): Nguồn ──> Aptomat ──> Contactor ──> Rơ le nhiệt ──> Thanh nhiệt

└── MẠCH ĐIỀU KHIỂN (Dòng nhỏ): Nguồn ──> Cầu chì ──> Phao nước ──> Timer ──> Cuộn hút Contactor

1. Đọc mạch động lực (Mạch công suất):
   • Bắt đầu từ đường nguồn cấp (L1, L2, L3, N).
   • Đi qua Aptomat chính (MCB).
   • Đi qua tiếp điểm động lực của Khởi động từ (KM).
   • Xuyên qua phiến tự do của Rơ le nhiệt (FR).
   • Dừng lại tại các đầu cực của Thanh nhiệt (R).
2. Đọc mạch điều khiển (Mạch tín hiệu):
   • Lấy nguồn từ 1 dây pha và dây trung tính (220V).
   • Đi qua cầu chì bảo vệ mạch điều khiển.
   • Nối qua tiếp điểm thường đóng (95-96) của Rơ le nhiệt.
   • Nối tiếp qua công tắc phao nước (FS).
   • Đi qua công tắc vận hành (ON/OFF) và tiếp điểm của Timer (KT).
   • Cấp điện vào cuộn hút của Contactor (KM) và đèn báo tín hiệu.

Phân loại sơ đồ tủ cơm theo dòng sản phẩm

Mỗi dòng tủ cơm công nghiệp có yêu cầu thiết kế điện riêng để tối ưu hiệu suất và phù hợp với hạ tầng năng lượng thực tế.

Sơ đồ tủ cơm điện (1 pha và 3 pha)

Sự khác biệt lớn nhất giữa sơ đồ 1 pha và 3 pha nằm ở cách phân bổ dòng điện và số lượng tiếp điểm trên contactor:

• Sơ đồ 1 pha: Mạch động lực sử dụng contactor 2 cực (hoặc đấu chập các cực của contactor 3 cực). Dòng điện chạy qua thanh nhiệt khá lớn (có thể lên tới 30A-40A), đòi hỏi tiết diện dây dẫn đầu vào phải đạt tối thiểu từ 4.0mm² đến 6.0mm².
• Sơ đồ 3 pha: Mạch động lực dùng contactor 3 cực chuẩn. Dòng điện được chia đều cho 3 pha L1-L2-L3. Ví dụ tủ 12kW 3 pha thì dòng mỗi pha chỉ khoảng 18A, giúp đường dây vận hành mát hơn, giảm hiện tượng sụt áp nội bộ. Tham khảo chi tiết các tiêu chuẩn an toàn điện tại Tập đoàn Điện lực Việt Nam EVN để đảm bảo đăng ký nguồn tải công nghiệp phù hợp.

Sơ đồ tủ cơm gas

Nhiều người lầm tưởng tủ cơm gas không cần điện. Tuy nhiên, các dòng tủ cơm gas hiện đại đều trang bị hệ thống điện điều khiển tự động. Sơ đồ tủ cơm gas hoàn toàn không có khối gia nhiệt thanh nhiệt công suất lớn, thay vào đó là:

• Bộ biến áp đổi nguồn (220V sang 12V/24V): Cấp điện cho mạch điều khiển an toàn.
• IC đánh lửa tự động: Phát tia lửa điện để khởi động van gas công nghiệp.
• Solenoid Valve (Van điện từ gas): Nhận tín hiệu từ mạch điều khiển để mở/ngắt nguồn gas tự động.
• Cảm biến ngọn lửa (Flame Sensor): Nếu gas không cháy hoặc bị ngắt đột ngột, cảm biến sẽ phát tín hiệu ngắt van điện từ lập tức để tránh rò rỉ gas gây cháy nổ.

Sơ đồ tủ cơm 12 khay

Dòng tủ cơm 12 khay là phân khúc phổ biến nhất tại các bếp ăn tập thể. Sơ đồ tủ cơm 12 khay thường có công suất chuẩn 12kW (dùng 3 thanh nhiệt 4kW hoặc 4 thanh nhiệt 3kW).

CẤU TRÚC SƠ ĐỒ TỦ 12 KHAY (3 PHA)

Nguồn 380V ──> MCB 3P 32A ──> Contactor 3P 25A ──> Rơ le nhiệt (18-25A) ──> 3 x Thanh nhiệt 4kW (Đấu Sao)

                                                                            └── Phao nước cảm biến kép

Bản vẽ dòng này luôn tích hợp cấu trúc tải cân bằng 3 pha hình sao (Star connection – không dùng dây trung tính cho thanh nhiệt hoặc có dây trung tính làm điểm trung hòa). Ngoài ra, mạch điều khiển tủ 12 khay bắt buộc sử dụng phao nước cảm biến kép (phao báo mức nước thấp và phao chống tràn) nhằm đảm bảo an toàn tuyệt đối khi đun liên tục nhiều giờ.

Các lỗi thường gặp và cách xác định qua sơ đồ tủ điện

Bằng cách đối chiếu hiện tượng hư hỏng thực tế với bản vẽ kỹ thuật, bạn có thể dễ dàng tìm ra nguyên nhân gốc rễ của sự cố.

Ví dụ thực tế: Khi tủ cơm báo lỗi không đun nước, thợ kỹ thuật dùng đồng hồ VOM đo tại hai đầu cuộn hút Contactor (A1-A2) thấy không có điện 220V. Trích xuất sơ đồ mạch điều khiển, thợ tiến hành đo ngược về phía phao nước thì phát hiện tiếp điểm phao vẫn mở dù nước đầy. Kết luận: Phao từ bị bám cặn canxi nặng khiến con trượt không nâng lên được. Nhờ kiểm tra đúng thứ tự trên sơ đồ, sự cố được xử lý triệt để trong 10 phút bằng cách vệ sinh phao, không cần thay thế tốn kém.

CẢNH BÁO AN TOÀN: Mọi thao tác đo kiểm điện trực tiếp phải do người có chuyên môn thực hiện. Luôn ngắt Aptomat nguồn tổng và kiểm tra lại bằng bút thử điện trước khi chạm vào bất kỳ khí cụ điện nào bên trong tủ.

Hướng dẫn vẽ sơ đồ tủ điện tủ cơm cơ bản (cho kỹ thuật viên/người mới học)

Nếu bạn là kỹ thuật viên mới ngành bếp hoặc học viên điện công nghiệp, việc tự tay thiết kế một bản vẽ mạch điện tủ cơm sẽ giúp ghi nhớ kiến thức rất nhanh.

Xác định các khối chức năng cần thể hiện

Trước khi đặt bút vẽ, hãy liệt kê đầy đủ danh sách linh kiện cần có:

1. Nguồn cấp (1P hoặc 3P).
2. Khí cụ bảo vệ (MCB tổng, Cầu chì điều khiển).
3. Khí cụ điều khiển (Contactor, Timer, Công tắc, Đèn báo).
4. Cảm biến (Phao mực nước, Rơ le nhiệt).
5. Phụ tải (Thanh nhiệt U-dài hoặc thanh nhiệt củ).

Nguyên tắc bố trí sơ đồ theo chiều dòng điện

Để bản vẽ mạch điện đạt chuẩn tiêu chuẩn kỹ thuật quốc tế, hãy tuân thủ 3 nguyên tắc vàng:

[BÊN TRÁI: MẠCH ĐỘNG LỰC]                    [BÊN PHẢI: MẠCH ĐIỀU KHIỂN]

Nguồn 380V ──> MCB ──> KM ──> FR ──> R       Nguồn 220V ──> Fuse ──> FR(95-96) ──> FS ──> KT ──> KM(A1-A2)

1. Phân tách rõ ràng 2 mạch: Bố trí Mạch động lực ở bên trái (dùng nét vẽ dày) và Mạch điều khiển ở bên phải (dùng nét vẽ mảnh hơn).
2. Vẽ theo chiều năng lượng: Dòng điện đi từ trên xuống dưới (từ nguồn cấp đến phụ tải) và từ trái sang phải.
3. Đánh số dây (Wire Numbering): Đánh số thứ tự các nút giao nhau (ví dụ: dây Nguồn 0, dây sau Cầu chì 1, dây sau Phao 2…). Việc đánh số dây giúp quá trình đấu nối thực tế không bị nhầm lẫn.

Những lỗi thường gặp khi tự vẽ sơ đồ

• Thiếu dây tiếp địa (PE): Bỏ qua dây nối đất vỏ tủ – đây là lỗi nguy hiểm nhất về an toàn điện.
• Mắc nối tiếp thanh nhiệt sai điện áp: Đấu nối tiếp 3 thanh nhiệt 220V vào nguồn 380V khiến công suất tủ bị giảm đi một nửa.
• Đặt phao nước sai vị trí mạch: Đặt phao nước ở mạch động lực thay vì mạch điều khiển. Phao nước chỉ chịu được dòng nhỏ vài Ampe, nếu cho dòng tải 30A của thanh nhiệt đi qua sẽ làm cháy phao ngay lập tức.

Khi nào nên tự kiểm tra theo sơ đồ và khi nào cần gọi kỹ thuật viên chuyên nghiệp

Việc tra cứu sơ đồ tủ điện tủ cơm giúp bạn chủ động trong khâu vận hành và xử lý các sự cố cơ bản. Bạn hoàn toàn có thể tự kiểm tra nếu gặp các trường hợp nhẹ như: cọc đấu dây bị lỏng, phao nước bị kẹt cơ học do bám cặn, hoặc thay thế bóng đèn báo nguồn bị cháy.

Tuy nhiên, đối với các sự cố phức tạp liên quan đến hạ tầng điện, chập cháy bo mạch hoặc lỗi hệ thống điều khiển trung tâm, việc can thiệp thiếu chuyên môn có thể gây ra tai nạn điện nguy hiểm hoặc làm hỏng hoàn toàn thiết bị.

KHI NÀO CẦN GỌI KỸ THUẬT VIÊN CHUYÊN NGHIỆP?

├── Tủ bị rò điện ra vỏ inox (Đo có điện áp rò)

├── Chập cháy toàn bộ tủ điện, khét mùi nhựa quéo

├── Aptomat nhảy liên tục ngay khi vừa đóng nguồn

└── Cần cải tạo hệ thống điện từ 1 pha lên 3 pha

Nếu bạn gặp khó khăn trong việc chẩn đoán mạch điện hoặc cần nâng cấp hệ thống tủ đun nấu công nghiệp, hãy liên hệ ngay với đội ngũ chuyên gia tại Điện Máy Phan Nguyên.

Dịch vụ kỹ thuật chuyên sâu của chúng tôi cam kết:

• Chẩn đoán chuẩn xác theo sơ đồ nguyên lý: Đội ngũ kỹ thuật viên dày dặn kinh nghiệm khảo sát thực tế, đo kiểm bằng thiết bị chuyên dụng, xác định đúng nguyên nhân lỗi trước khi tiến hành sửa chữa.
• Xử lý dứt điểm sự cố: Cam kết khắc phục triệt để các lỗi rò điện, hỏng mạch điều khiển, cháy thanh nhiệt; không sửa chữa chắp vá.
• Hồ sơ minh bạch & Bảo hành uy tín: Cung cấp đầy đủ hợp đồng dịch vụ, hóa đơn VAT cho khách hàng doanh nghiệp, trường học, bếp ăn công nghiệp cùng chính sách bảo hành linh kiện chính hãng dài hạn.

→ Tham khảo chi tiết: Sửa tủ cơm chuyên nghiệp tại Hà Nội.

Câu hỏi thường gặp (FAQ)

Tủ cơm công nghiệp dùng điện mấy pha?

Tủ cơm công nghiệp có thể dùng điện 1 pha (220V) hoặc 3 pha (380V). Các dòng tủ nhỏ từ 4 đến 6 khay thường dùng điện 1 pha 220V. Dòng tủ từ 8 khay trở lên bắt buộc nên dùng điện 3 pha 380V để đảm bảo tính ổn định và tránh quá tải đường dây.

Sơ đồ tủ điện tủ cơm tiêu chuẩn bao gồm những bộ phận chính nào?

Một sơ đồ tiêu chuẩn gồm 5 khối: Khối nguồn đầu vào, Khối bảo vệ (Aptomat, cầu chì, dây tiếp địa), Khối điều khiển (Timer, Contactor, rơ le), Khối gia nhiệt (Thanh nhiệt, rơ le nhiệt) và Khối cảm biến (Mạch phao nước).

Vì sao tủ cơm báo lỗi cạn nước dù trong khoang đã đổ đầy nước?

Lỗi này thường do mạch phao nước gặp sự cố: phao từ bị bám cặn canxi nên không thể nâng lên, dây tín hiệu phao bị đứt ngầm, hoặc rơ le trung gian nhận tín hiệu từ phao bị hỏng tiếp điểm.

Tủ cơm dùng gas có cần sơ đồ điện hay không?

Có. Tủ cơm gas hiện đại vẫn có sơ đồ điện điều khiển để vận hành bo mạch IC đánh lửa tự động, van điện từ Solenoid điều tiết gas và cảm biến ngọn lửa an toàn.

Có nên tự thay thế thanh nhiệt tủ cơm tại nhà không?

Bạn có thể tự thay thanh nhiệt nếu có kiến thức cơ bản về điện. Tuy nhiên, cần đảm bảo đã ngắt hoàn toàn nguồn điện, chọn đúng công suất/điện áp định mức của thanh nhiệt cũ và dùng găng cao su dán keo silicon chống ngấm nước tại cọc đấu dây.

KẾT LUẬN

Nắm vững sơ đồ tủ điện tủ cơm là chìa khóa vàng giúp người quản lý và kỹ thuật viên vận hành hệ thống bếp công nghiệp an toàn, hiệu quả. Việc đọc hiểu chuẩn xác từng khối chức năng giúp bạn luôn chủ động trước mọi sự cố kỹ thuật. Đừng quên thực hiện bảo trì định kỳ hệ thống điện và liên hệ với các đơn vị kỹ thuật uy tín khi xuất hiện các dấu hiệu sự cố phức tạp!
